HLE 71, HLE 71K
deutsch
11
WARNUNG
Die Einstellung nur vornehmen, wenn
die Schneidmesser still stehen – Motor
ausgeschaltet.
WARNUNG
Das Getriebe wird im Betrieb heiß.
Getriebegehäuse nicht berühren
Verbrennungsgefahr!
WARNUNG
Beim Einstellen niemals an das Messer
greifen – Verletzungsgefahr!

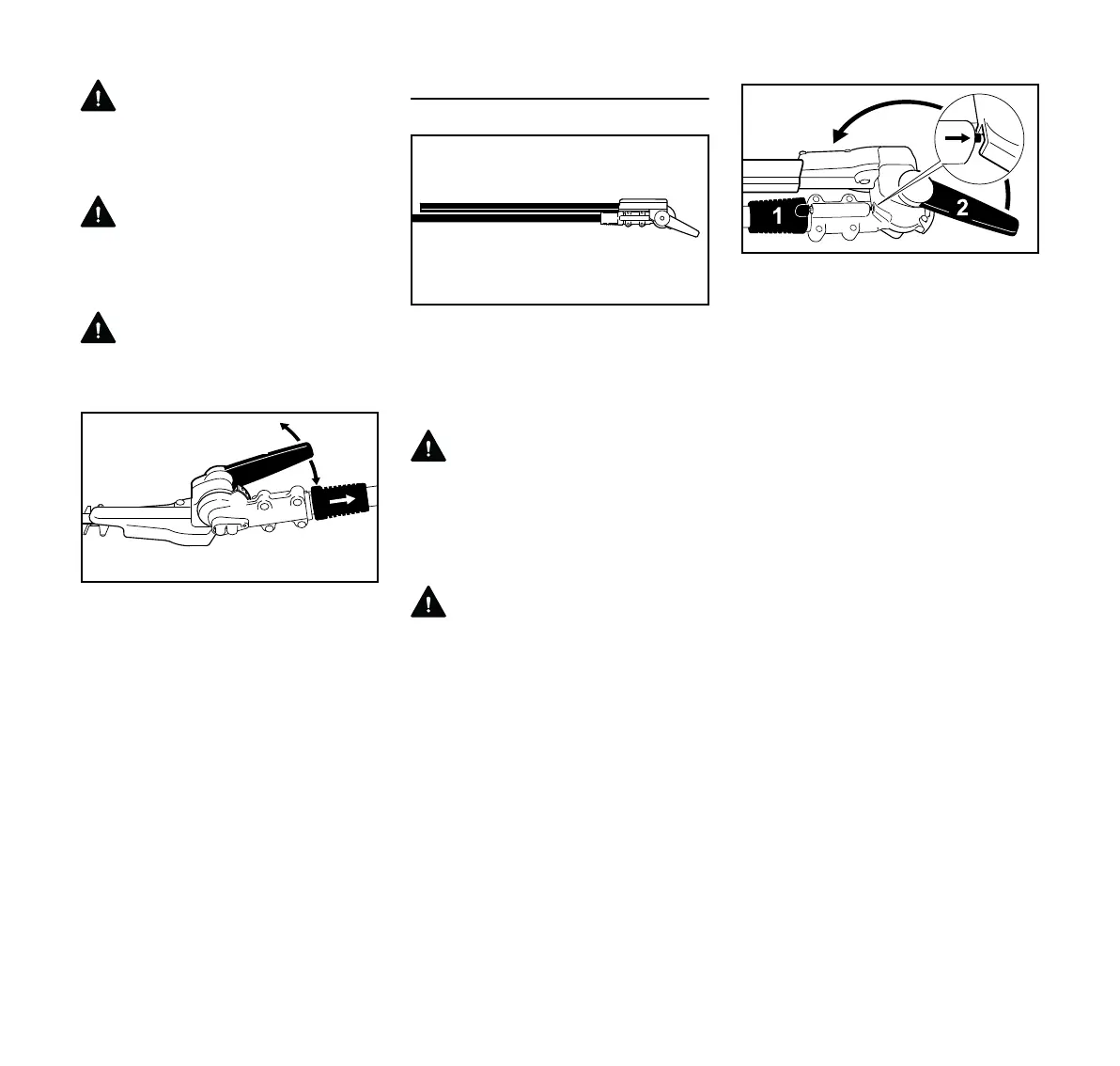

N Schiebehülse (1) zurückziehen und
mit dem Hebel (2) das Gelenk um
ein oder mehrere Rastlöcher
verstellen
N Schiebehülse (1) wieder loslassen
und den Bolzen in die Rastleiste (3)
einrasten lassen
Bei eingerastetem Bolzen (nach
Abschluss der Einstellung) liegt die
Schiebehülse wieder am Gehäuse an.
Transportposition
Zum platzsparenden Transport des
Gerätes kann der Messerbalken bei
dieser Ausführung parallel zum Schaft
geschwenkt und in dieser Position
arretiert werden.
WARNUNG
Verstellen des Messerbalkens in die
Transportposition bzw. aus der
Transportposition in die Arbeitsposition
nur bei abgestelltem Motor und
aufgeschobenem Messerschutz.
WARNUNG
Das Getriebe wird im Betrieb heiß.
Getriebegehäuse nicht berühren –
Verbrennungsgefahr!
N Motor ausschalten
N Messerschutz aufschieben
N Schiebehülse (1) zurückziehen und
mit dem Hebel (2) das Gelenk nach
oben in Richtung Schaft
schwenken, bis der Messerbalken
parallel zum Schaft steht
N Schiebehülse (1) wieder loslassen
und den Bolzen in die vorgesehene
Rastposition im Gehäuse einrasten
lassen
Bei eingerastetem Bolzen (nach
Abschluss der Einstellung) liegt die
Schiebehülse wieder am Gehäuse an.
3
277BA009 KN
2
1
277BA010 KN
3
277BA011 KN
