3 - INSTALAÇÃO DO MOTOR
3.1 - POSICIONAMENTO DO MOTOR
Para fixar o AYROS, seguir atentamente as seguintes instruções:

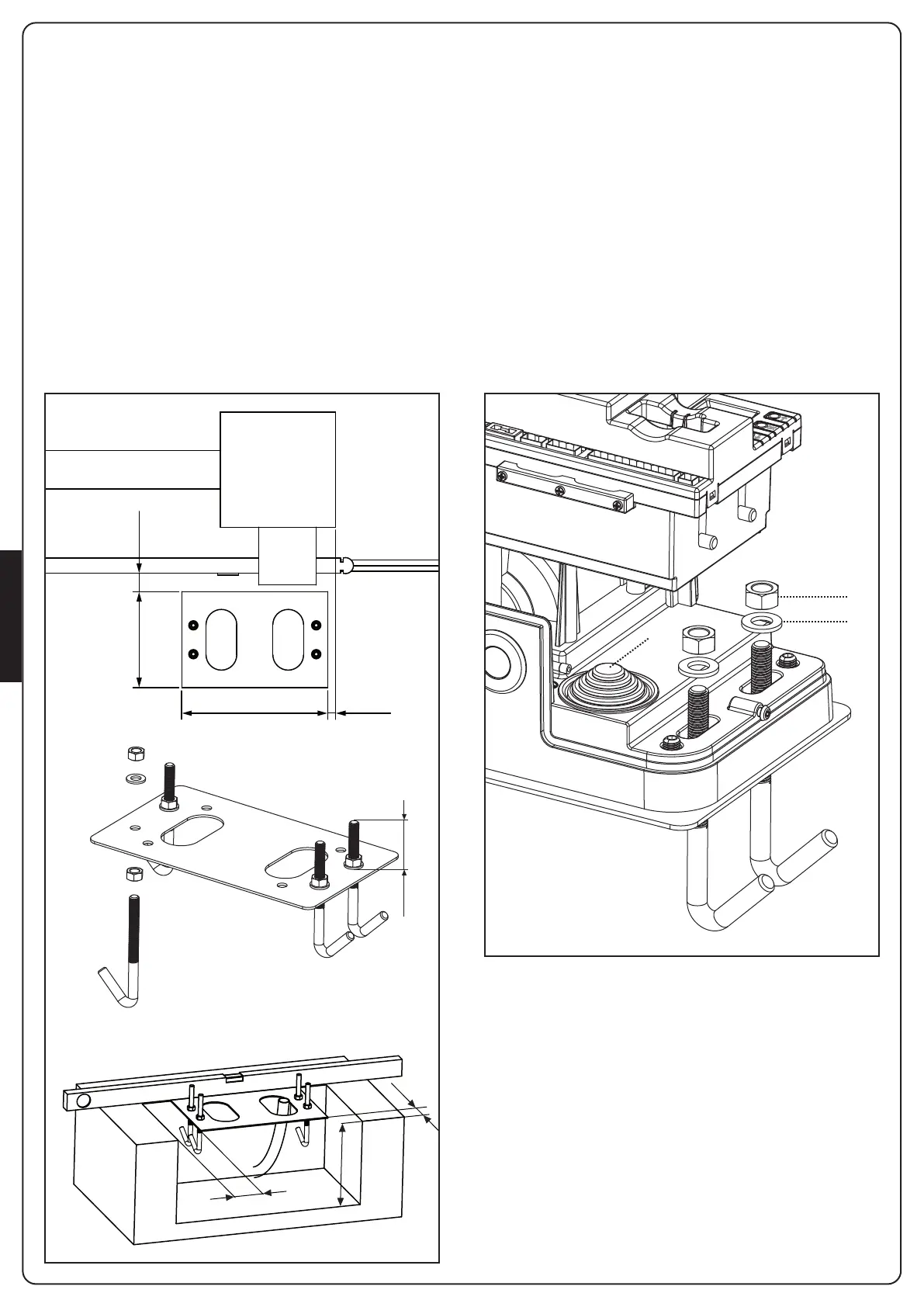

1. Fazer uma escavação, tendo como referência as medidas
indicadas na figura.
2. Colocar uma ou mais condutas para a passagem dos cabos
eléctricos.
3. Colocar as 4 peças de fixação na placa de ancoragem e fixá-las
com os parafusos e porcas fornecidos.
4. Colocar o betão na escavação e posicionar a placa de
fundação.
m ATENÇÃO: Verificar se a placa está perfeitamente
nivelada e paralela ao portão
5. Respeitar a fase de endurecimento do betão.
6. Desapertar as 4 porcas que mantêm a base ligada às peças de
fixação e colocar o motor na placa.
7. Ajustar os 4 pernos de modo a nivelar perfeitamente o motor.
8. Verificar se o motor está perfeitamente paralelo ao portão,
inserir as 4 anilhas R e apertar ligeiramente as 4 porcas D.
m ATENÇÃO: Inserir a guarnição de borracha G no orifício
de passagem dos cabos como indicado na figura. Furar a
guarnição de borracha para fazer passar os cabos que vão
ser ligados ao quadro eléctrico, limitando as dimensões
dos orifícios a fim de evitar a entrada de insectos e outros
pequenos animais.
