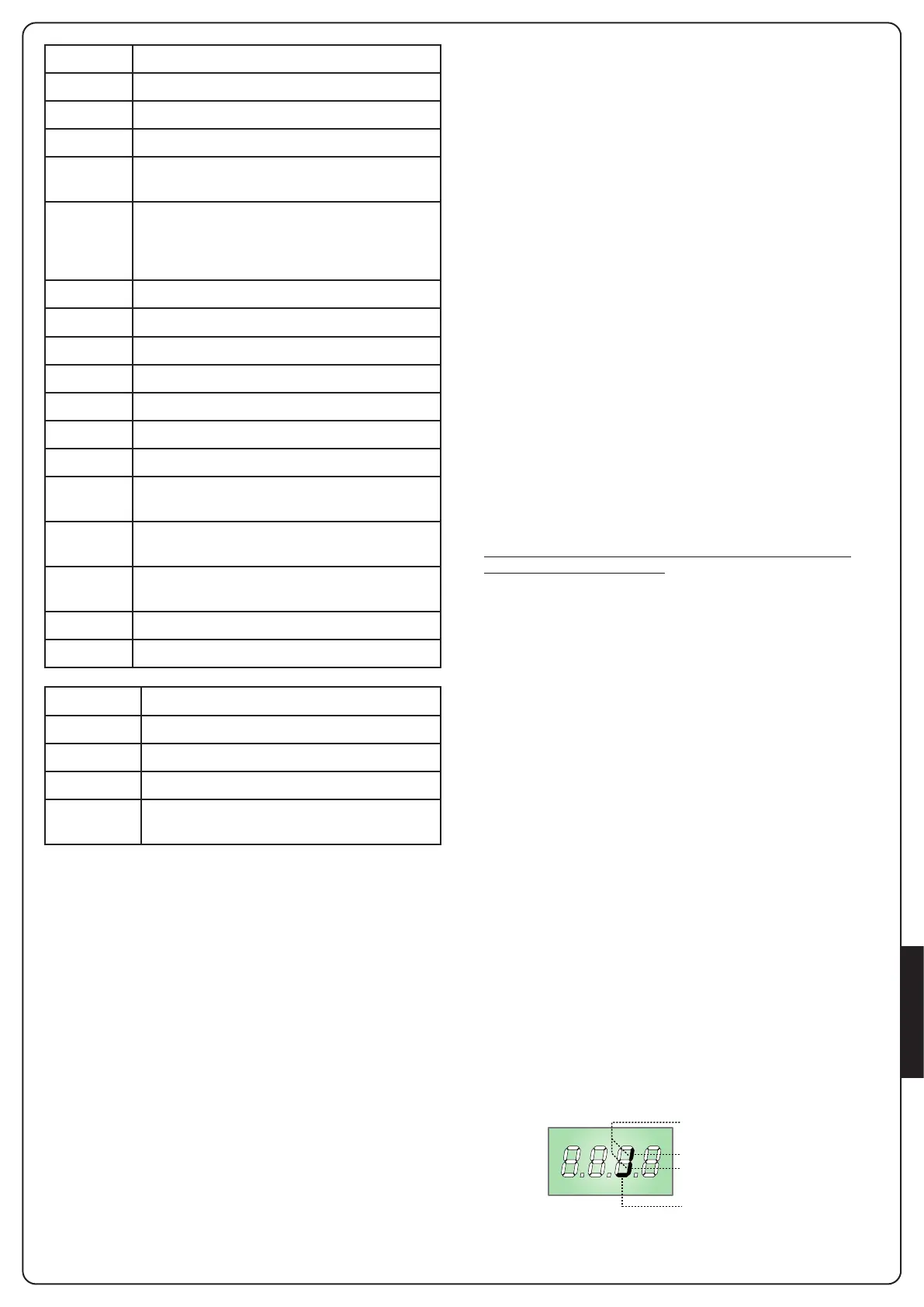

V2 AYROS User Manual

- 223 -
POLSKI
L - N Zasilanie230Vac(L–faza;N-zero)
GND Uziemić
B1 - B2 Lampaostrzegawcza230Vac–40W
B3 - B3 Oświetleniedodatkowe
M1 START–wejściedlaurządzeństerujących
standardowych z zestykiem N.O.
M2 STARTP.–wejściesterująceczęściowym
otwarciem (Funkcja furtki)), dla podłączenia
urządzeń sterujących standardowych z zestykiem
N.O.
M3 WejścieSTOP.ZestykN.C.
M4 Wejściewspólne(COM)
M5 Fotobariera 1 (wewnętrzna). Zestyk N.C.
M6 Fotobariera 2 (zewnętrzna). Zestyk N.C.
M7 Listwa bezpieczeństwa 1. Zestyk N.C.
M8 Listwa bezpieczeństwa 2. Zestyk N.C.
M9 Wejściewspólne(-)zasilania
M10 Zasilanie+24Vdcdlafotobarieryiinnych
akcesoriów
M11 Zacisk wspólny dla podłączonych akcesoriów
(GND)
M12 Zasilanie+24VdcdlanadajnikafotobarieryTX/
listwy bezpieczeństwa z testem
A1 Ekran przewodu antenowego
A2 Przewód sygnałowy anteny
ADI Złącze dla modułów opcjonalnych
RECEIVER Złącze karty radia MR2
FUSE Bezpiecznik 10A
MAINS Sygnalizacja zasilania programatora
OVERLOAD Sygnalizacja przeciążenia obwodów niskiego
napięcia
4.10 - KARTA RADIA
ProgramatorKB1posiadamożliwośćpodłączeniakartyodbiornika
radiowego serii MR2.
m UWAGA: Zwrócić szczególną uwagę na kierunek
wkładania modułu karty.
Odbiornik MR2 posiada 4 kanały, każdy z przypisaną funkcją
sterowania programatorem KB1:
• Kanał 1 g START
• Kanał 2 g START P
• Kanał 3 g STOP
• Kanał 4 gOŚWIETLENIEDODATKOWE
UWAGA: Przed przystąpieniem do programowania czterech
kanałów, należy przeczytać instrukcję dołączoną do
odbiornika MR2.
4.11 - ZŁĄCZE ADI
Programator KB1 jest wyposażony w specjalne złącze ADI
(Additional Devices Interface), które pozwala na podłączenie
szeregumodułówopcjonalnychrmyV2S.p.A.
Lista modułów współpracujących ze złączem ADI dostępna w
kataloguproduktówV2S.p.A.
m UWAGA: Przed podłączeniem modułu opcjonalnego
przeczytać uważnie instrukcję danego modułu.
Dla niektórych urządzeń podłączonych do modułów opcjonalnych
możnaskongurowaćsposób,wjakimająłączyćsięz
programatorem.WceluuaktywnieniazłączaADInależyodnieść
się do menu programowania (parametr i.Adi), pozwala on
równieżnaskongurowaniepodłączonegourządzenia.
ModułypodłączonedoADIwykorzystująwyświetlaczcyfrowy
programatora do wizualizacji ustawień i sygnałów alarmowych.
Urządzenie podłączone do złącza ADI może zasygnalizować 3
rodzajealarmu,którezostanąwyświetlonenawyświetlaczuw
następujący sposób:
• ALARMFOTOBARIERY–segmentgórnyzaświecisię:brama
zatrzyma się; kiedy alarm zniknie, brama zacznie się otwierać.
• ALARMLISTWYBEZPIECZEŃSTWA–segmentdolnyzaświeci
się: brama odwróci bieg przez 3s.
• ALARM STOP – oba segmenty zaczną migać: brama zatrzyma
się i nie ruszy dopóki alarm nie zniknie.
• SLAVE–segmentświecisięświatłemstałym:używanyjest
przez moduł opcjonalny SYNCRO, służący do podłączenia
drugiego napędu do programatora.
ALARM FOTOBARIERY
ALARM STOP
ALARM LISTWY
BEZPIECZEŃSTWA
SLAVE
