3.5 - DEBLOKKERING MOTOR
Bij het ontbreken van de elektrische stroom kan het hek
gedeblokkeerd worden door als volgt op de motor in te grijpen:
1. Open slotbeschermer J op de voorzijde van de motor.
2. Steek sleutel K in het slot en draai deze met de wijzers van de
klok mee om de toegang tot de deblokkering, die zich ernaast
bevindt, te openen.
3. Steek sleutel L in het gat en draai deze met de wijzers van de
klok mee tot het einde van de slag.
4. Nu kan het hek handmatig worden verplaatst
Handel als volgt om de automatische werking te herstellen:
1. Breng het hek in volledig gesloten positie
2. Draai sleutel L tegen de wijzers van de klok in tot het einde van
de slag en trek de sleutel los
3. Draai sleutel K tegen de wijzers van de klok in zodat de
toegang tot de deblokkering gesloten wordt en trek de sleutel
los
4. Bedek het slot met deurtje J

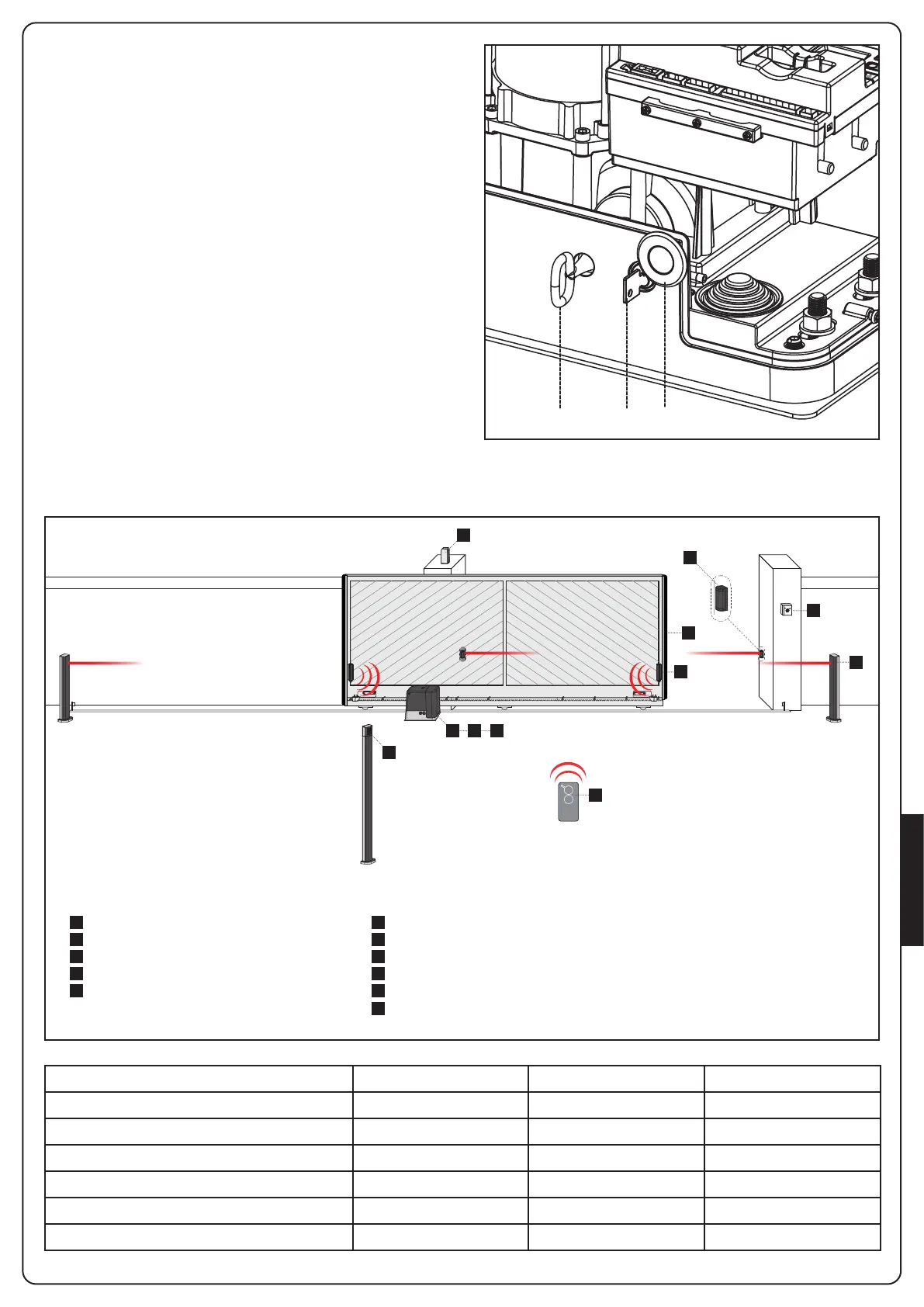

3.6 - INSTALLATIESCHEMA
1 3 E
5
4
A
B
F
D
2
C
LENGTE VAN DE KABEL < 10 meter van 10 tot 20 meter van 20 tot 30 meter
Voeding 230V 3G x 1,5 mm
2
3G x 1,5 mm
2
3G x 2,5 mm
2
Fotocellen (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Sleutelschakelaar 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Fotocellen (RX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Knipperlicht 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 1,5 mm
2
Antenne (ingebouwd in het knipperlicht) RG174 RG174 RG174
A
B
C
D
E
F
1
2
3
4
5
Sleutelschakelaar
Pijler fotocellen
Digitale radio-schakelaar voor montage op pijler
Veiligheidsbezettingen
WES-ADI module (beheer bezettingen via radio)
WES-sensors
Motor
Zender
Module plug-in ontvanger
Fotocellen
Knipperlicht
ONDERDELEN AANVULLLENDE ACCESSOIRES
L K J
