V2 AYROS - Montaż Listwy; Przykręcenie Napędu

- 217 -
POLSKI

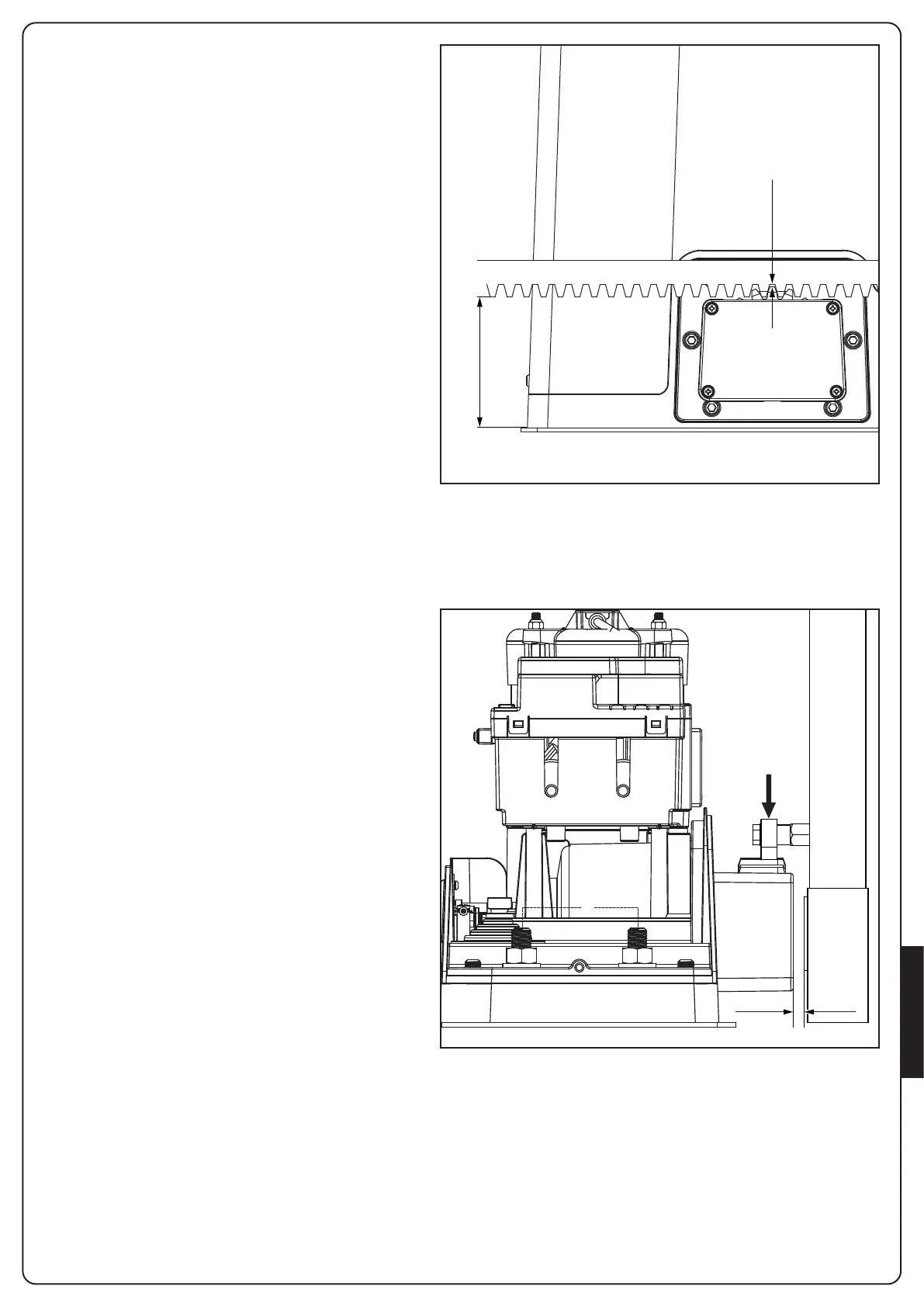

3.2 - MONTAŻ LISTWY ZĘBATEJ
1. Odblokować napęd i ustawić bramę w pozycji
całkowicie otwartej.
2. Przesuwając bramę, przymocować do niej wszystkie
elementy listwy zębatej, zwracając uwagę na to, aby
byłyonenatejsamejwysokościwodniesieniudokoła
zębatego
Po zamontowaniu listwa musi tworzyć 1-2 mm luzu
między zębami listwy a zębami koła napędowego
napędu na całej długości bramy.
3.3 - PRZYKRĘCENIE NAPĘDU
1. Napęd należy zamontować równolegle do bramy.
2. Odległośćmiędzyzębamilistwyzębatejazębamikoła
zębatego napędu powinna wynosić 1-2mm.
3. Listwa zębata musi być idealnie pozioma na całej
długości.
4. Odległośćmiędzykonstrukcjąbramyaosłonąkoła
zębatego powinna wynosić minimum 5mm.
5. Pozwerykowaniuw/wpunktów,przykręcićnapęd
używając 4 nakrętek D
97 mm
2 mm
>5 mm
D
