5 - PAINEL DE CONTROLO

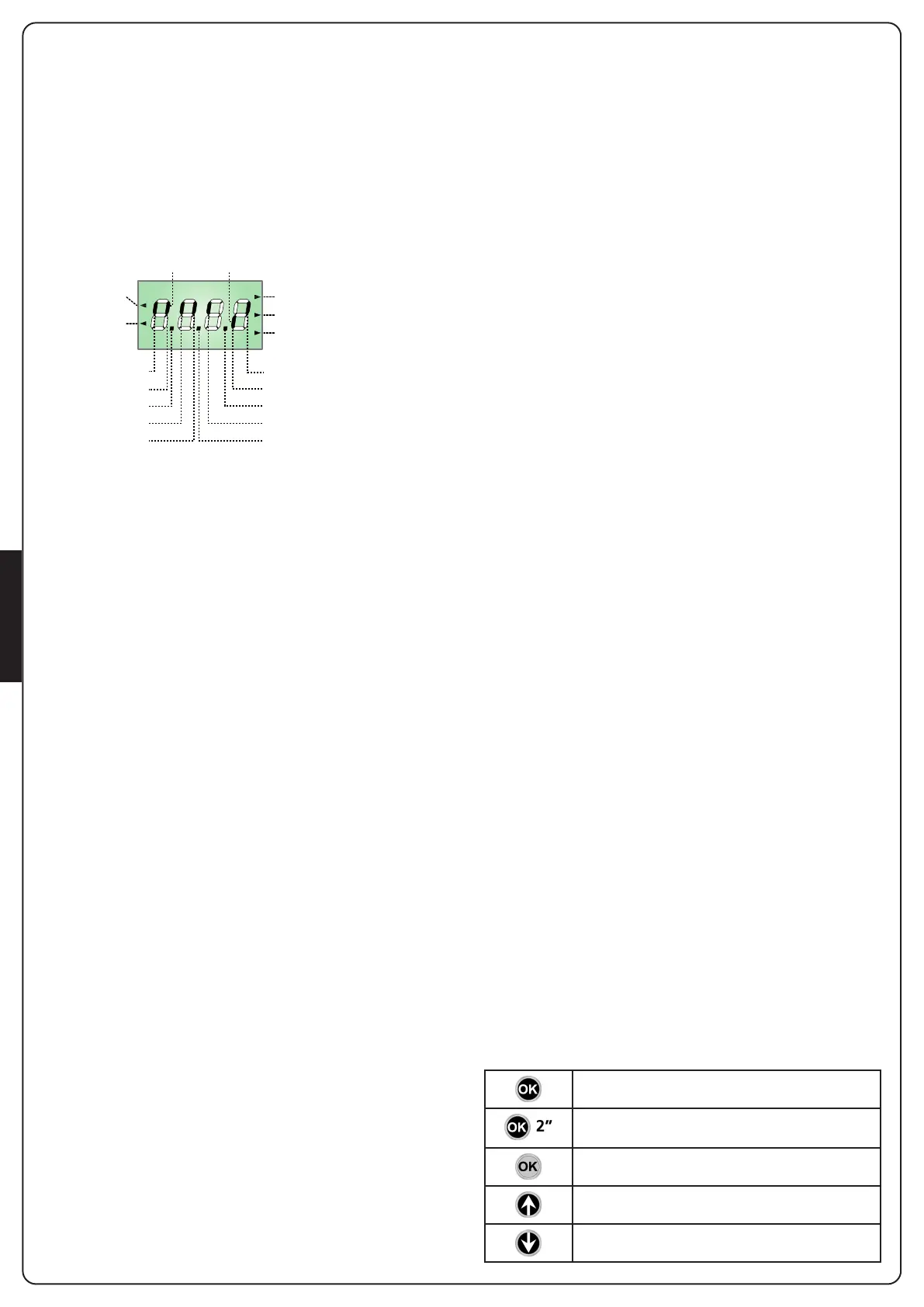

5.1 - DISPLAY
Quando se activa a alimentação, o quadro eléctrico verifica o
correcto funcionamento do visor, iluminando todos os segmentos
durante 1,5 seg. 8.8.8.8.
Nos 1,5 seg. seguintes, é visualizada a versão do firmware, por
exemplo Pr I.0
Terminado este teste, é visualizado o painel de controlo.
O painel de controlo (em standby) indica o estado físico dos
contactos na placa dos bornes e das teclas de programação:
se o segmento vertical de cima estiver aceso, o contacto está
fechado; se o segmento vertical de baixo estiver aceso, o contacto
está aberto (a imagem acima ilustra o caso em que as entradas
PHOTO1, PHOTO2, EDGE1, EDGE2 e STOP foram todas ligadas
correctamente).
NOTA: se for utilizado um módulo ADI, podem surgir
no visor os seguintes segmentos; consultar o parágrafo
“INTERFACE ADI”
Os pontos entre os números do visor indicam o estado das
teclas de programação: quando se prime uma tecla, o ponto
correspondente acende-se.
As setas do lado esquerdo do visor indicam o estado das entradas
de Start. As setas acendem-se quando a entrada correspondente
se fecha.
As setas do lado direito do visor indicam o estado do portão:
• A seta mais acima acende-se quando o portão está em fase
de abertura. Se pisca, indica que a abertura foi causada pela
intervenção de um dispositivo de segurança (banda ou detector
de obstáculo).
• A seta central indica que o portão está em pausa. Se pisca
significa que, a contagem decrescente do tempo para o fecho
automático do portão, está activada.
• A seta mais abaixo acende-se quando o portão está em
fase de fecho. Se pisca, indica que o fecho foi causado pela
intervenção de um dispositivo de segurança (banda ou detector
de obstáculo).
5.2 - UTILIZAÇÃO DAS TECLAS PARA A
PROGRAMAÇÃO
A programação das funções e dos tempos da central é executada
através do respectivo menu de configuração, acessível e explorável
através de 3 teclas h , i e OK colocadas ao lado do monitor da
central.
ATENÇÃO: Fora do menu de configuração, premindo a
tecla h é activado o comando START, premindo a tecla i é
activado o comando START PEDONAL.
Existem três tipos de tipologia de itens de menu:
• Menu de função
• Menu de tempo
• Menu de valor
Configuração do menu de função
Os menus de função permitem seleccionar uma função de entre
um grupo de opções disponíveis. Quando entra num menu de
função, a opção actual activa será visualizada; pode navegar por
todas as opções disponíveis através das teclas i e h.
Premindo a tecla OK, activará a opção exibida e voltará ao menu
de configuração.
Configuração do menu de tempo
Os menus de tempo permitem configurar a duração de uma
função. Quando se entrar num menu de tempo, o valor da
configuração actual será visualizado.
• Sempre que premir a tecla h, o valor do tempo actual aumenta
e vice-versa, sempre que premir a tecla i, o valor do tempo
actual diminui.
• Sempre que premir a tecla h, aumenta o valor do tempo actual
30 segundos; e vice-versa, sempre que premir a tecla i, o valor
do tempo actual diminui 30 segundos.
• Premindo a tecla h, poderá rapidamente aumentar o valor do
tempo, até atingir o valor máximo permitido para este item.
• E vice-versa, premindo a tecla i poderá rapidamente diminuir
o valor do tempo para atingir 0.0”.
• Em algumas circunstâncias, configurar o valor para 0, significa
que a função relevante está desactivada, neste caso, será
exibido no em vez de 0.0” .
• Premindo a tecla OK confirmará o valor exibido e voltará ao
menu de configuração.
Configuração do menu de valor
Os menus de valor são similares aos menus de tempo, contudo, o
valor de configuração pode ser um número qualquer.
Premindo as teclas h ou DOWN, o valor aumenta ou diminui
lentamente. Premindo a tecla OK confirmará o valor exibido e
voltará ao menu de configuração.
Os principais menus de programação deste quadro eléctrico se
ensinam nas páginas seguintes. Para se mover nos menus utilizar
as três teclas “h, i e OK” como indicado na seguinte tabela:
ABERTURA EM CURSO
CONTACTO ABERTOCONTACTO FECHADO
START
START
PEDONAL
PAUSA (PORTÃO ABERTO)
FECHO EM CURSO
FIM DE CURSO SX
FIM DE CURSO DX

BANDA 2
OK
STOP
FOTOCELULA 1


FOTOCELULA 2
BANDA 1
Premir e soltar a tecla OK
Manter a pressão na tecla OK durante
2 segundos
Aliviar a tecla OK
Premir e soltar a tecla h
Premir e soltar a tecla i
