DEUTSCH
- 158 -
3.4 - INSTALLATION DER MAGNETISCHEN
ENDANSCHLÄGE
m ACHTUNG: für Ihre Sicherheit ist es notwendig, dass
das Tor mit einer mechanischen Arretierung des Überlaufs
versehen ist.
Wenn das Tor nicht mit Arretierungen ausgestattet ist, kann
ein unbeabsichtigtes Manöver über den Endschalter hinaus
das Fallen des Tores zur Folge haben.

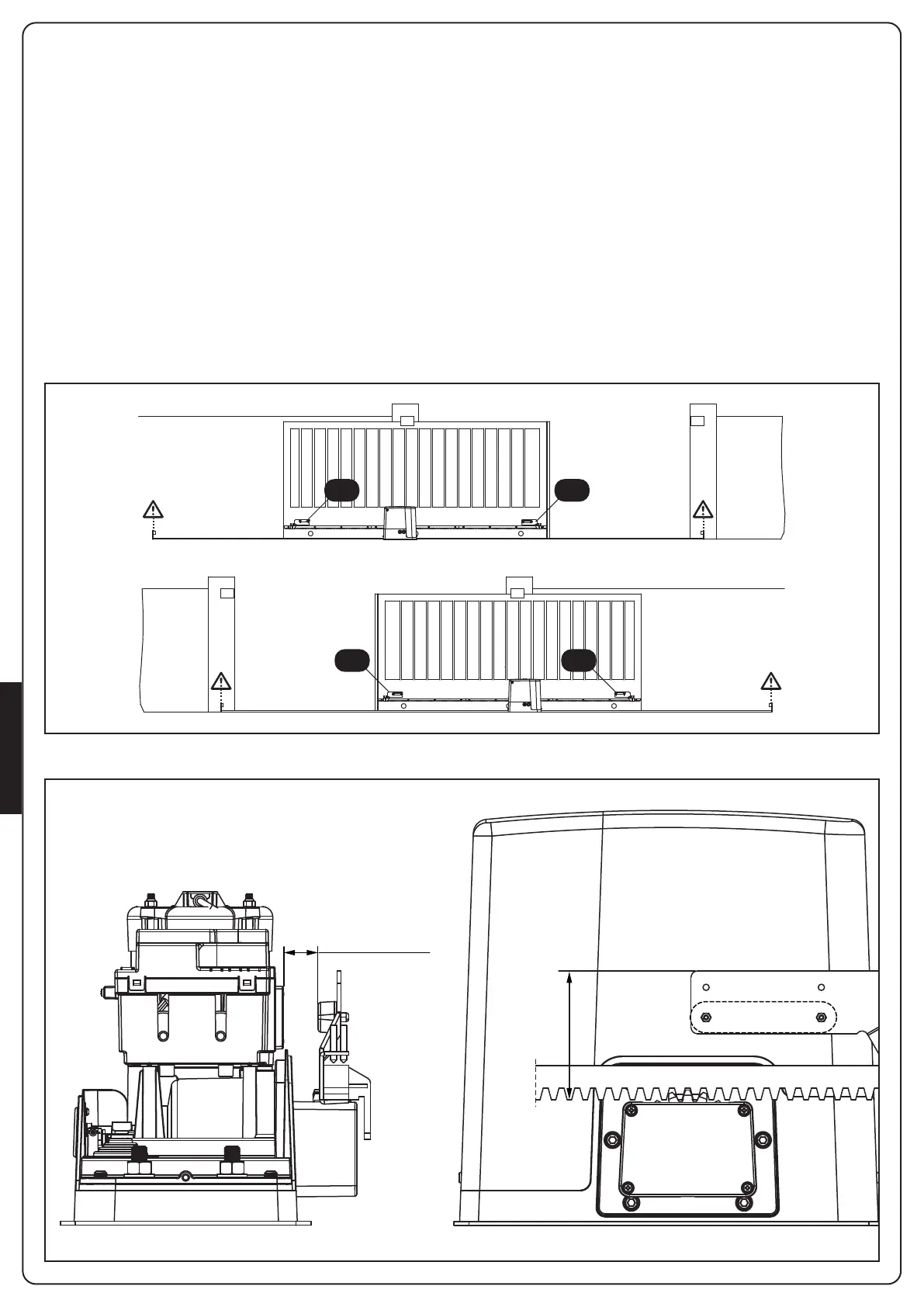

Installieren Sie den mitgelieferten Befestigungsbügel für die
Magnete so an der Zahnstange, dass in den Positionen der
maximalen Öffnung und des vollständigen Verschlusses der
Magnet in Übereinstimmung mit dem Magnetsensor hinter der
Kappe (so dicht wie möglich) positioniert wird.
Die mitgelieferten Magneten unterscheiden sich durch ihre
verschiedene Farbe:
BLAUER MAGNET = ENDANSCHLAG RECHTS (DX)
ROTER MAGNET = ENDANSCHLAG LINKS (SX)
Der Endanschlagstyp (RECHTS/LINKS) hängt, unabhängig von der
Öffnungsrichtung, von der Position des Endanschlags im Vergleich
zum Motor ab.
m ACHTUNG: nachdem das System auf einwandfreies
Funktionieren kontrolliert wurde, wird empfohlen, die
Endanschlagsbügel an die Zahnstange zu schweißen.
DXSX
DXSX
Max 38 mm
102 mm
