3.5 - WYSPRZĘGLENIE NAPĘDU
W przypadku zaniku energii elektrycznej zasilającej napęd
możliwe jest otworzenie bramy ręcznie. W tym celu należy:
1. PrzesunąćzaślepkęJ zasłaniającą zamek wysprzęglania.
2. Włożyć kluczyk K do zamka i przekręcić go w kierunku
zgodnym z ruchem wskazówek zegara.
3. Włożyć klucz wysprzęglania L do otworu i przekręcić go
w kierunku zgodnym z ruchem wskazówek zegara, aż do
napotkania oporu.
4. Na tym etapie można ręcznie przesunąć bramę.
W celu ponownego zasprzęglenia napędu należy:
1. Ustawić bramę w położeniu całkowicie zamkniętym
2. Włożyć klucz wysprzęglania L do otworu i przekręcić go w
kierunku przeciwnym do ruchu wskazówek zegara, aż do
napotkania oporu, po czym wyjąć klucz
3. Przekręcić kluczyk K w kierunku przeciwnym do ruchu
wskazówek zegara, po czym wyjąc go z zamka
4. ZasłonićzamekwysprzęglaniazaślepkąJ.

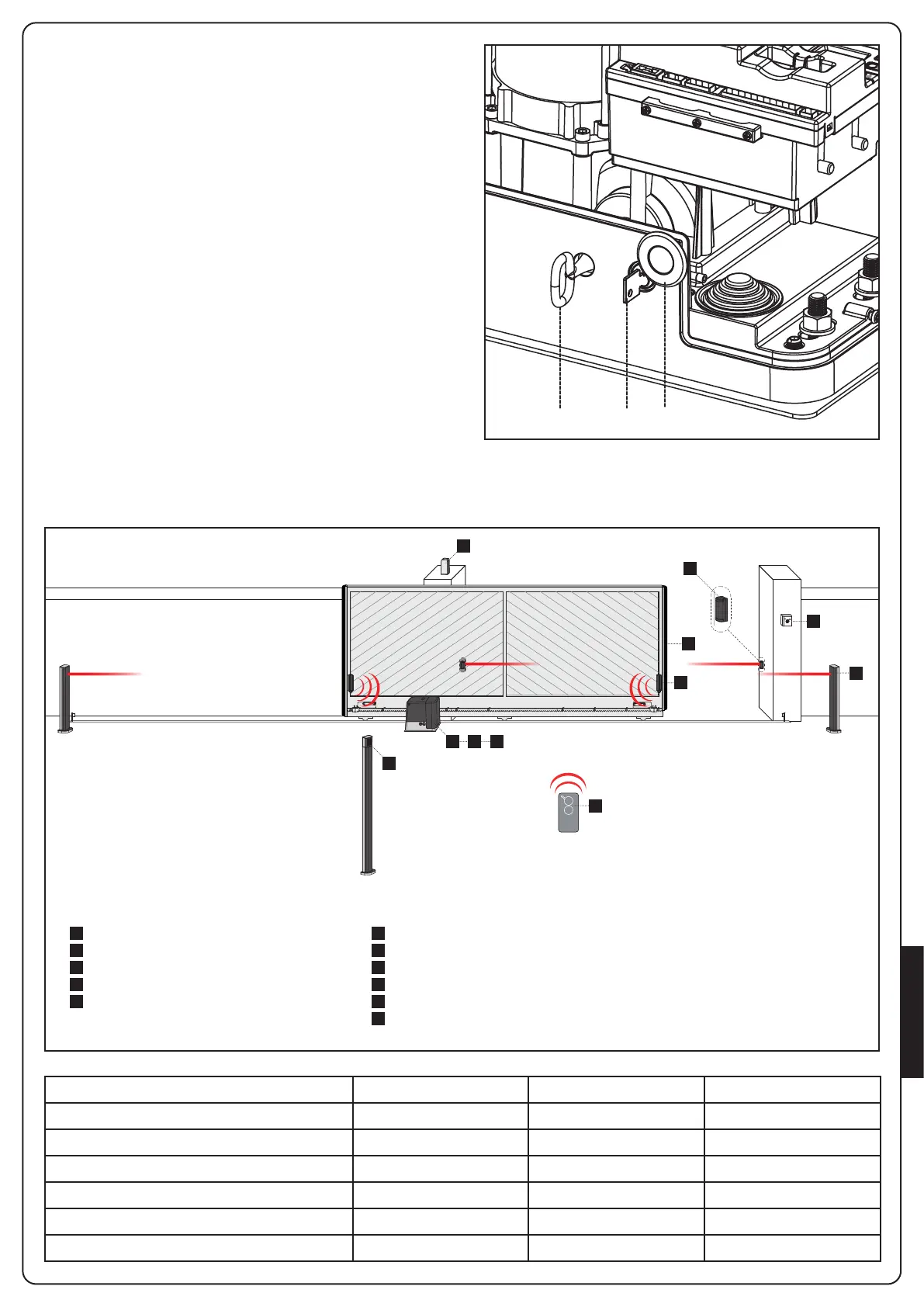

3.6 - SZKIC MONTAŻOWY
L K J
1 3 E
5
4
A
B
F
D
2
C
DŁUGOŚĆ PRZEWODU < 10 m od 10 do 20 m od 20 do 30 m
Zasilanie230V 3G x 1,5 mm
2
3G x 1,5 mm
2
3G x 2,5 mm
2
Fotobariera (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Fotobariera (RX) 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Przełącznik kluczykowy 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Lampa ostrzegawcza 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 1,5 mm
2
Antena (zintegrowana z lampą ostrzegawczą) RG174 RG174 RG174
A
B
C
D
E
F
1
2
3
4
5
Przełącznik kluczykowy
Fotobariera
Klawiatura kodowa cyfrowa
Listwa bezpieczeństwa
Moduł WES-ADI (sterowanie listwą bezpieczeństwa drogą radiową)
Czujniki WES
Motoreduktor
Nadajnik
Karta radia
Fotobariera
Lampa ostrzegawcza
ELEMENTY AKCESORIA DODATKOWE
