3 - MONTAŻ MOTOREDUKTORA
3.1 - UMIEJSCOWIENIE NAPĘDU
Aby zamontować napęd AYROS, należy postępować według niżej
opisanychczynności:

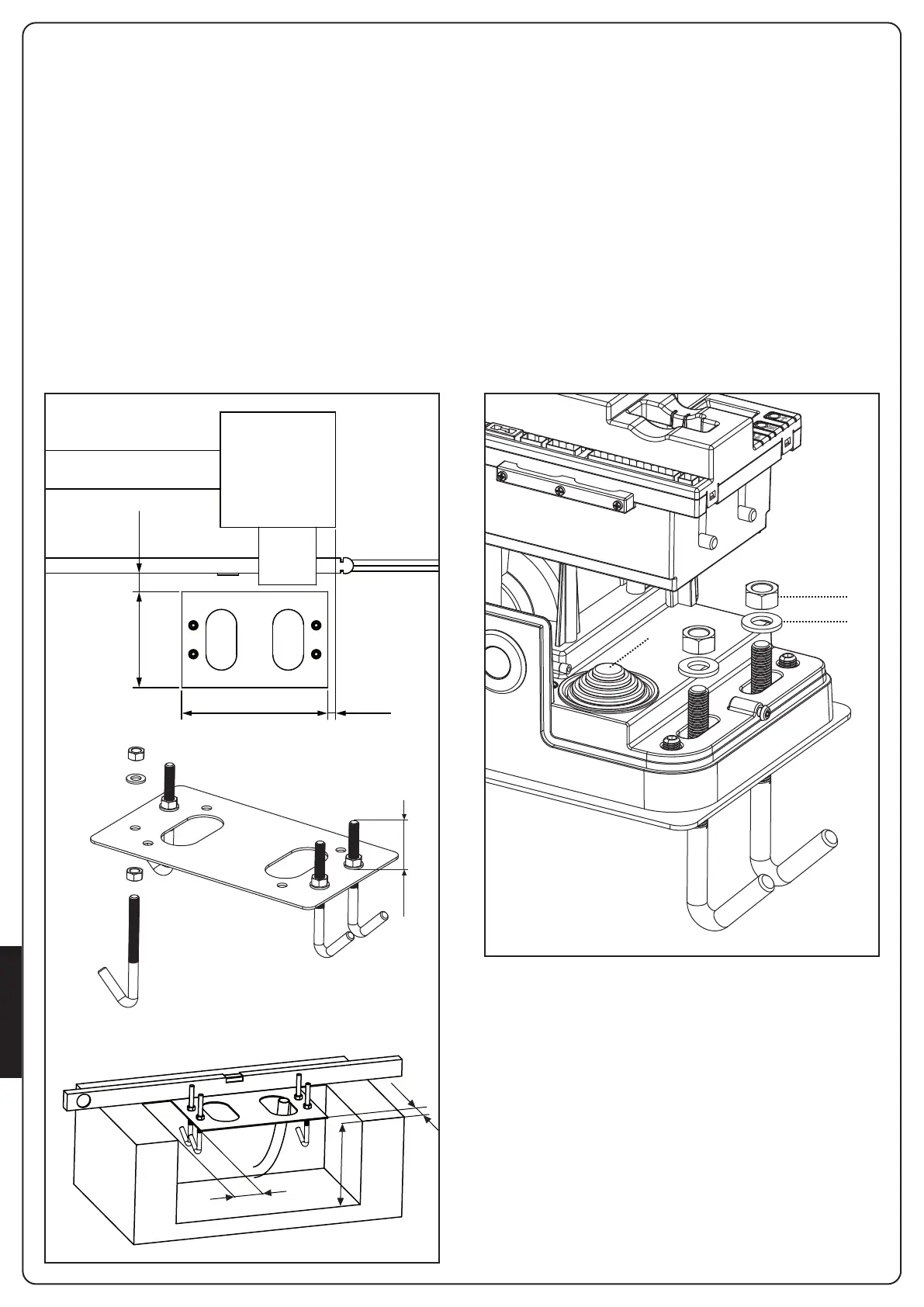

1. Wykonać wykop pod fundament betonowy napędu,
uwzględniając wymiary podane na poniższym rysunku.
2. Ułożyć rurę karbowaną na przewody elektryczne.
3. Przykręcić 4 kotwy do płyty montażowej za pomocą 4
nakrętek.
4. Zalać wykop betonem i wypoziomować płytę montażową
napędu.
m UWAGA: sprawdzić, czy płyta montażowa jest
idealnie pozioma, równoległa do bramy i na odpowiedniej
wysokości.
5. Poczekać do związania betonu
6. Odkręcić4nakrętkizkotewinałożyćnapędnaśruby
montażowe
7. Wyregulować4śrubymontażowetak,abynapędbyłidealnie
wypoziomowany.
8. Ustawić napęd tak, aby był w prawidłowej pozycji względem
bramy, po czym nałożyć 4 podkładki R i przykręcić 4
nakrętki D.
m UWAGA: Zrobić w uszczelce G otwór celem
przeciągnięcia przewodów do programatora.
50 mm200 mm
20 mm343 mm
60mm
10cm
30cm
10cm



