NEDERLANDS
- 187 -

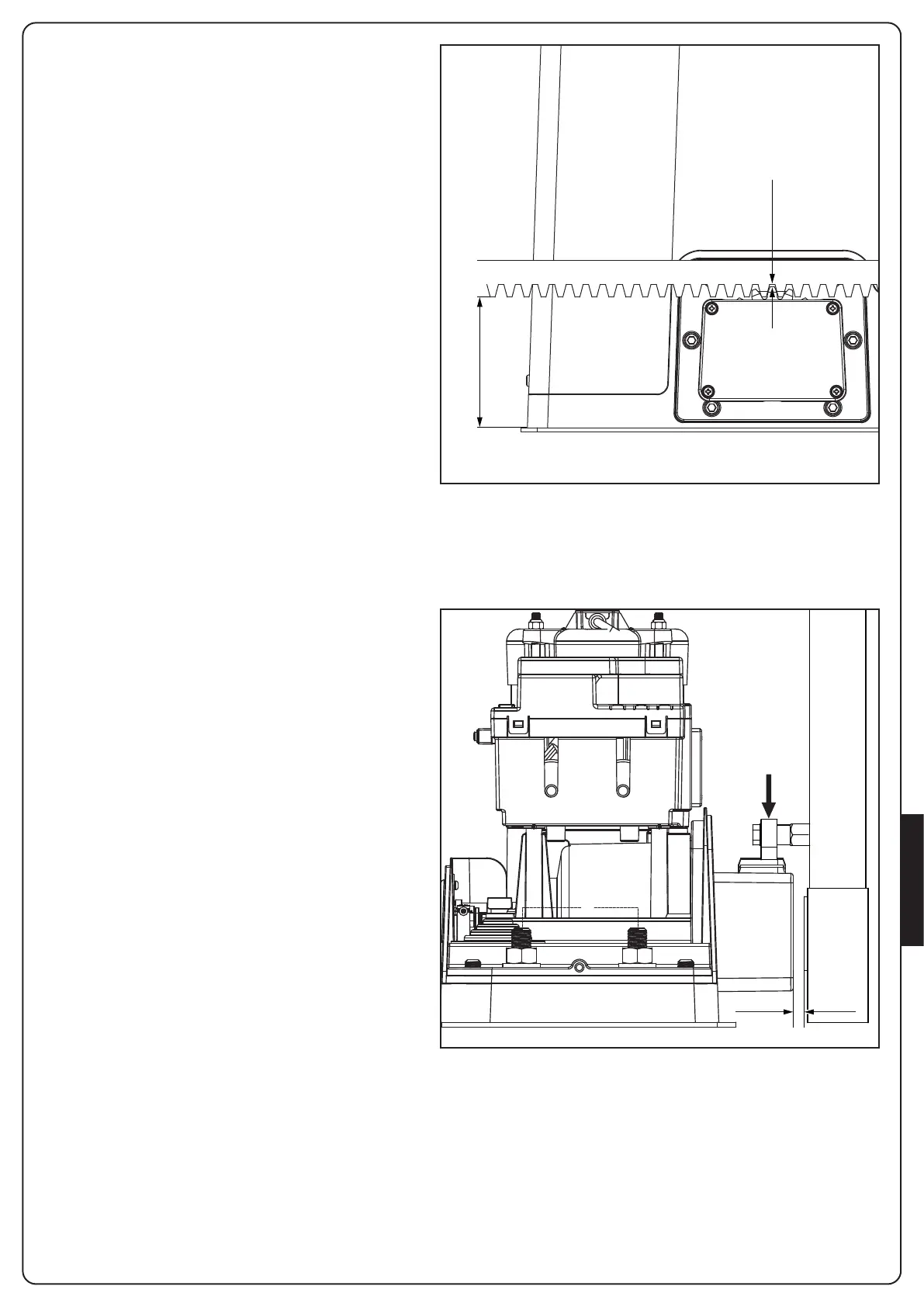

3.2 - MONTAGE VAN DE HEUGEL
1. Deblokkeer de motor en breng het hek in de volledig
geopende stand in positie.
2. Zet alle heugelelementen vast op het hek ervoor
zorgend dat deze alle dezelfde afstand ten opzichte van
het motortandwiel hebben.
De heugel MOET 1 of 2 mm boven het
motortandwiel over de gehele lengte van het hek in
positie gebracht worden.
m LET OP: indien het hek erg zwaar is wordt
aangeraden om een heugel M4 22x22 (cod. 162324)
te gebruiken.
3.3 - BEVESTIGING VAN DE MOTOR
Controleer onderstaande punten:
1. De motor moet waterpas staan en parallel aan het hek.
2. De afstand tussen tandwiel en heugel moet 1 of 2 mm
bedragen. Stel zonodig de 4 koploze schroeven bij.
3. De heugel moet uitgelijnd zijn op het tandwiel van de
motor.
4. De minimumafstand tussen het maximum ruimtebeslag
van het hek en het oplegsel van de motor moet
minstens 5 mm bedragen.
5. Controleer de hiervoor beschreven vereisten en ga over
tot bevestiging van de 4 moeren D waarmee de motor
aan de plaat verankerd wordt.
97 mm
2 mm
>5 mm
D
