3.4 - MONTAŻ MAGNESÓW WYŁĄCZNIKA
KRAŃCOWEGO
m UWAGA! Celem zagwarantowania Państwa
bezpieczeństwa brama powinna być wyposażona w
mechaniczne ograniczniki krańcowe.
Jeśli brama nie jest wyposażona w ograniczniki, gwałtowny
ruch wykraczający poza krańcówkę może spowodować jej
przewrócenie się.

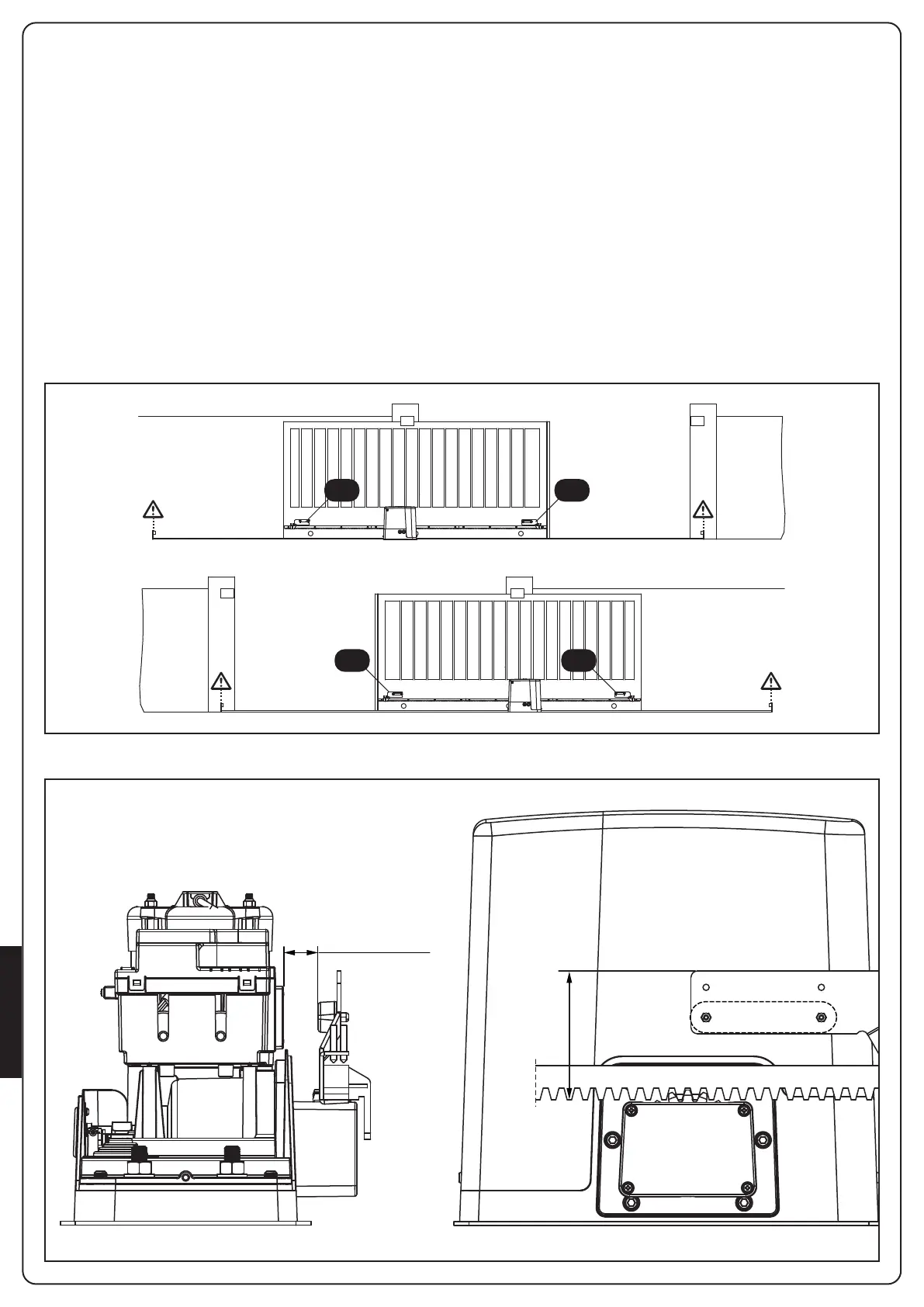

Przykręcić magnesy wyłącznika krańcowego do blach wyłącznika
krańcowego. Następnie przykręcić blachy wyłącznika krańcowego
do listwy zębatej w miejscu maksymalnego otwarcia i zamknięcia
bramy; po zatrzymaniu się bramy magnes wyłącznika krańcowego
powinienznaleźćsięnaprzeciwkosensoramagnetycznego
w napędzie, który umieszczony jest nad kołem zębatym, pod
obudową napędu.
Magnesy wyłącznika krańcowego otwarcia i zamknięcia są
rozróżnione odpowiednim kolorem.
• Magnes oznaczony kolorem niebieskim = wyłącznik krańcowy
prawy (DX)
• Magnes oznaczony kolorem czerwonym = wyłącznik krańcowy
lewy (SX)
Typ magnesu (prawy/lewy) zależy od miejsca zamontowania
w stosunku do napędu (po jego lewej lub prawej stronie),
niezależnie od kierunku otwierania się bramy.
m UWAGA: Po sprawdzeniu poprawności działania
wyłączników krańcowych, w przypadku zastosowania
listwy zębatej metalowej, zaleca się przyspawać blachy
wyłącznika krańcowego do listwy zębatej.
DXSX
DXSX
Max 38 mm
102 mm
