3 - INSTALLAZIONE DEL MOTORE
3.1 - POSIZIONAMENTO DEL MOTORE

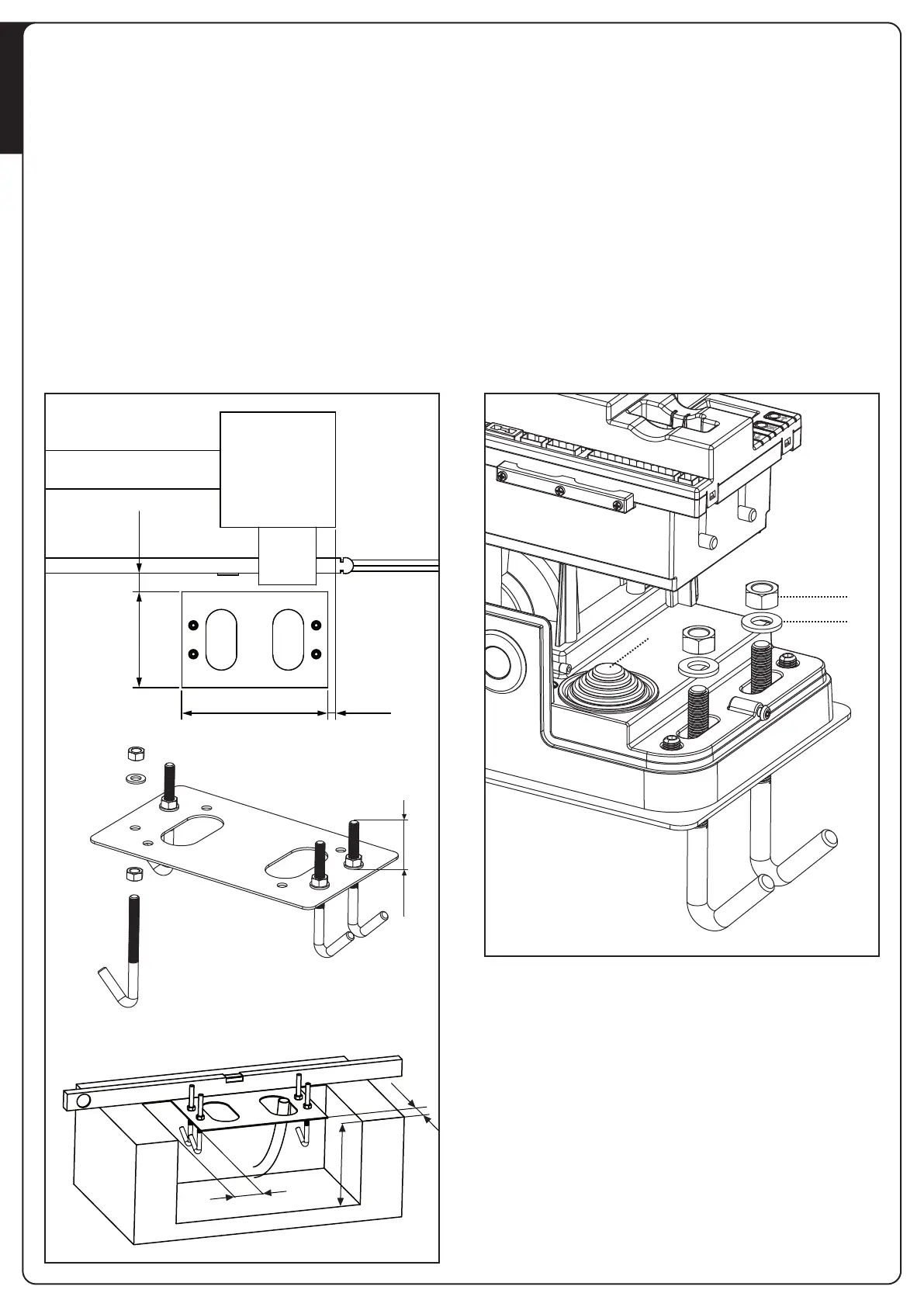

Per fissare AYROS seguire attentamente le seguenti istruzioni:
1. Prevedere uno scavo di fondazione usando come riferimento le
misure indicate in figura.
2. Predisporre uno o più tubi per il passaggio dei cavi elettrici.
3. Assemblare le 4 zanche sulla piastra di ancoraggio e fissarle
tramite i 4 bulloni in dotazione.
4. Effettuare la colata di calcestruzzo all’interno dello scavo e
posizionare la piastra di fondazione.
m ATTENZIONE: verificare che la piastra sia
perfettamente in bolla e parallela cancello
5. Attendere la completa presa del calcestruzzo.
6. Svitare i 4 dadi che tengono la base unita alle zanche e
posizionare il motore sulla piastra.
7. Regolare i 4 grani in modo che il motore sia perfettamente in
bolla.
8. Verificare che il motore sia perfettamente parallelo al cancello,
quindi inserire le 4 rondelle R e avvitare leggermente i 4 dadi D
m ATTENZIONE: inserire la guarnizione G nel foro di
passaggio cavi come da figura. Forare la guarnizione per
far passare i cavi da collegare alla centrale limitando le
dimensioni dei fori al fine di evitare l’ingresso di insetti e
altri piccoli animali.
50 mm200 mm
20 mm343 mm
60mm
10cm
30cm
10cm
