NEDERLANDS
- 186 -
3 - INSTALLATIE VAN DE MOTOR

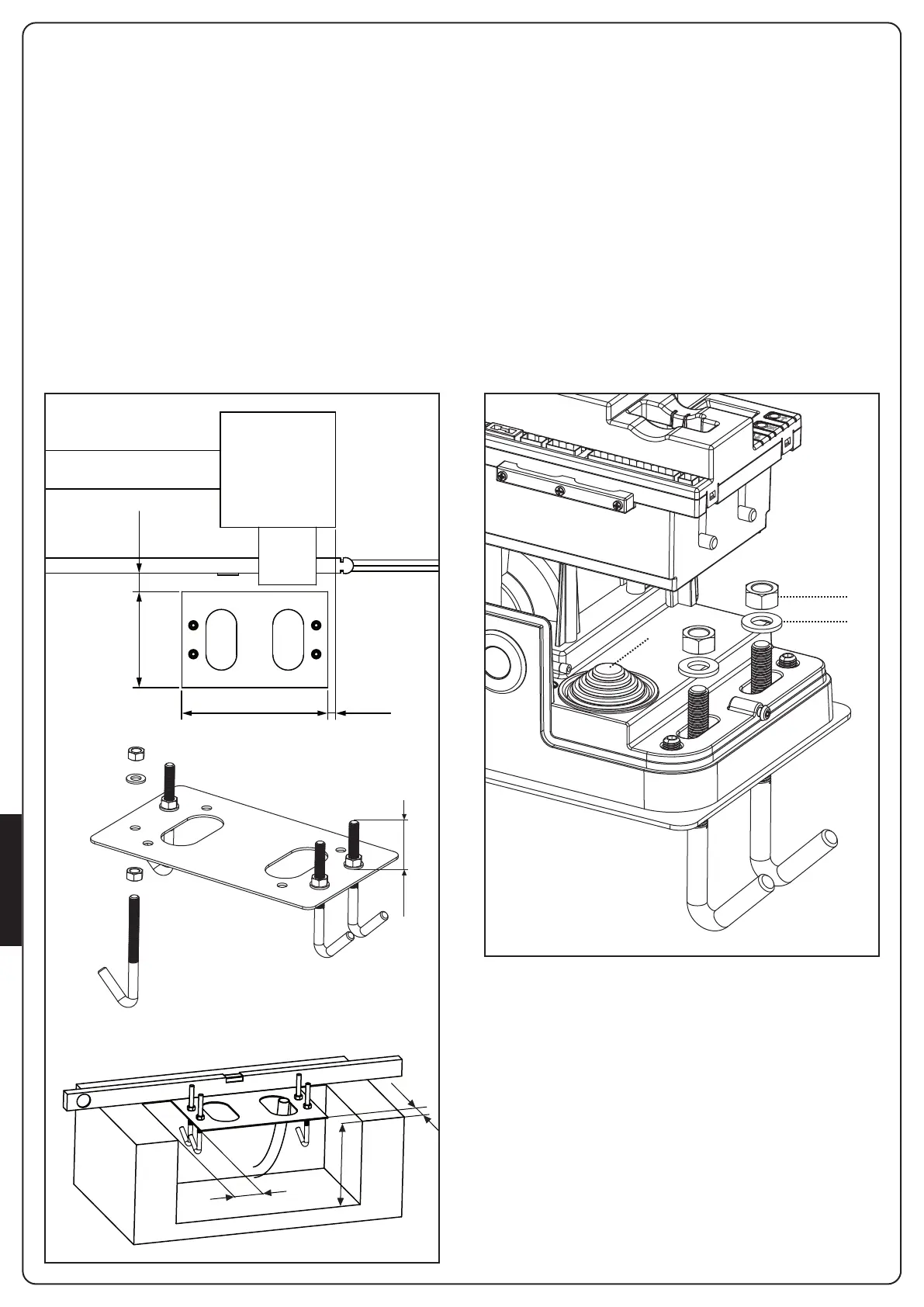

3.1 - POSITIONERING VAN DE MOTOR
Volg onderstaande instructies strikt op om de AYROS vast te
zetten:
1. Zorg voor een funderingsgat en maak als referentie gebruik
van de afmetingen die in de afbeelding staan.
2. Leg een of meer leidingen voor de doorgang van de
elektriciteitskabels.
3. Assembleer de 2 elementen op de verankerplaat en zet deze
vast met de 2 bijgeleverde bouten.
4. Giet beton in het gat en breng de funderingsplaat in positie.
m LET OP: controleer of de plaat perfect waterpas staat
en parallel aan het hek.
5. Wacht tot het beton geheel hard geworden is.
6. Schroef de 2 moeren los die de basis met de vier elementen
verenigen en breng de motor in positie op de plaat.
7. Stel de 4 koploze schroeven zo in dat de motor perfect
waterpas staat.
8. Controleer of de motor perfect parallel aan het hek staat,
breng vervolgens de 2 ringetjes R aan en draai moeren D een
beetje vast
m LET OP: steek pakking G in het doorgangsgat van
de kabels zoals de afbeelding toont. Maak een gat in de
pakking zodat de kabels er doorheen kunnen die op de
stuurcentrale aangesloten moeten worden. Beperk de
afmetingen van de gaten zodat insecten of diertjes niet
erdoor naar binnen kunnen.
50 mm200 mm
20 mm343 mm
60mm
10cm
30cm
10cm
