DEUTSCH
- 159 -

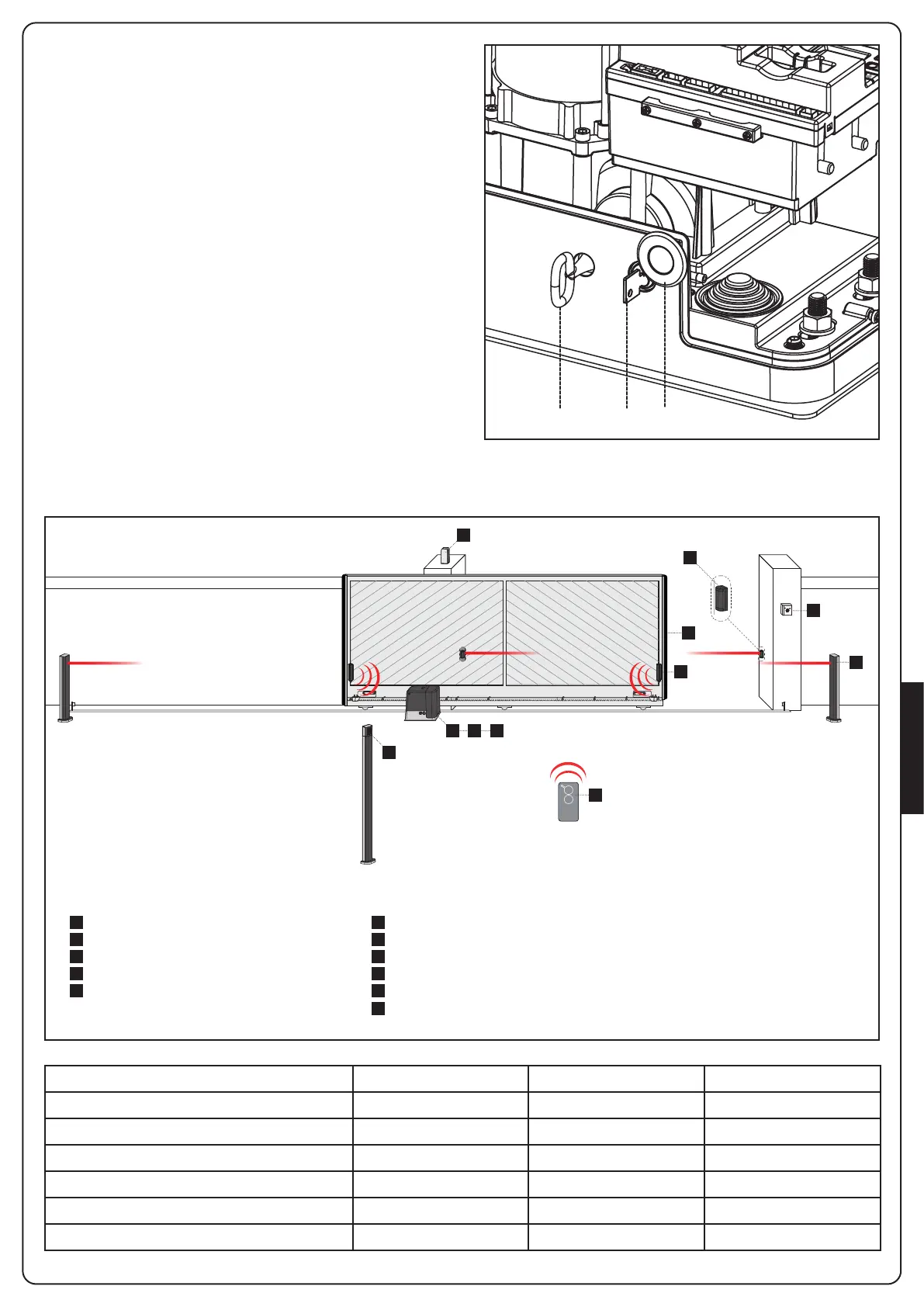

3.5 - FREIGABE DES MOTORS
Im Fall eines Stromausfalls kann das Tor durch Einwirkung auf den
Motor freigegeben werden:
1. Die sich an der Vorderseite des Motors befindende
Schlossabdeckung J öffnen.
2. Schlüssel K in das Schloss einführen und im Uhrzeigersinn
drehen, um den seitlich angeordneten Zugang zum
Freigabemechanismus zu öffnen.
3. Schlüssel L in das Loch einführen und im Uhrzeigersinn bis zum
Endanschlag drehen.
4. An dieser Stelle ist es möglich, das Tor manuell zu bewegen.
Die Automation wird wie folgt wiederhergestellt:
1. Bringen Sie das Tor in die Position der vollständigen Schließung
2. Schlüssel L gegen den Uhrzeigersinn bis zum Endanschlag
drehen und herausziehen.
3. Schlüssel K gegen den Uhrzeigersinn so drehen, dass er den
Zugang zum Freigabemechanismus schließt, und herausziehen.
4. Schloss mit Abdeckung J abdecken.
3.6 - INSTALLATIONSPLAN
1 3 E
5
4
A
B
F
D
2
C
KABELLÄNGE < 10 Meter von 10 bis 20 Meter von 20 bis 30 Meter
Spannungsversorgung 230V 3G x 1,5 mm
2
3G x 1,5 mm
2
3G x 2,5 mm
2
Fotozellen (TX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Schlüsselschalter 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Fotozellen (RX) 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Blinklicht 2 x 1,5 mm
2
2 x 1,5 mm
2
2 x 1,5 mm
2
Antenne (im Blinklicht eingebaut) RG174 RG174 RG174
A
B
C
D
E
F
1
2
3
4
5
Schlüsselschalter
Fotozellen auf Säule
Funk-Codetaster, auf Säule
Sicherheitskontaktleisten
WES-ADI-Modul (Funkmanagement der Rippen)
Sensor WES
Schiebetorantrieb
Handsender
Empfangsmodul
Fotozellen
Blinklicht
BAUTEILE ZUSATZZUBEHÖR
L K J
