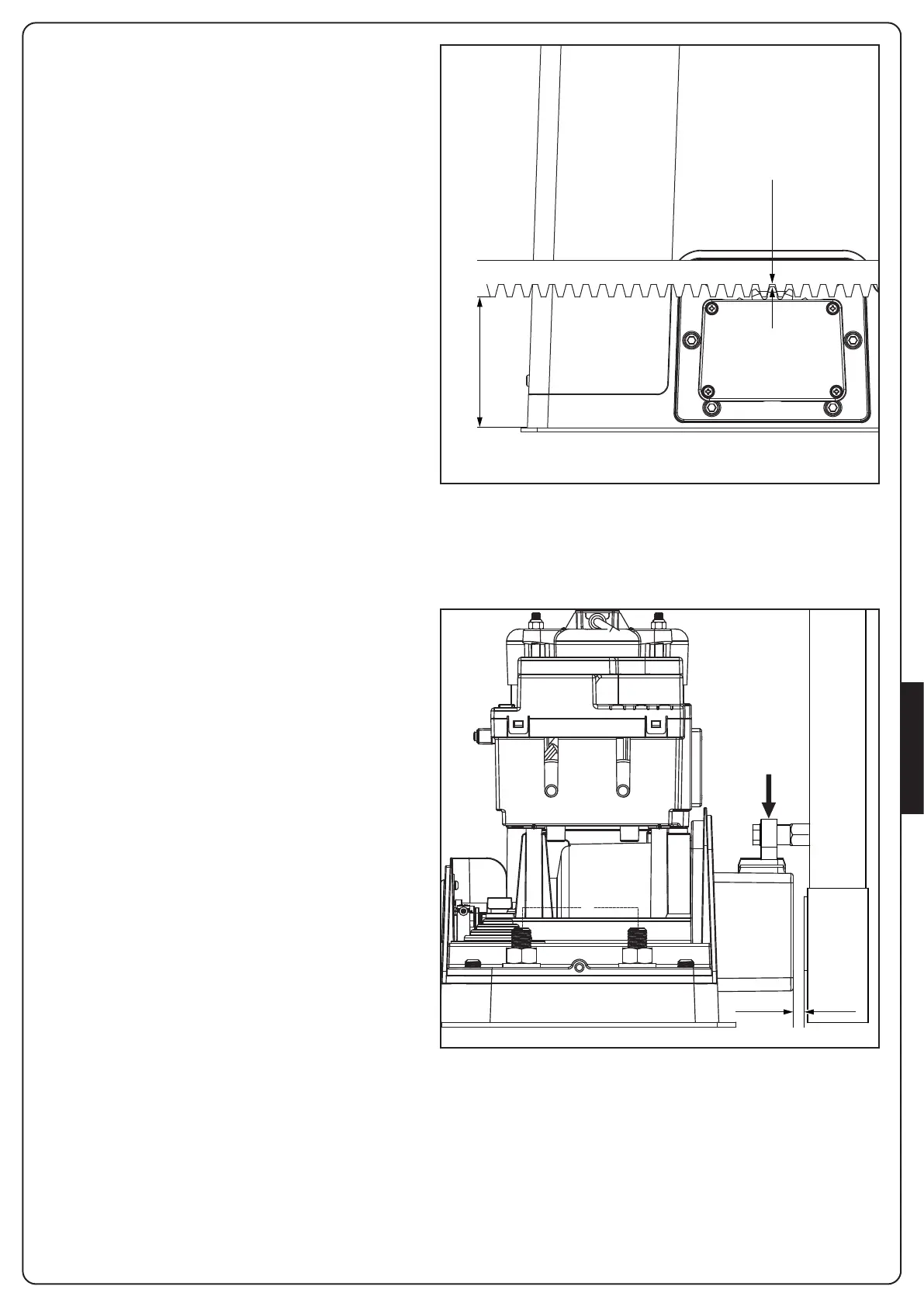

3.2 - MONTAGE DER ZAHNSTANGE
1. Geben Sie den Motor frei und öffnen Sie das Tor ganz.
2. Befestigen Sie alle Bestandteile der Zahnstange am
Tor, achten Sie dabei darauf, dass sich alle Elemente
auf gleicher Höhe im Verhältnis zum Antriebsritzel
befinden.
Die Zahnstange MUSS auf der gesamten Torlänge 1
oder 2 mm über dem Ritzel des Motors positioniert
werden.
3.3 - BEFESTIGUNG DES MOTORS
Folgende Punkte überprüfen:
1. Der Motor muss ausgerichtet und parallel zum Tor sein
2. Der Abstand zwischen Ritzel und Zahnstange muss
1 oder 2 mm betragen. Eventuell mit den 4 Stiften
regulieren
3. Die Zahnstange muss am Ritzel des Motors ausgerichtet
werden
4. Der Mindestabstand zwischen maximalem Raumbedarf
des Tors und dem Handschutz des Motors muss
mindestens 5 mm betragen
5. Nach der Kontrolle der o.g. Punkte fortfahren mit dem
Anziehen der 4 Muttern D, welche den Motor an der
Platte verankern.
97 mm
2 mm
>5 mm
D
