DEUTSCH
- 156 -
3 - INSTALLATION DES MOTORS
3.1 - POSITIONIERUNG DES MOTORS
Zum Befestigen des AYROS aufmerksam nachfolgende Hinweise
beachten:

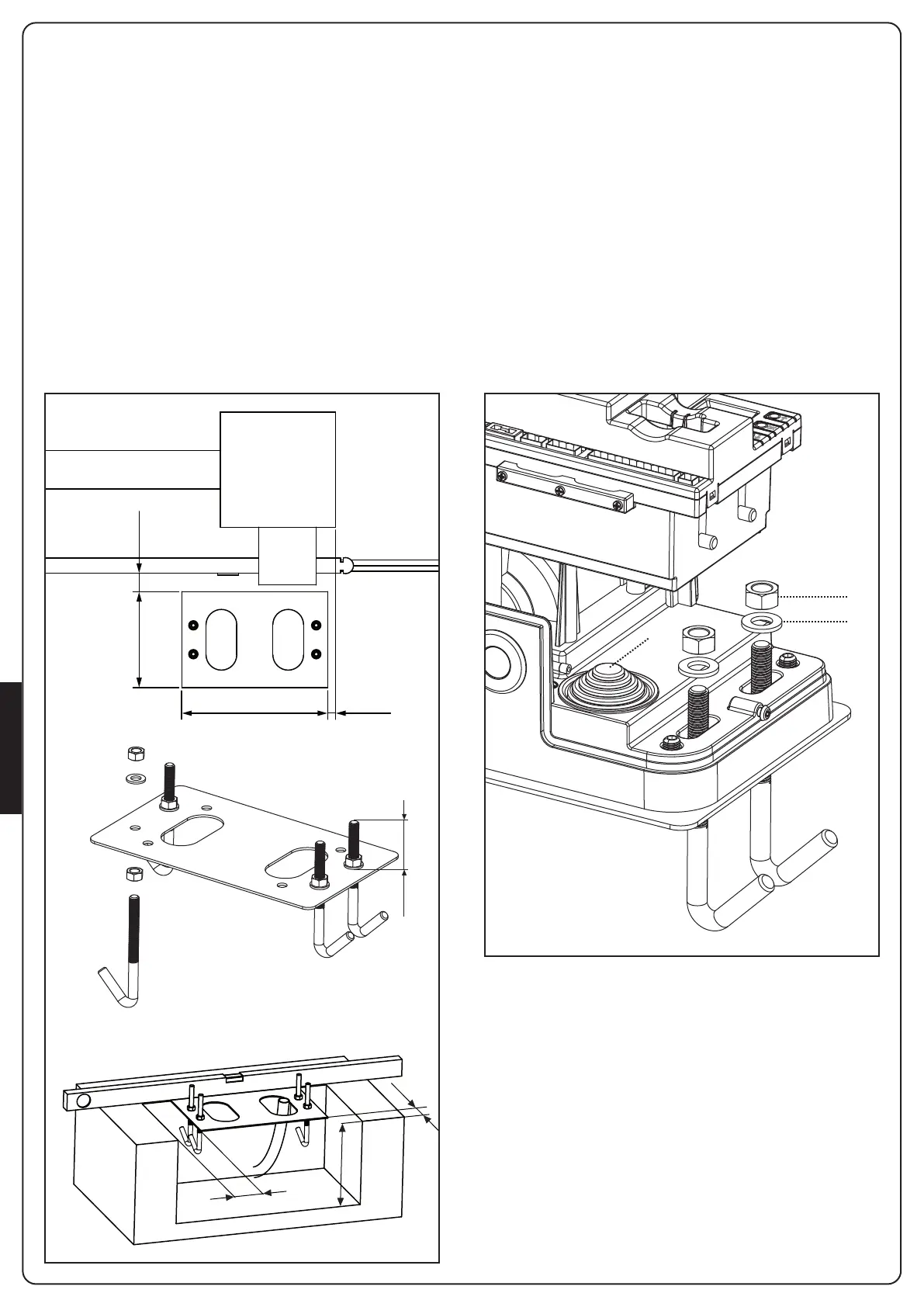

1. Einen Fundamentaushub unter Beachtung der in der Abbildung
angegebenen Abmessungen vornehmen.
2. Ein oder mehrere Rohre für die Verlegung der elektrischen
Kabel bereitstellen.
3. Die 2 Krampen an der Verankerungsplatte anbringen und mit
den 2 mitgelieferten Schrauben befestigen.
4. Fundament innen mit Beton ausgießen und Fundamentplatte
positionieren
m ACHTUNG: sicherstellen, dass die Platte perfekt
ausgerichtet und parallel zum Tor ist.
5. Warten bis der Beton perfekt getrocknet ist.
6. Die 4 Muttern, die die Basis an die Krampen halten,
aufschrauben und den Motor auf der Platte positionieren.
7. Die 4 Stifte so einstellen, dass der Motor perfekt ausgerichtet
ist.
8. Sicherstellen, dass der Motor perfekt parallel zum Tor ist, dann
die 4 Unterlegscheiben R einführen und die 4 Muttern D leicht
anziehen.
m ACHTUNG: Dichtung G in das Kabeldurchgangsloch,
wie in der Abbildung, einführen. Dichtung lochen, um die
Kabel für den Anschluss an die Steuerung durchzuziehen,
wobei die Lochabmessungen so sein sollten, dass keine
Insekten oder andere kleine Tiere eindringen können.
50 mm200 mm
20 mm343 mm
60mm
10cm
30cm
10cm
