Model/ Modell
Code Page
/Seite
13.06.1997 6000---8750 49.1 3(12)
30.04.1997
HI SHIFT, EINBAUANLEITUNG
HI SHIFT, FITTING INSTRUCTION
--- Start the engine and operate the clutch pedal
with the buttons many times. Check the function
and possible leakages. Fit the limiter s crew of
the lower position (clearance 0,2..2,0 mm). Fit
the switch S9 (on AC IV also S24). Fit the instru-
ments.
--- FittheHiShiftsticker(pictureE).
--- Carry out adjustment a nd test---run, see page
11.
--- Fit other detached parts.
---Den Motor Starten und das Kupplungspedal mit
Hilfe der Druckknöpfe mehrmals betätigen. Hier-
bei ist die Funktion zu überprüfen und auf mögli-
che Leckagen zu achten. Anbringen der Begren-
zungsschraube für die untere Pedalstellung (Pe-
dalspiel 0.2...2.0 mm). Montieren des Schalters
S9 (mit ACIV auch S24). Die Instrumente wieder
anbringen.
--- Anbringen des HiShift-Aufklebers (Bild E).
--- Durchführen der Einstellung und eines Testlaufs,
siehe Seite 11.
--- Anbringen der restlichen abmontierten Teile.
62
20
37
62
127
28
60

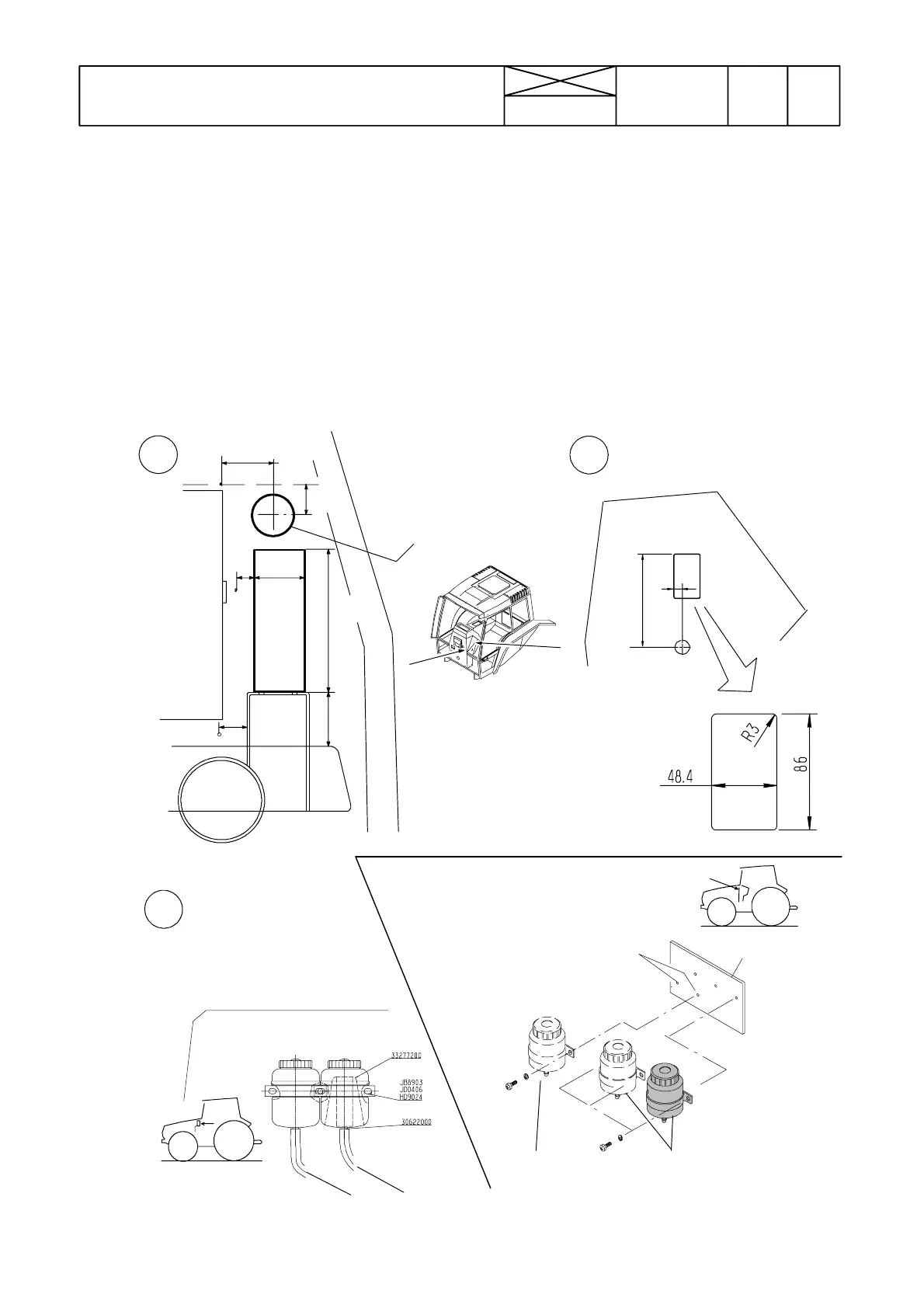

A
177
18
B
Opening for wiring loom
Öffnung für Kabelstrang
ø 31 --- 32 mm
C
33432300
Drilled when mounted
Beim Montieren bohren
Battery placed in cross-
wise:
Batterie, quer eingebaut:
(Brake fluid reservoir)
(Bremsflüssigkeitsbehälter)
Clutch fluid reservoirs
Kupplungsflüssigkeitsbehäl
t
