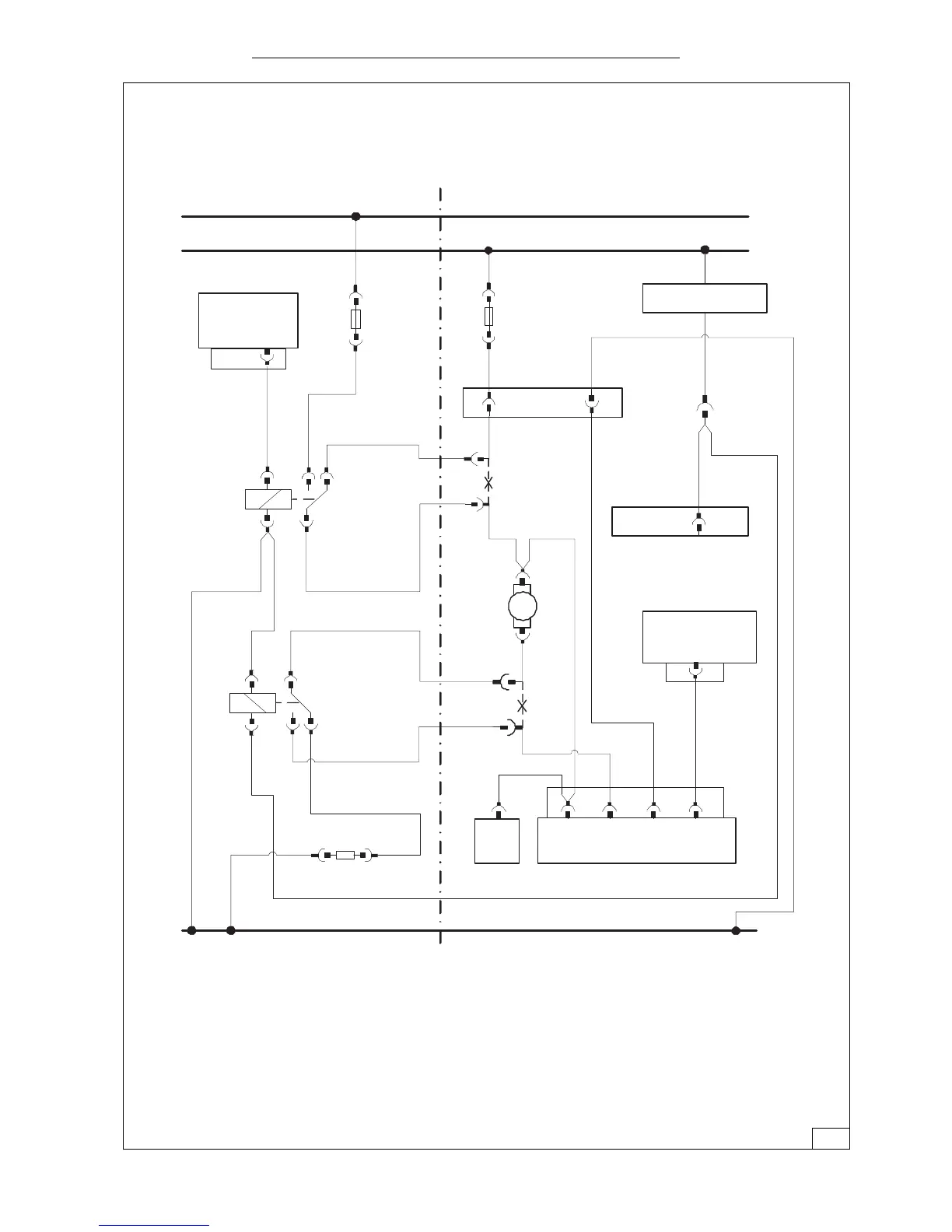

Webasto Thermo Top C Installation Instructions

Peugeot 307 Thermo Top C, E
7
GM Gebläsemotor
GR Gebläseregler
ST 02 Steckverbindung 6-polig
KB Klimasteuergerät
ST 03 Steckverbindung 18-polig
IT Innenraumtemperaturfühler
F18 Fzg.eigene Sicherung
ST 01 Steckverbindung 6-polig
ST 04 Stecker 16VGR im
Sicherungs-/ Relaisträger
Motorraum
ZS Zündschloß
R1 Festwiderstand 0,9 Ohm
restliche Bezeichnung Standard
gn/
ws
rt
sw
30
15
31
Webasto
Peugeot 307
br
br
sw
rt
rt/ws
F18
rt
ws
ws
rt
br
rt
br
F3
Pin 4
HG
X1
K3
87a
87
86
85
30
K3.1
87a
87
86
85
30
R1
sw
M
2
1
GM
IT
sw
rt
sw
GR
341 2
ST 02
ST 01
43
ST 04
KB
9
ST 03
9
ZS
ws
ws
4
Blower control
For vehicles with automatic air conditioning
