WEG CFW500 - Conexões de Potência

CFW500 | 119
Instalação e Conexão
Português
3.2.3 Conexões de Potência
Blindagem
PE
Seccionadora
Fusíveis
R
S
T
Rede
PE
WVU
R BRS T U-Ud +Ud V W
PEPE
(*)
(*) Os bornes de potência -Ud, BR e +Ud não estão disponíveis nos modelos da Mecânica A.
(a) Mecânicas A, B, C e F
Blindagem
PE
Seccionadora
Fusíveis
R
S
T
Rede
PE WVU
R BR
DCR
S T U-Ud +Ud V W
PEPE
(b) Mecânicas D e E

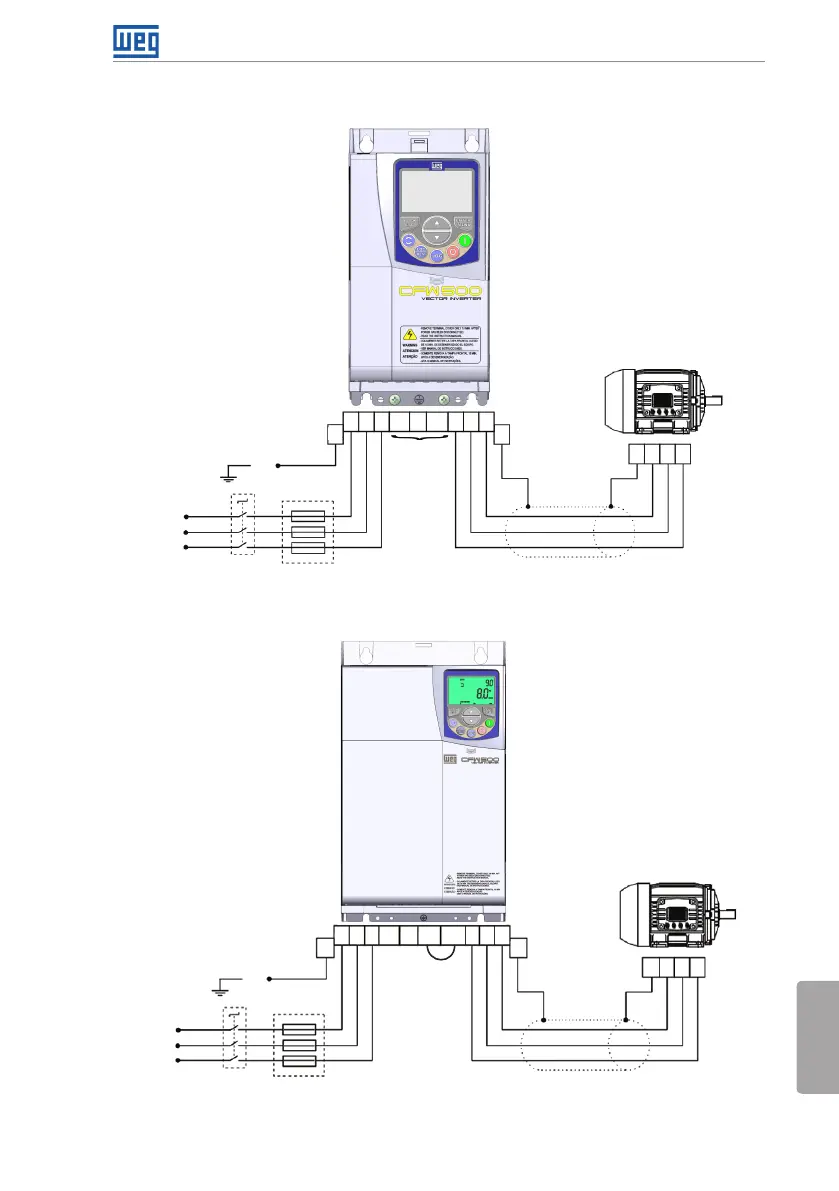

Figura 3.1: (a) e (b) Conexões de potência e aterramento
