CFW500 | 121
Instalação e Conexão
Português
3.2.3.3 Redes IT
ATENÇÃO!
Quando utilizar inversores com filtro RFI interno em redes IT (neutro não aterrado
ou aterramento por resistor de valor ôhmico alto), sempre ajustar a chave de
aterramento dos capacitores do filtro RFI interno na posição "NC" (conforme
Figura A.2 na página 153) para as mecânica A a E ou remover os parafusos de
aterramento do filtro (conforme Figura A.4 na página 156) para a mecânica F,
pois esses tipos de redes causam danos aos capacitores de filtro do inversor.
3.2.3.4 Frenagem Reostática
NOTA!
A frenagem reostática está disponível nos modelos a partir da mecânica B.
Consulte a Tabela B.1 na página 157 e Tabela B.2 na página 159 para as seguintes
especificações da frenagem reostática: corrente máxima, resistência, corrente eficaz
(*)
e
bitola do cabo.
Rede de
alimentação
Termostato
Resistor de
frenagem
Relé
térmico
Alimentação
de comando
Contator
BR
+Ud
R
S
T

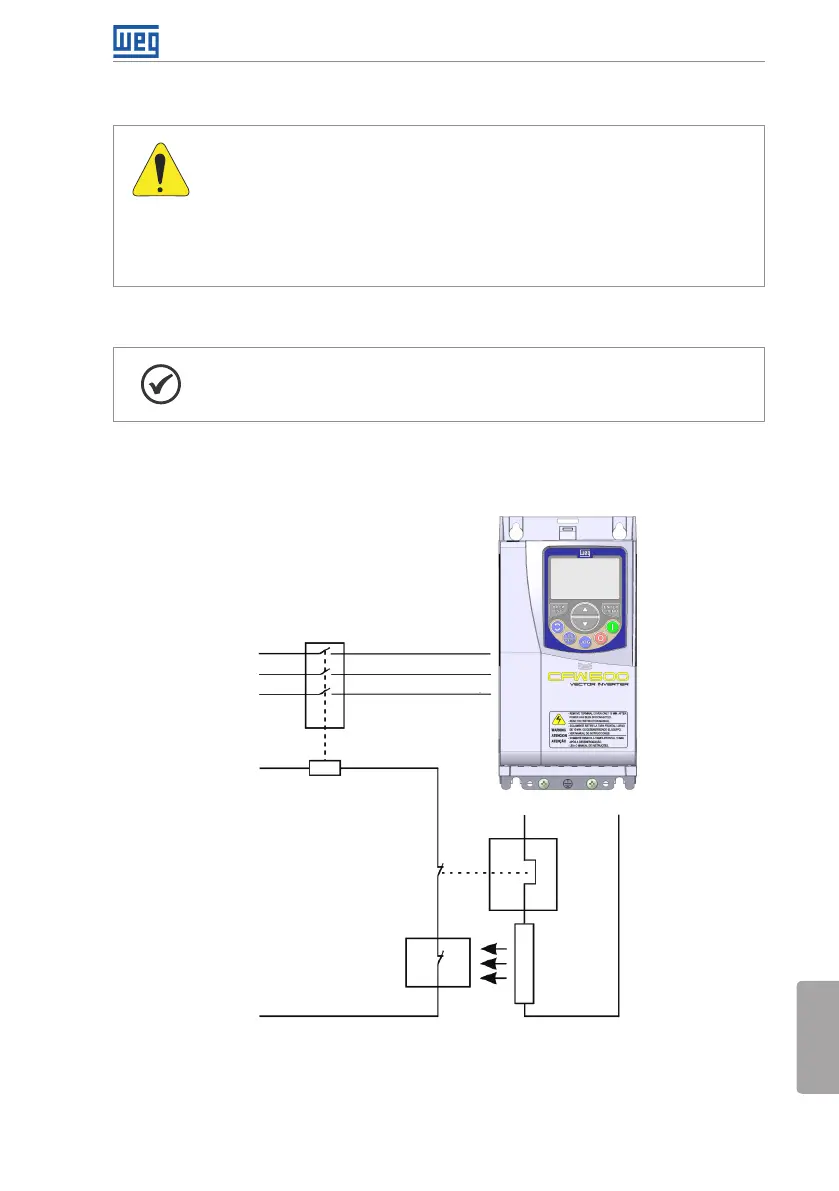

Figura 3.2: Conexão do resistor de frenagem
