WEG CFW500 - Conexiones de Control

CFW500 | 73
Instalación y Conexión
Español
3.2.5 Conexiones de Control
Las conexiones de control (entrada/salida analógica, entradas/salidas digitales y interfaz RS485)
deben ser hechas de acuerdo con la especificación del conector del módulo plug-in conectado
al CFW500, consulte la guía del módulo plug-in en el embalaje del módulo del producto. Las
funciones y conexiones típicas para el módulo plug-in estándar CFW500-IOS son presentadas
en la Figura 3.4 en la página 73. Para más detalles sobre las especificaciones de las señales
del conector consulte el Capítulo 8 ESPECIFICACIONES TÉCNICAS en la página 96.
DI1
DI2
DI3
DI4
+24 V D O1- R L- N A DO1-RL-F DO1-RL-NC
GND
GND
A-RS485 (-)
B-RS485 (+)
GND (485)
rpm
+10 V
AI1
GND
AO1
>300 Ω
+24 V
≥5 kΩ
DO2-TR
Conector Descripción
(**)
Borne superior
1 DI1 Entrada digital 1
3 DI2 Entrada digital 2
(*)
5 DI3 Entrada digital 3
7 DI4 Entrada digital 4
9 +24 V Fuente +24 Vcc
11 DO1- R L- N A
Salida digital 1
(Contacto NA del relé)
13 D O1-R L- C
Salida digital 1
(Punto común del relé 1)
15 DO1-RL-NC
Salida digital 1
(Contacto NC del relé)
17 GND Referencia 0 V
Borne inferior
2 AO1
Salida analógica 1
4 GND Referencia 0 V
6 AI1 Entrada analógica 1
8 +10 V
Referencia +10 Vcc
para potenciómetro
10 DO2-TR
Salida digital 2
(Transistor)
12 GND Referencia 0 V
14 RS485 - A RS485 (Terminal A)
16 RS485 - B RS485 (Terminal B)
18 GND (485) GND (RS485)
(*) La entrada digital 2 (DI2) también puede ser usada como entrada en frecuencia (FI). Para más detalles consulte el manual
de programación del CFW500.
(**) Para más informaciones consulte la especificación detallada en la Sección 8.2 DATOS DE LA ELECTRÓNICA/
GENERALES en la página 96.

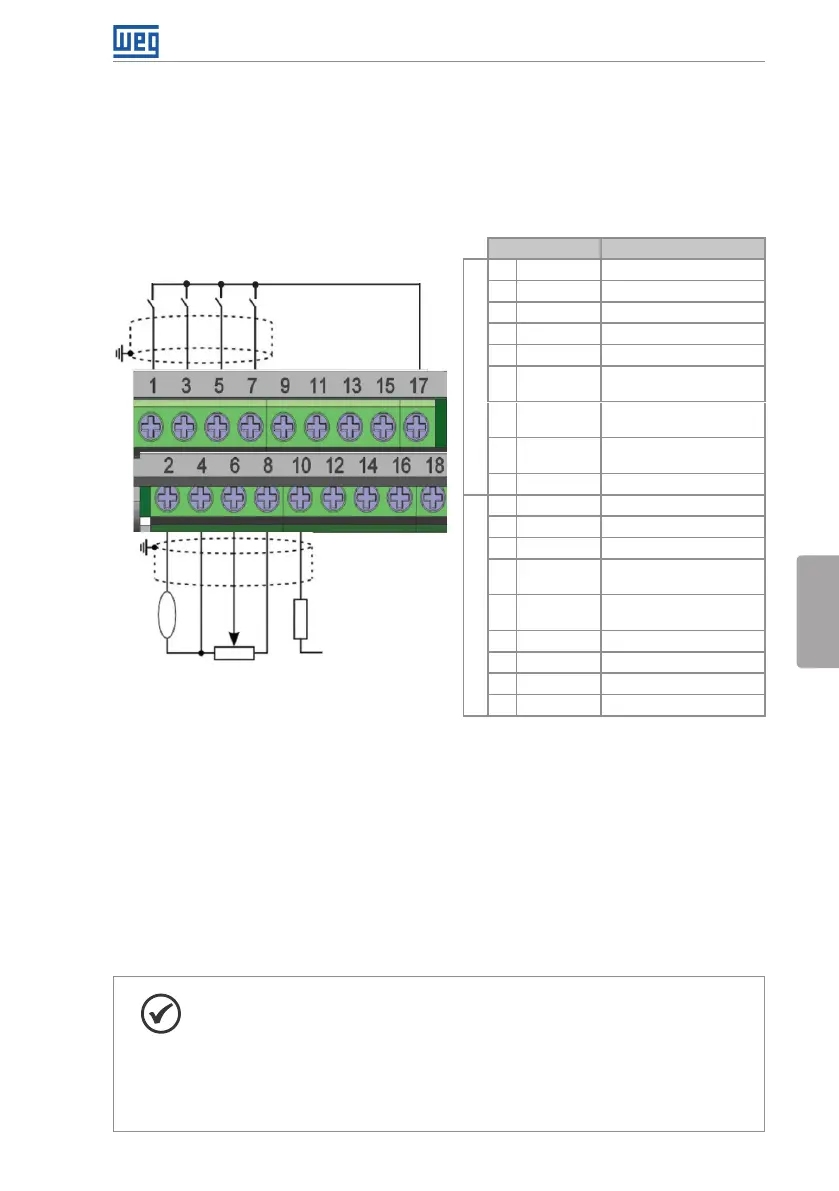

Figura 3.4: Señales del conector del módulo plug-in CFW500-IOS
La localización del módulo plug-in y DIP-switches para selección del tipo de señal de la entrada
y salida analógica y de la terminación de la red RS485 pueden ser mejor visualizadas en la
Figura A.2 en la página 153.
Los inversores CFW500 son suministrados con las entradas digitales configuradas como
activo bajo (NPN), entrada y salida analógica configuradas para señal en tensión 0...10 V y con
resistores de terminación del RS485 apagados.
¡NOTA!
 Para utilizar las entradas y/o salidas analógicas con señal en corriente, se
debe ajustar la llave S1 y los parámetros relacionados según la Tabla 3.2 en
la página 74. Para más informaciones consulte el manual de programación
del CFW500.
 Para alterar las entradas digitales de activo bajo para activo alto, verificar
utilización del parámetro P0271 en el manual de programación del CFW500.
