4 HMI E PROGRAMAÇÃO BÁSICA
4.1 USO DA HMI PARA OPERAÇÃO DO INVERSOR
Através da HMI é possível o comando do inversor, a visualização e o ajuste de todos os
parâmetros. A HMI apresenta dois modos de operação: monitoração e parametrização. As
funções das teclas e os campos do display ativos na HMI variam de acordo com o modo de
operação. O modo de parametrização é constituído de três níveis.
Pressione esta tecla para acelerar o motor até a velocidade ajustada em P0122 pelo tempo
determinado pela rampa de aceleração. A velocidade do motor é mantida enquanto a tecla é
pressionada. Quando a tecla é liberada, o motor é desacelerado durante o tempo determinado
pela rampa de desaceleração, até a sua parada.
Esta função esta ativa quando todas as condições abaixo forem satisfeitas:
1. Gira/Para = Para.
2. Habilita Geral = Ativo.
3. P0225 = 1 em LOC e/ou P0228 = 1 em REM.
Pressione esta tecla para alterar
entre o modo LOCAL e o REMOTO.
Ativa quando:
P0220 = 2 ou 3
Pressione esta tecla para definir a
direção de rotação do motor.
Ativa quando:
P0223 = 2 ou 3 em LOC e/ou
P0226 = 2 ou 3 em REM
- Quando no modo parametrização,
nível 1: pressione esta tecla para
retornar ao modo de monitoração.
- Quando no modo parametrização,
nível 2: pressione esta tecla
para retornar ao nível 1 do modo
parametrização.
- Quando no modo parametrização,
nível 3: pressione esta tecla para
cancelar o novo valor (não salva o
novo valor) e irá retornar ao nível 2
do modo parametrização.
- Quando no modo monitoração:
pressione a tecla para aumentar a
velocidade.
- Quando no modo parametrização,
nível 1: pressione esta tecla para ir
ao grupo anterior.
- Quando no modo parametrização,
nível 2: pressione esta tecla para ir
ao próximo parâmetro.
- Quando no modo parametrização,
nível 3: pressione esta tecla para
incrementar conteúdo do parâmetro.
- Quando no modo monitoração: pressione esta
tecla para entrar no modo parametrização.
- Quando no modo parametrização, nível 1:
pressione esta tecla para selecionar o grupo de
parâmetros desejado - exibe os parâmetros do
grupo selecionado.
- Quando no modo parametrização, nível 2:
pressione esta tecla para exibir o parâmetro
- exibe o conteúdo do parâmetro para a
modificação do conteúdo.
- Quando no modo parametrização, nível 3:
pressione esta tecla para salvar o novo
conteúdo do parâmetro - retorna para o
nível 2 do modo parametrização.
- Quando no modo monitoração: pressione esta
tecla para diminuir a velocidade.
- Quando no modo parametrização, nível 1:
pressione esta tecla para ir ao próximo grupo.
- Quando no modo parametrização, nível 2:
pressione esta tecla para ir ao parâmetro anterior.
- Quando no modo parametrização, nível 3:
pressione esta tecla para decrementar
conteúdo do parâmetro.
Pressione esta tecla para acelerar o motor com
tempo determinado pela rampa de aceleração.
Ativa quando:
P0224 = 0 em LOC ou
P0227 = 0 em REM
Pressione esta tecla para desacelerar o motor
com tempo determinado pela rampa de
desaceleração.
Ativa quando:
P0224 = 0 em LOC ou
P0227 = 0 em REM

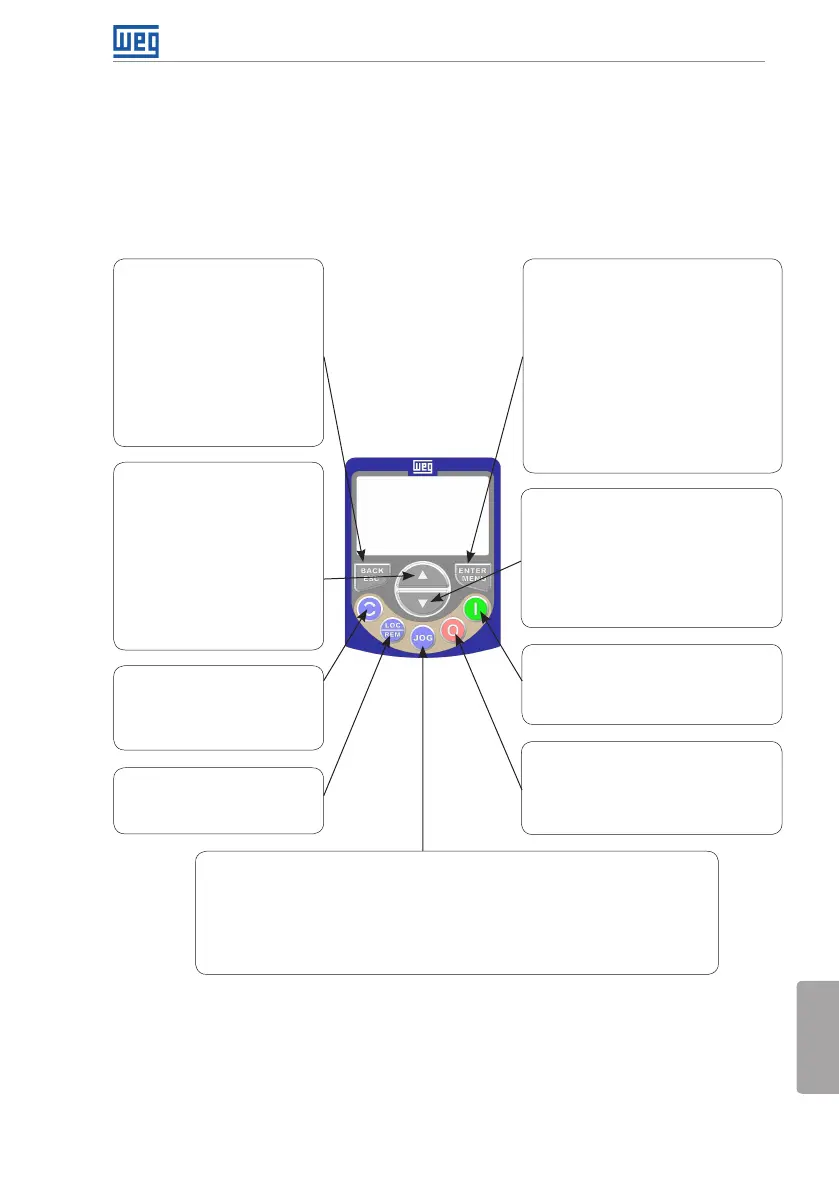

Figura 4.1: Teclas da HMI
