130 | CFW500
HMI e Programação Básica
Português
4.2 INDICAÇÕES NO DISPLAY DA HMI
Estado do inversor
Mostrador secundário
Unidade de medida
(refere-se ao valor
do mostrador
principal)
Barra para monitoração
de variável
Menu (para seleção
dos grupos de
parâmetros) -
somente um grupo
de parâmetros é
mostrado cada vez.
Mostrador principal

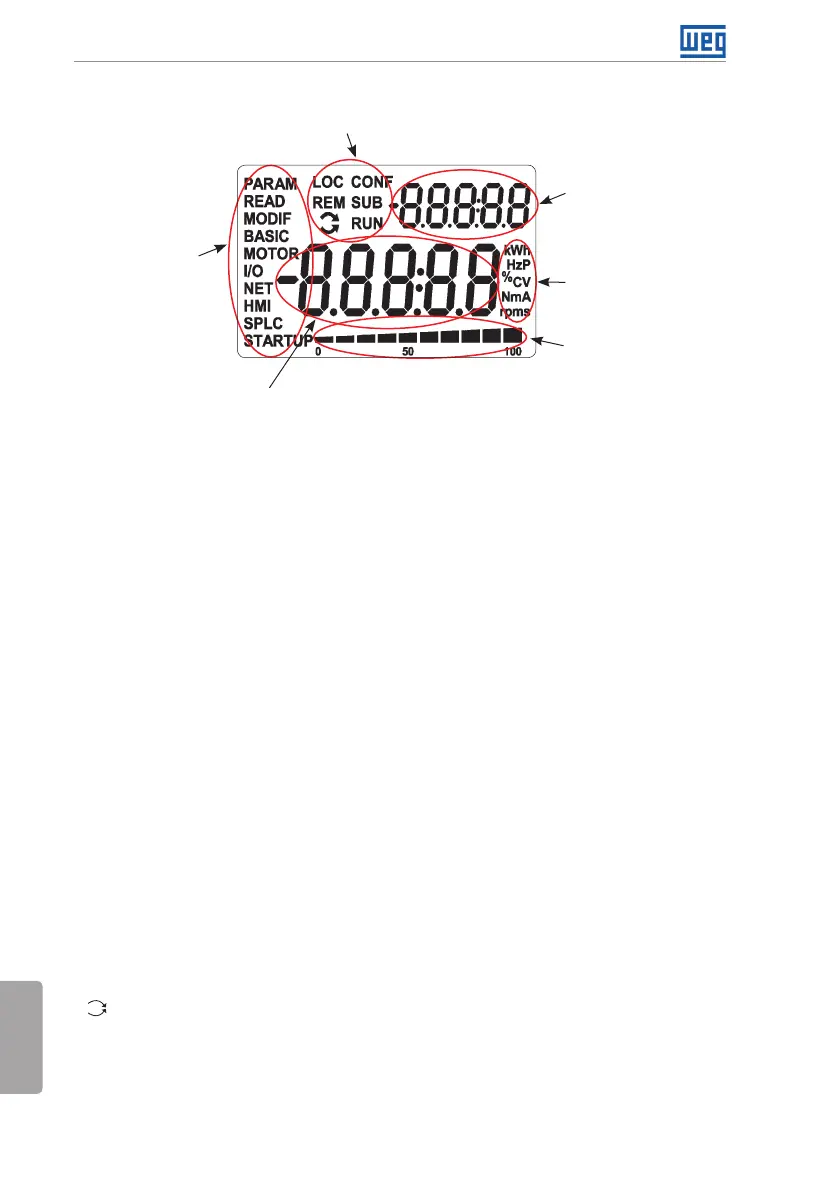

Figura 4.2: Áreas do display
Grupos de parâmetros disponíveis no campo Menu:
 PARAM: todos os parâmetros.
 READ: somente os parâmetros de leitura.
 MODIF: somente parâmetros alterados em relação ao padrão de fábrica.
 BASIC: parâmetros para aplicação básica.
 MOTOR: parâmetros relacionados ao controle do motor.
 I/O: parâmetros relacionados a entradas e saídas, digitais e analógicas.
 NET: parâmetros relacionados as redes de comunicação.
 HMI: parâmetros para configuração da HMI.
 SPLC: parâmetros relacionados à SoftPLC.
 STARTUP: parâmetros para Start-up orientado.
Estados do inversor:
 LOC: fonte de comandos ou referências local.
 REM: fonte de comandos ou referências remoto.
 : sentido de giro através das setas.
 CONF: erro de configuração.
 SUB: subtensão.
 RUN: execução.
