WEG CFW500 - Conexiones de Potencia

CFW500 | 67
Instalación y Conexión
Español
3.2.3 Conexiones de Potencia
Blindaje
PE
Seccionadora
Fusibles
R
S
T
Red
PE
WVU
R BRS T U-Ud +Ud V W
PEPE
(*)
(*) Los bornes de potencia -Ud, BR y +Ud no están disponibles en los modelos del Tamaño A.
(a) Tamaños A, B, C y F
Blindaje
PE
Seccionadora
Fusibles
R
S
T
Red
PE WVU
R BR
DCR
S T U-Ud +Ud V W
PEPE
(b) Tamaños D y E

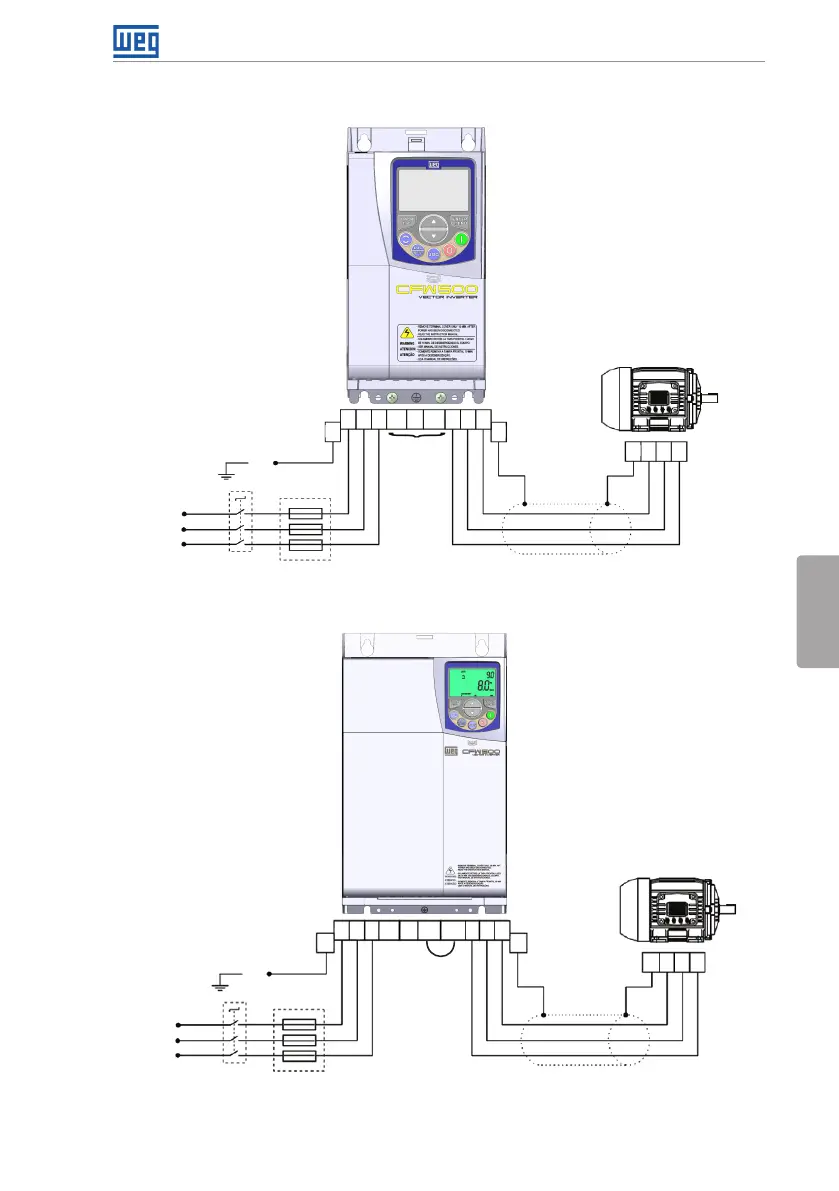

Figura 3.1: (a) y (b) Conexiones de potencia y aterramiento
