124 | CFW500
Instalação e Conexão
Português

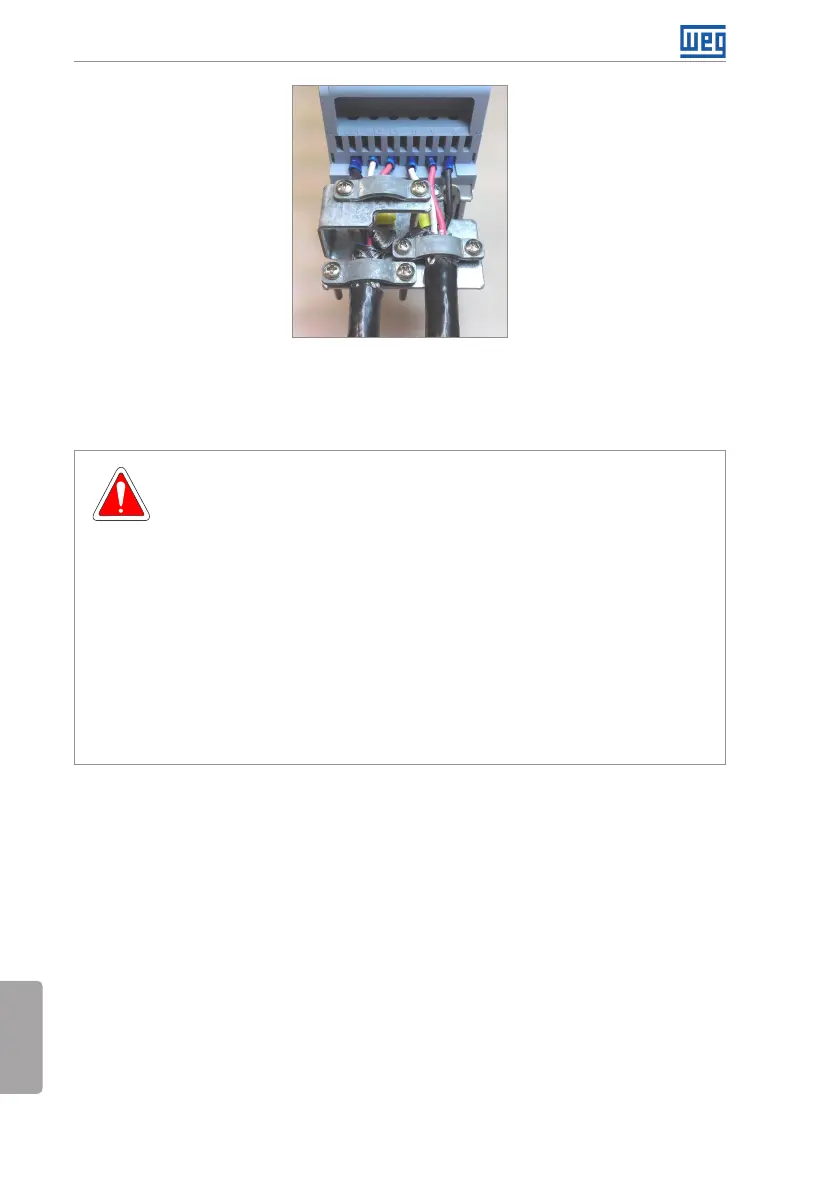

Figura 3.3: Detalhe da conexão da blindagem dos cabos da rede de alimentação e do motor com o
acessório CFW500-KPCSA
3.2.4 Conexões de Aterramento
PERIGO!
O inversor deve ser obrigatoriamente ligado a um terra de proteção (PE).
Utilizar fiação de aterramento com bitola, no mínimo, igual à indicada na
Tabela B.1 na página 157 e Tabela B.2 na página 159.
O torque máximo de aperto das conexões de aterramento é de 1,7 N.m
(15 lbf.in).
Conecte os pontos de aterramento do inversor a uma haste de aterramento
específica, ou ao ponto de aterramento específico ou ainda ao ponto de
aterramento geral (resistência ≤ 10 Ω).
O condutor neutro da rede que alimenta o inversor deve ser solidamente
aterrado, porém o mesmo não deve ser utilizado para aterramento do
inversor.
Não compartilhe a fiação de aterramento com outros equipamentos que
operem com altas correntes (ex.: motores de alta potência, máquinas de
solda, etc.).
