74 | CFW500
Instalación y Conexión
Español
Tabla 3. 2: Configuraciones de las llaves para selección del tipo de señal en la entrada y salida analógica
en el CFW500-IOS
Entrada/
Salida
Señal
Ajuste de la
Llave S1
Rango de
la Señal
Ajuste de Parámetros
AI1
Tensión S1.1 = 0FF 0...10 V P0233 = 0 (referencia directa) o 2 (referencia inversa)
Corriente S1.1 = 0N
0...20 mA P0233 = 0 (referencia directa) o 2 (referencia inversa)
4...20 mA P0233 = 1 (referencia directa) o 3 (referencia inversa)
AO1
Tensión S1.2 = 0N 0...10 V P0253 = 0 (referencia directa) o 3 (referencia inversa)
Corriente S1.2 = 0FF
0...20 mA P0253 = 1 (referencia directa) o 4 (referencia inversa)
4...20 mA P0253 = 2 (referencia directa) o 5 (referencia inversa)
¡NOTA!
Configuraciones para conexión de la RS485:
 S1.3 = 0N y S1.4 = 0N: terminación RS485 conectada.
 S1.3 = 0FF y S1.4 = 0FF: terminación RS485 desconectada.
Cualquier otra combinación de las llaves no es permitida.
Para una correcta instalación del cableado de control, utilice:
1. Dimensionamiento de los cables: 0,5 mm
2
(20 AWG) a 1.5 mm
2
(14 AWG).
2. Torque máximo: 0,5 N.m (4,50 lbf.in).
3. Cableados en el conector del módulo plug-in con cable blindado y separados de los demás
cableados (potencia, comando en 110 V / 220 Vca, etc.), según el Ítem 3.2.6 Distancia para
Separación de Cables en la página 75. En caso que el cruzamiento de estos cables
con los demás sea inevitable, el mismo debe ser hecho de forma perpendicular entre los
mismos, manteniendo el alejamiento mínimo de 5 cm en este punto.

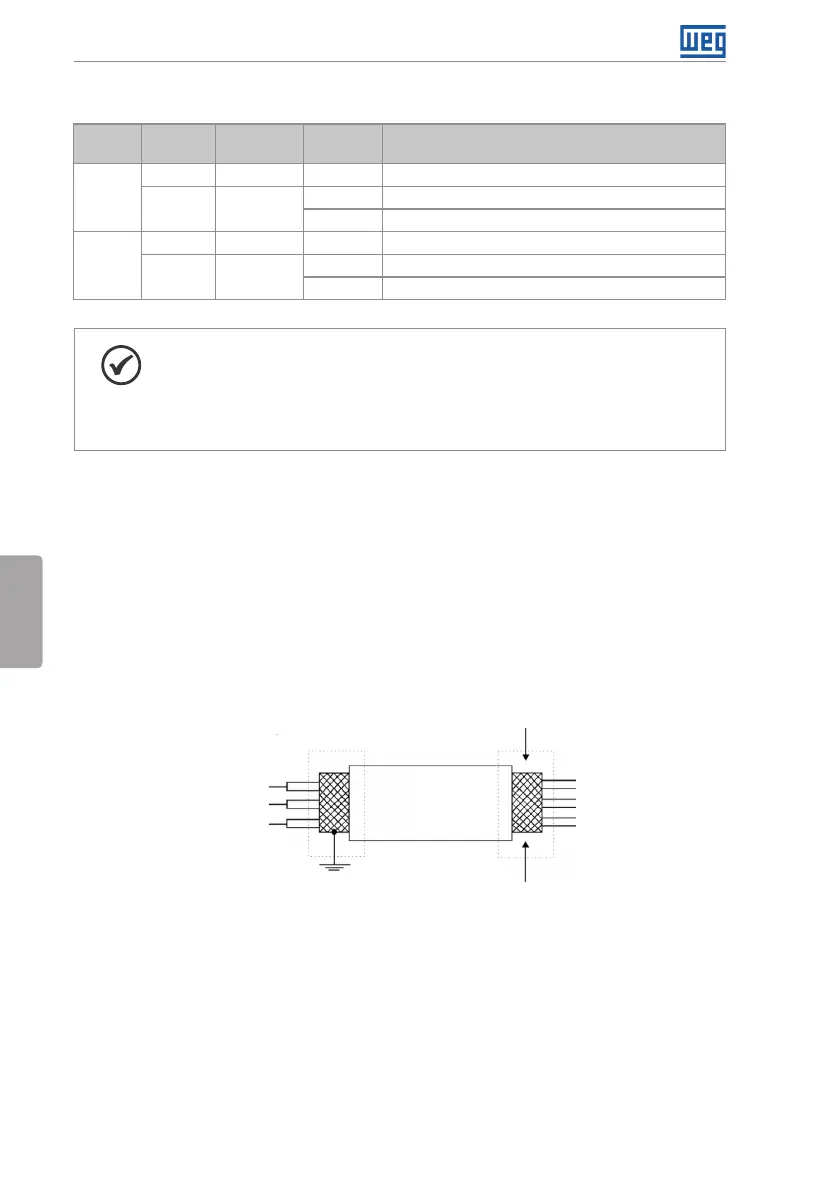

Conectar el blindaje de acuerdo con la figura abajo:
No aterrar
Aislar con cinta
Lado del
convertidor
Figura 3.5: Conexión del blindaje
4. Relés, contactores, solenoides o bobinas de frenos electromecánicos instalados próximos
a los inversores pueden eventualmente generar interferencias en el circuito de control. Para
eliminar este efecto, deben ser conectados supresores RC en paralelo con las bobinas de
estos dispositivos, en el caso de alimentación CA, y diodos de rueda libre en el caso de
alimentación CC.
5. En la utilización de la HMI externa (consulte la Sección 7.2 ACCESORIOS en la página 93),
se debe tener el cuidado de separar el cable que la conecta al convertidor de los demás
cables existentes en la instalación manteniendo una distancia mínima de 10 cm.
