Frame Sizes D and E
Tamaños D y E
Mecânicas D e E
3
2
5
6
1
AI1
AO1
RS485
{
4
NC
Frame Size F
Tamaño F
Mecânica F
6
2
1
4
3
5
4
AI1
AO1
RS485
1 - nameplate affixed to the side of
the inverter
2 - nameplate under the plug-in
module
3 - DIP-switches for selecting
the signal type of the analog
inputs and outputs and RS485
termination resistors
4 - grounding bolt / key of RFI filter
capacitors
5 - nameplate of the control
terminals functions
6 - connector for CFW500-MMF
accessory
1 - etiqueta de identificación en la
lateral del convertidor
2 - etiqueta de identificación debajo
del módulo plug-in
3 - DIP-switches para selección del
tipo de señal de las entradas y
salidas analógicas y resistores de
la terminación RS485
4 - tornillos / llave de aterramiento de
los capacitores de filtro RFI
5 - etiqueta de identificación de las
funciones de los bornes de control
6 - conectador para el accesorio
CFW500-MMF
1 - etiqueta de identificação na
lateral do inversor
2 - etiqueta de identificação sob
o módulo plug-in
3 - DIP-switches para seleção do
tipo de sinal das entradas e
saídas analógicas e resistores
de terminação do RS485
4 - parafusos / chave de
aterramento dos
capacitores do filtro RFI
5 - etiqueta de identificação das
funções dos bornes de controle
6 - conector para acessório
CFW500-MMF

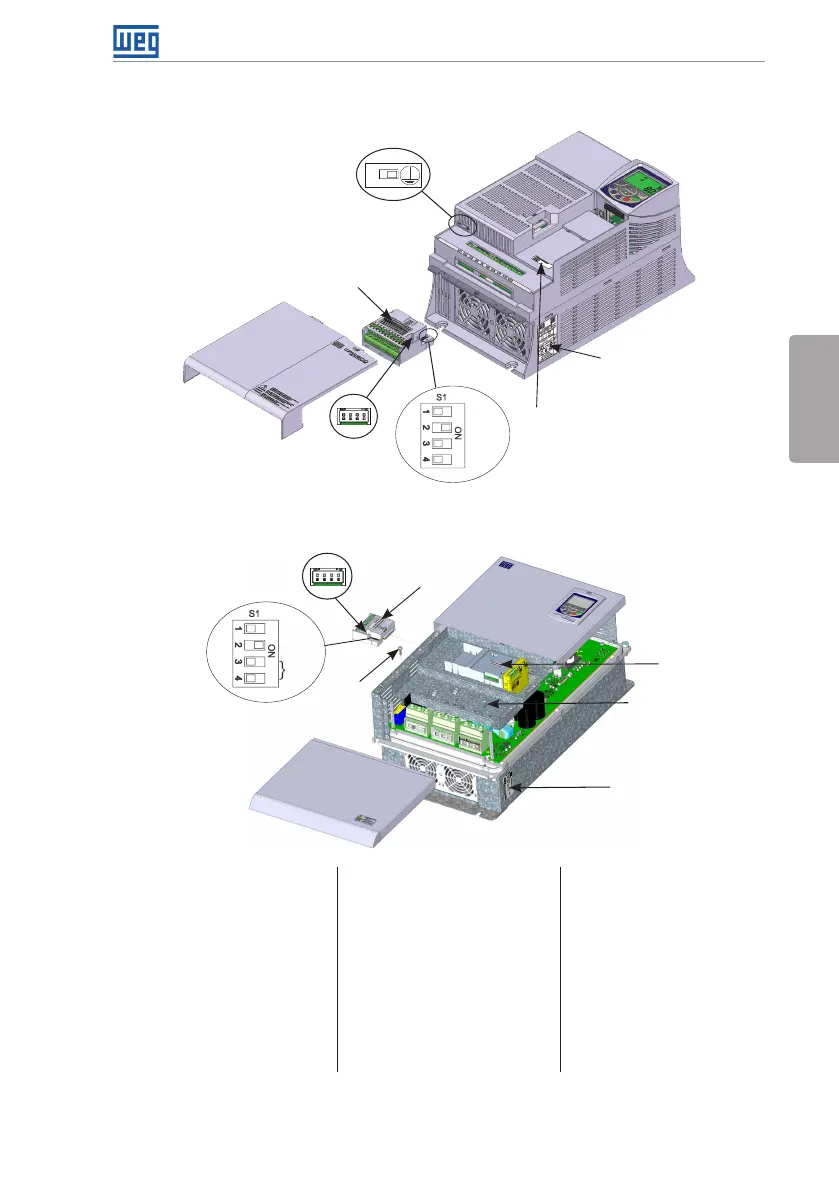

Figure A.2: Location of the nameplates and DIP-switches
Figura A.2: Localización de las etiquetas de identificación y DIP-switches
Figura A.2: Localização das etiquetas e DIP-switches
