126 | CFW500
Instalação e Conexão
Português
Tabela 3.2: Configurações das chaves para seleção do tipo de sinal na entrada e saída analógica no
CFW500-IOS
Entrada/
Saída
Sinal
Ajuste da
Chave S1
Faixa do
Sinal
Ajuste de Parâmetros
AI1
Tensão
S1.1 = OFF 0...10 V P0233 = 0 (referência direta) ou 2 (referência inversa)
Corrente
S1.1 = ON
0...20 mA P0233 = 0 (referência direta) ou 2 (referência inversa)
4...20 mA P0233 = 1 (referência direta) ou 3 (referência inversa)
AO1
Tensão
S1.2 = ON 0...10 V P0253 = 0 (referência direta) ou 3 (referência inversa)
Corrente
S1.2 = OFF
0...20 mA P0253 = 1 (referência direta) ou 4 (referência inversa)
4...20 mA P0253 = 2 (referência direta) ou 5 (referência inversa)
NOTA!
Configurações para ligação da RS485:
 S1.3 = ON e S1.4 = ON: terminação RS485 ligada.
 S1.3 = OFF e S1.4 = OFF: terminação RS485 desligada.
Qualquer outra combinação das chaves não é permitida.
Para correta instalação da fiação de controle, utilize:
1. Bitola dos cabos: 0,5 mm² (20 AWG) a 1,5 mm² (14 AWG).
2. Torque máximo: 0,5 N.m (4,50 lbf.in).
3. Fiações no conector do módulo plug-in com cabo blindado e separadas das demais fiações
(potência, comando em 110 V / 220 Vca, etc), conforme o Item 3.2.6 Distância para Separação
de Cabos na página 127. Caso o cruzamento destes cabos com os demais seja inevitável,
o mesmo deve ser feito de forma perpendicular entre eles, mantendo o afastamento mínimo
de 5 cm neste ponto.

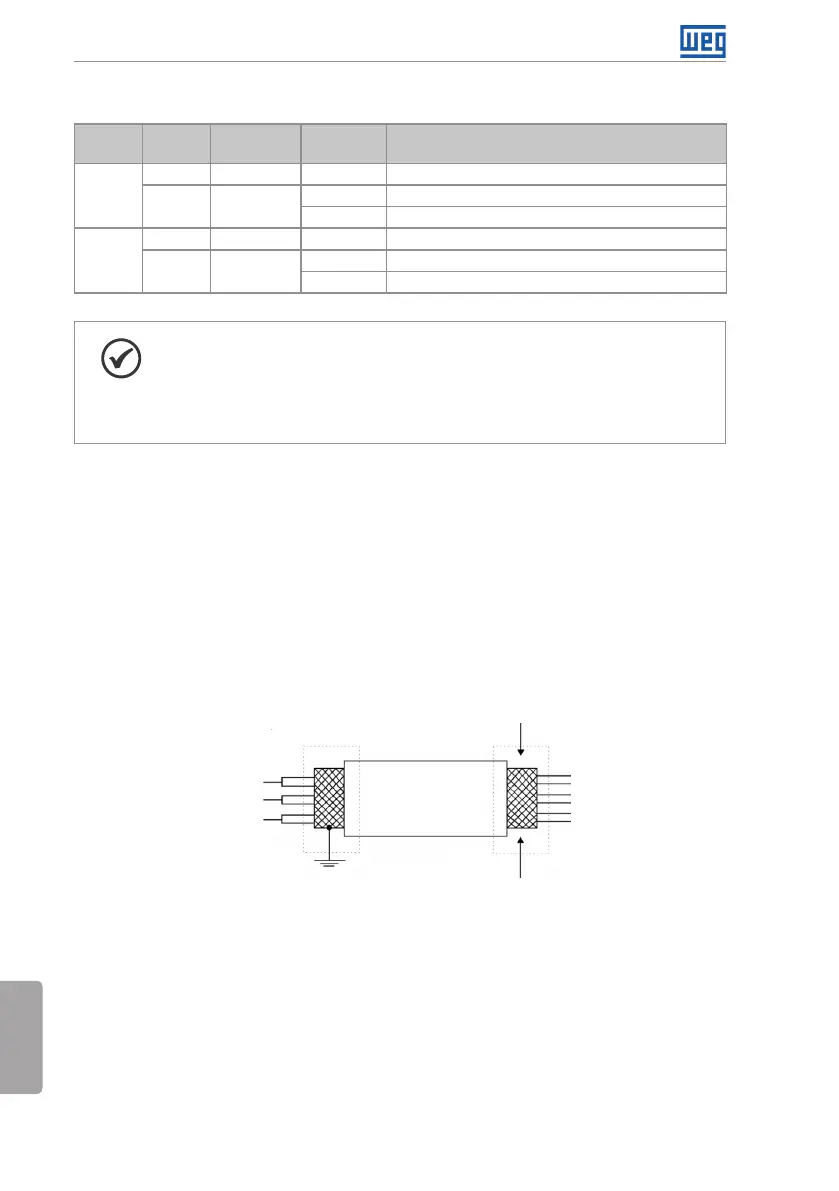

Conectar a blindagem de acordo com a figura abaixo:
Não aterrar
Isolar com fita
Lado do
inversor
Figura 3.5: Conexão da blindagem
4. Relés, contatores, solenóides ou bobinas de freios eletromecânicos instalados próximos aos
inversores podem eventualmente gerar interferências no circuito de controle. Para eliminar este
efeito, supressores RC devem ser conectados em paralelo com as bobinas destes dispositivos, no
caso de alimentação CA, e diodos de roda-livre no caso de alimentação CC.
5. Na utilização da HMI externa (consulte a Seção 7.2 ACESSÓRIOS na página 145), deve-se
ter o cuidado de separar o cabo que a conecta ao inversor dos demais cabos existentes na
instalação mantendo uma distância mínima de 10 cm.
