Modo Monitoração
 É o estado inicial da HMI após a energização
e da tela de inicialização, com valores padrão
de fábrica
 O campo Menu não está ativo nesse modo
 Os campos mostrador principal, mostrador
secundário da HMI e a barra para monitoração
indicam os valores de três parâmetros pré-
definidos por P0205, P0206 e P0207
 Partindo do modo de monitoração, ao pressionar
a tecla ENTER/MENU comuta-se para o modo
parametrização
Monitoração
Parametrização
Nível 1
Parametrização
Nível 2
Parametrização
Nível 3
BACK
ESC
BACK
ESC
BACK
ESC
ENTER
MENU
ENTER
MENU
ENTER
MENU
Modo Parametrização
Nível 1:
 Este é o primeiro nível do modo parametrização.
É possível escolher o grupo de parâmetro
utilizando as teclas e
 Os campos mostrador principal, mostrador
secundário, barra para monitoração de variável
e unidades de medida não são mostrados
nesse nível
 Pressione a tecla ENTER/MENU para ir ao
nível 2 do modo parametrização - seleção de
parâmetros
 Pressione a tecla BACK/ESC para retornar ao
modo monitoração
Nível 2:
 O número do parâmetro é exibido no mostrador
principal e o seu conteúdo no mostrador
secundário
 Use as teclas e para encontrar o
parâmetro desejado
 Pressione a tecla ENTER/MENU para ir ao
nível 3 do modo parametrização - alteração do
conteúdo dos parâmetros
 Pressione a tecla BACK/ESC para retornar ao
nível 1 do modo parametrização
Nível 3:
 O conteúdo do parâmetro é exibido no
mostrador principal e o número do parâmetro
no mostrador secundário
 Use as teclas e para configurar o novo
valor para o parâmetro selecionado
 Pressione a tecla ENTER/MENU para
confirmar a modificação (salvar o novo valor) ou
BACK/ESC para cancelar a modificação (não
salva o novo valor). Em ambos os casos a HMI
retorna para o nível 2 do modo parametrização

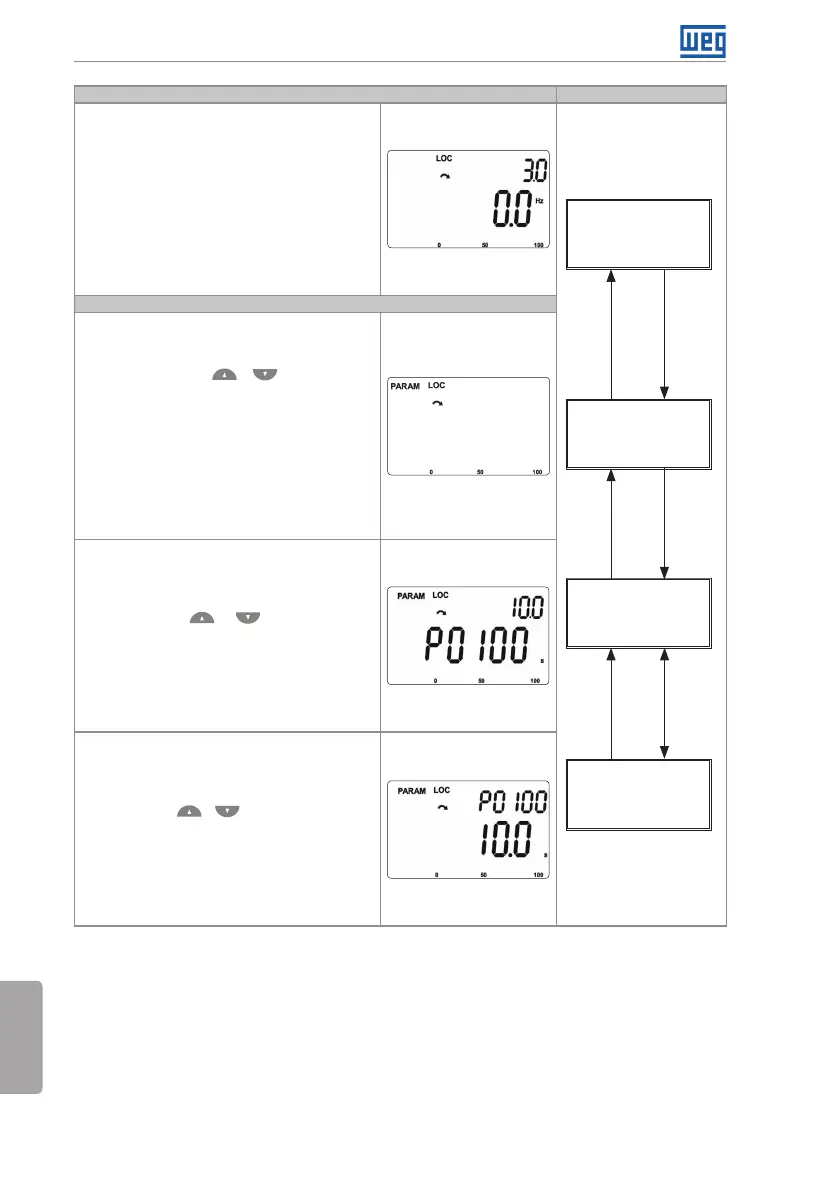

Figura 4.3: Modos de operação da HMI
