80 | CFW500
HMI y Programación Básica
Español
Modo Monitoreo
 Es el estado inicial de la HMI trás la energización
y del display de inicialización, con valores
estándar de fábrica
 El campo Menú no está activo en ese modo.
 Los campos mostrador principal, mostrador
secundario de la HMI y la barra para monitora
y o indican los valores de tres parámetros
predefinidos por P0205, P0206 y P0207
 Partiendo del modo de monitoreo, al presionar
la tecla ENTER/MENU se conmuta para el
modo parametrización
Monitoreo
Parametrización
Nivel 1
Parametrización
Nivel 2
Parametrización
Nivel 3
BACK
ESC
BACK
ESC
BACK
ESC
ENTER
MENU
ENTER
MENU
ENTER
MENU
Modo Parametrización
NiveI 1:
 Este es el primer nivel del modo parametrización.
Es posible escoger el grupo de parámetro
utilizando las teclas y
 Los campos mostrador principal, mostrador
secundario, barra para monitoreo de variable
y unidades de medida no son mostrados en
ese nivel
 Presione la tecla ENTER/MENU para ir al
nivel 2 del modo parametrización - selección
de parámetros
 Presione la tecla BACK /ESC para retornar al
modo monitoreo
NiveI 2:
 El número del parámetro es exhibido en el
display principal y su contenido en el display
secundario
 Use las teclas y para encontrar el
parámetro deseado
 Presione la tecla ENTER/MENU para ir al nivel
3 del modo parametrización - alteración del
contenido de los parámetros
 Presione la tecla BACK/ESC para retornar al
nivel 1 del modo parametrización
NiveI 3:
 El contenido del parámetro es exhibido en el
display principal y el número del parámetro en
el display secundario
 Use las teclas y para configurar el
nuevo valor para el parámetro seleccionado
 Presione la tecla ENTER/MENU para
confirmar la modificación (guardar el nuevo
valor) o BACK/ESC para cancelar la
modificación (no guarda el nuevo valor). En
ambos casos la HMI retorna al nivel 2 del modo
parametrización

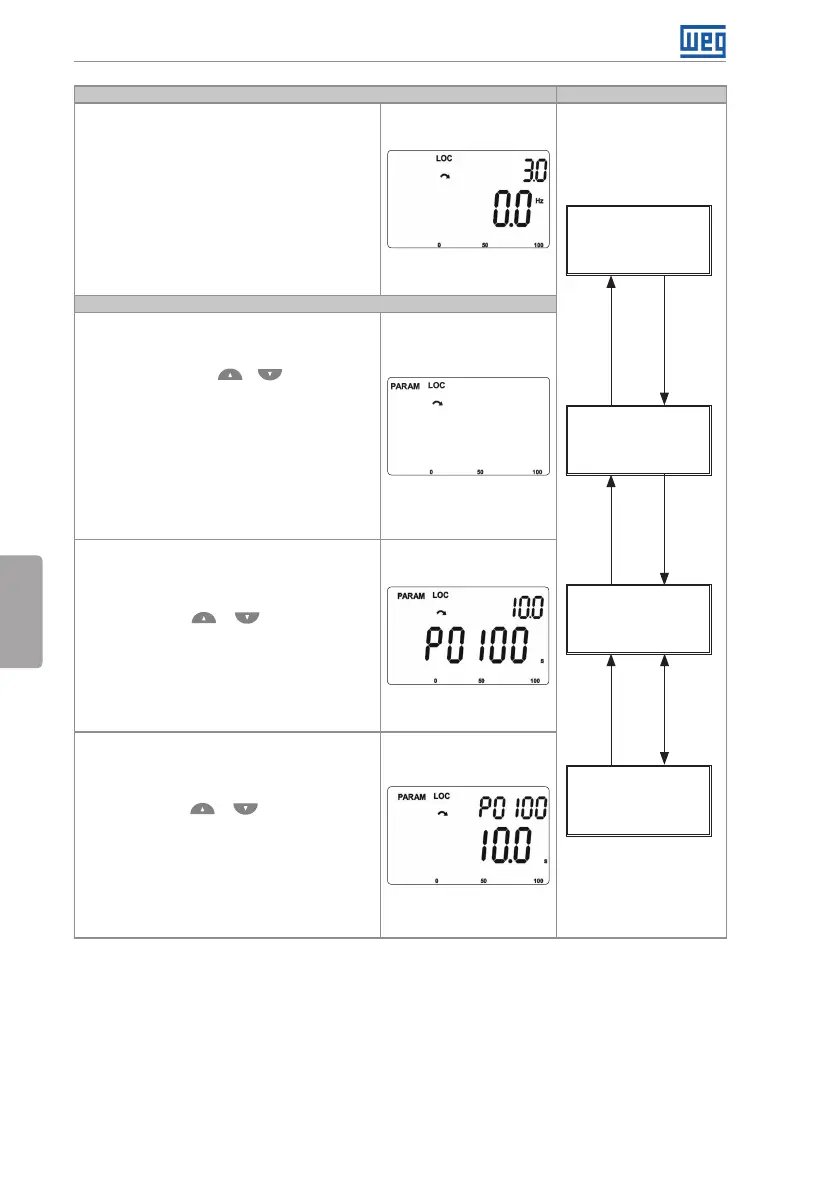

Figura 4.3: Modos de operación de la HMI
