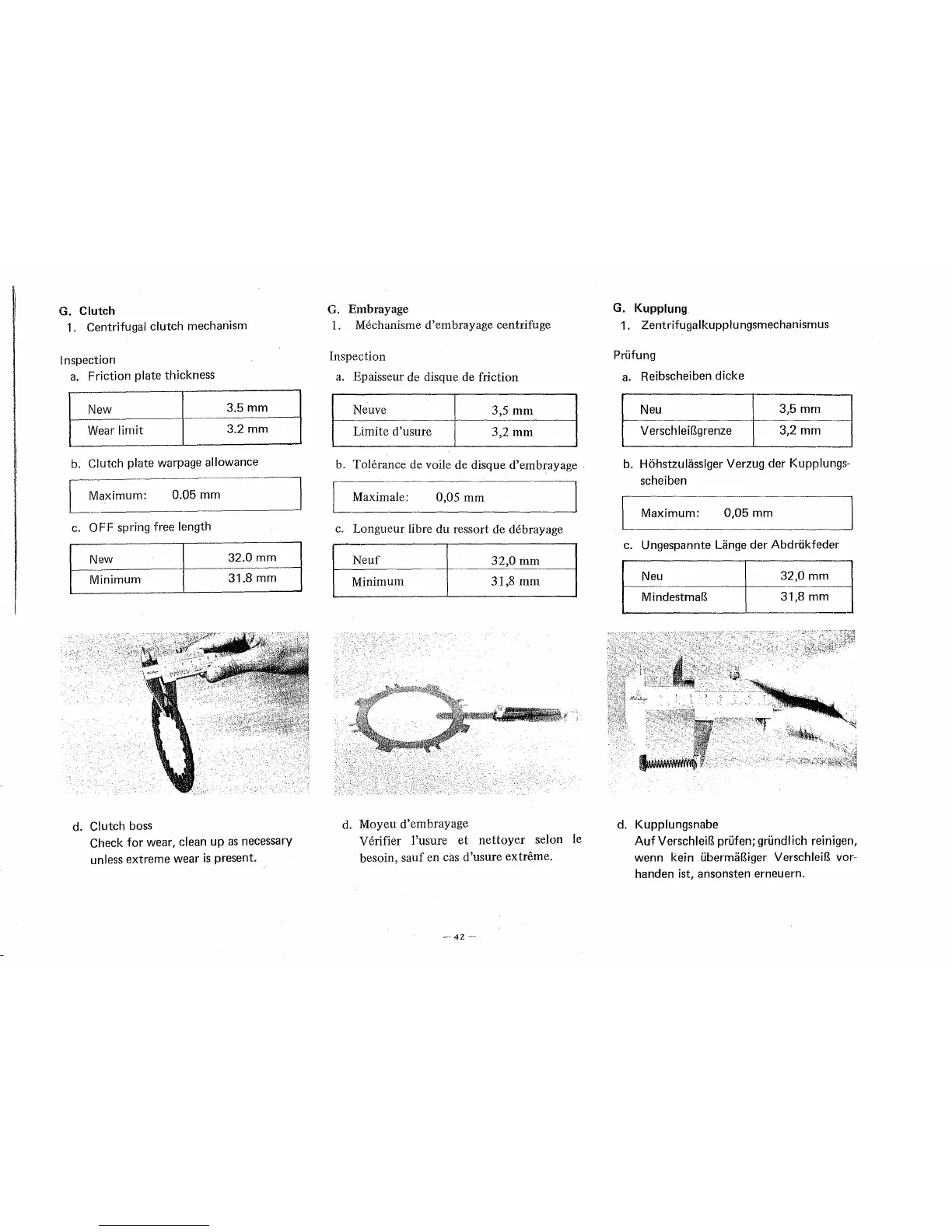

G. Clutch
1.
Centrifugal clutch mechanism
Inspection
a.
Friction plate thickness
New
3.5mm
Wear
limit
3.2 mm
b.
Clutch plate warpage allowance
Maximum:
0.05 mm
c.
OFF
spring free length
New
32.0
mm
Minimum
31.8 mm
d.
Clutch
boss
Check
for
wear, clean up
as
necessary
unless
extreme wear
is
present.
G.
Embrayage
1.
Mechanisme d'embrayage centrifuge
Inspection
a.
Epaisseur de disque de friction
Neuve
3,5 mm
Limite d 'usure
3,2mm
b. Tolerance de voile de disque d'embrayage .
Maximale:
0,05 mm
c.
Longueur libre du ressort de debrayage
Neuf
32,0
mm
Minimum
31,8
mm
d.
Moyeu d'embrayage
Verifier l'usure et
nettoyer
selon le
besoin, sauf en
cas d'usure extreme.
-42-
G.
Kupplung
1.
Zentrifugalkupplungsmechanismus
Prlifung
a.
Reibscheiben dicke
3,5mma
Neu
3,2 mm
'--~~~~~~~~-'-~~~~
VerschleiBgrenze
b.
Hohstzulasslger Verzug der Kupplungs-
scheiben
Maximum:
0,05
mm
J
c.
Ungespannte
Lange
der Abdrtikfeder
~--+----]
. Neu
32,0
mm
Mindestma~
31,8
mm
d. Kupplungsnabe
Auf
VerschleiB prufen; grundlich reinigen,
wenn kein
ubermaBiger VerschleiB vor-
handen ist, ansonsten erneuern.
