ENGINE REMOVAL
5-8
Removing the electronic parts

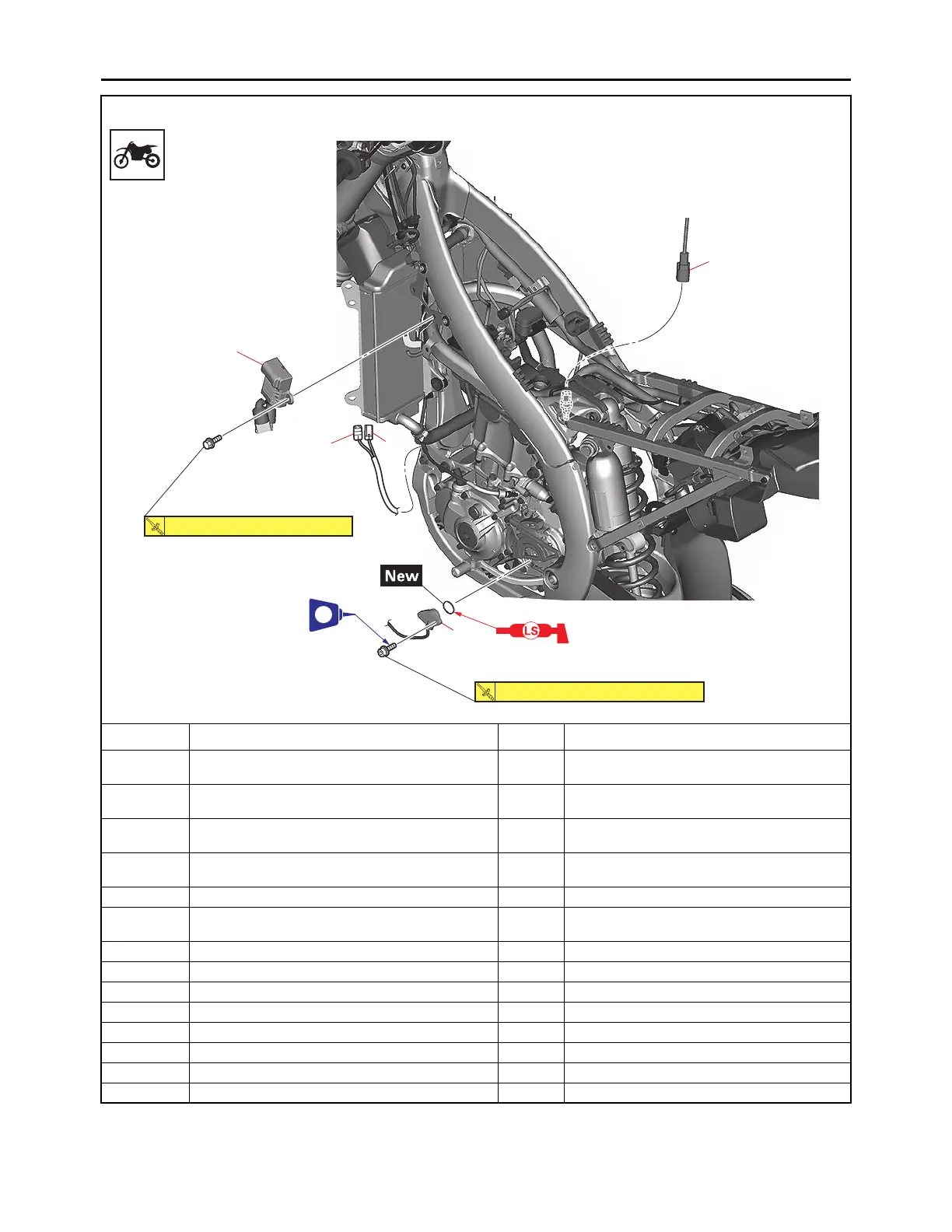

Order Job/Parts to remove Q’ty Remarks
Use a maintenance stand to raise the front
wheel off the ground.
Seat
Refer to “GENERAL CHASSIS” on page
4-1.
Side cover (left/right)
Refer to “GENERAL CHASSIS” on page
4-1.
Air scoop (left/right)
Refer to “GENERAL CHASSIS” on page
4-1.
Fuel tank Refer to “FUEL TANK” on page 7-1.
Air filter case cover
Refer to “CLEANING THE AIR FILTER ELE-
MENT” on page 3-16.
Intake air temperature sensor coupler Refer to “THROTTLE BODY” on page 7-4.
ECU Refer to “THROTTLE BODY” on page 7-4.
Ignition coil Refer to “THROTTLE BODY” on page 7-4.
1 Rectifier/regulator 1
2 Stator coil assembly coupler 1 Disconnect.
3 Crankshaft position sensor coupler 1 Disconnect.
4 Coolant temperature sensor coupler 1
5 Gear position switch 1
1
(2)
(2)
7 Nm (0.7 kgfm, 5.2 lbft)
3
4
2
3.5 Nm (0.35 kgfm, 2.6 lbft)
5
LT
