DE1-SoC User Manual
73
www.terasic.com
March 14, 2014
Connect a DVD players composite video output (yellow plug) to the Video-in RCA
jack (J6) on the DE1-SoC board, as shown in Figure 5-10. The DVD player has to be
configured to provide:
o NTSC output
o 60Hz refresh rate
o 4:3 aspect ratio
o Non-progressive video
Connect the VGA output of the DE1-SoC board to a VGA monitor.
Connect the audio output of the DVD player to the line-in port of the DE1-SoC board
and connect a speaker to the line-out port. If the audio output jacks from the DVD
player are RCA type, an adaptor is needed to convert to the mini-stereo plug supported
on the DE1-SoC board.
Load the bitstream into the FPGA by executing the batch file ‘DE1_SoC_TV.bat’ from
the directory \DE1_SoC_TV \demo_batch\. Press KEY0 on the DE1-SoC board to
reset the demonstration.

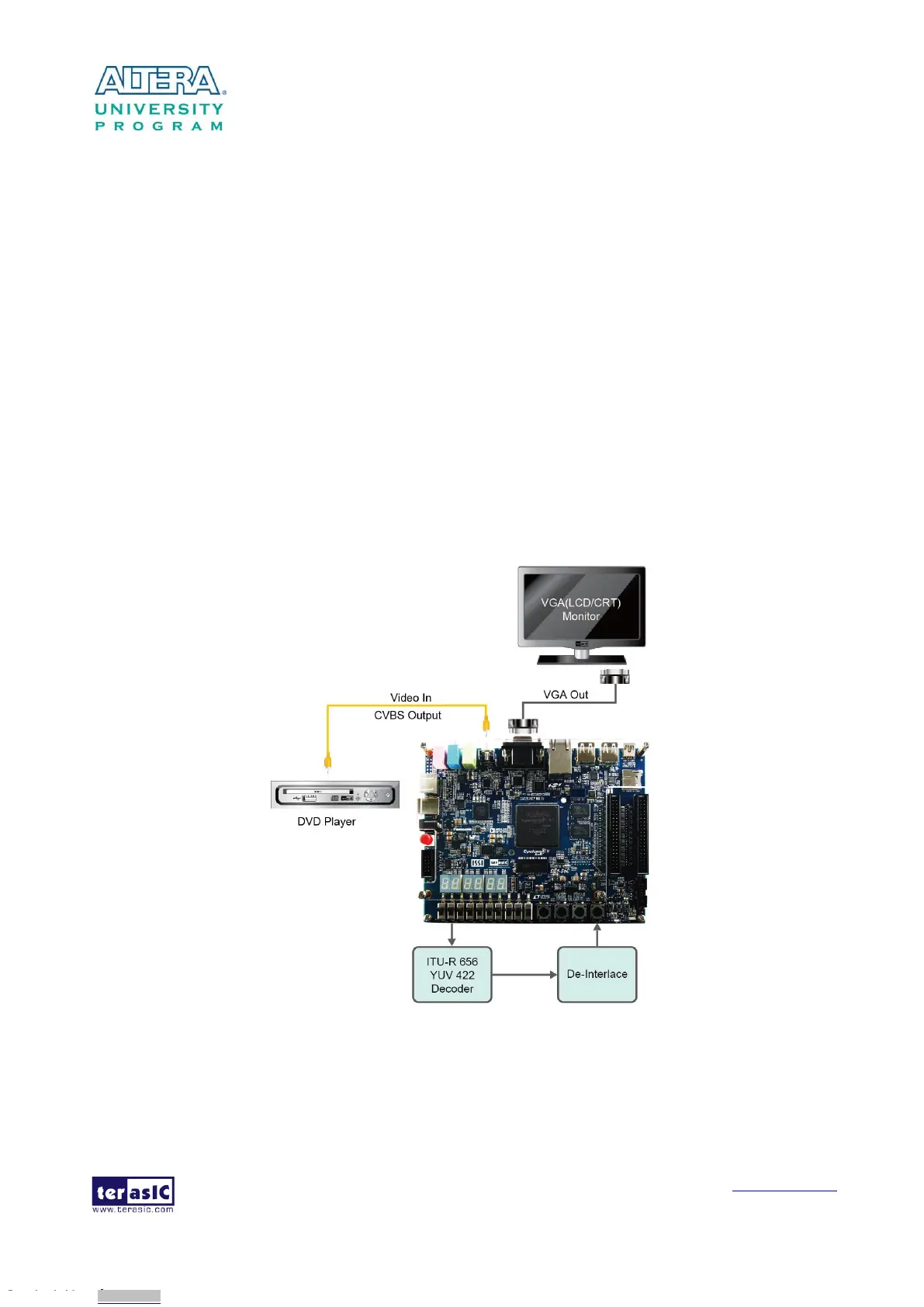

Figure 5-10 Setup for the TV box demonstration
