NL17
45mm
20mm
Buitenzijde van het eigendom
2 set fotocellen

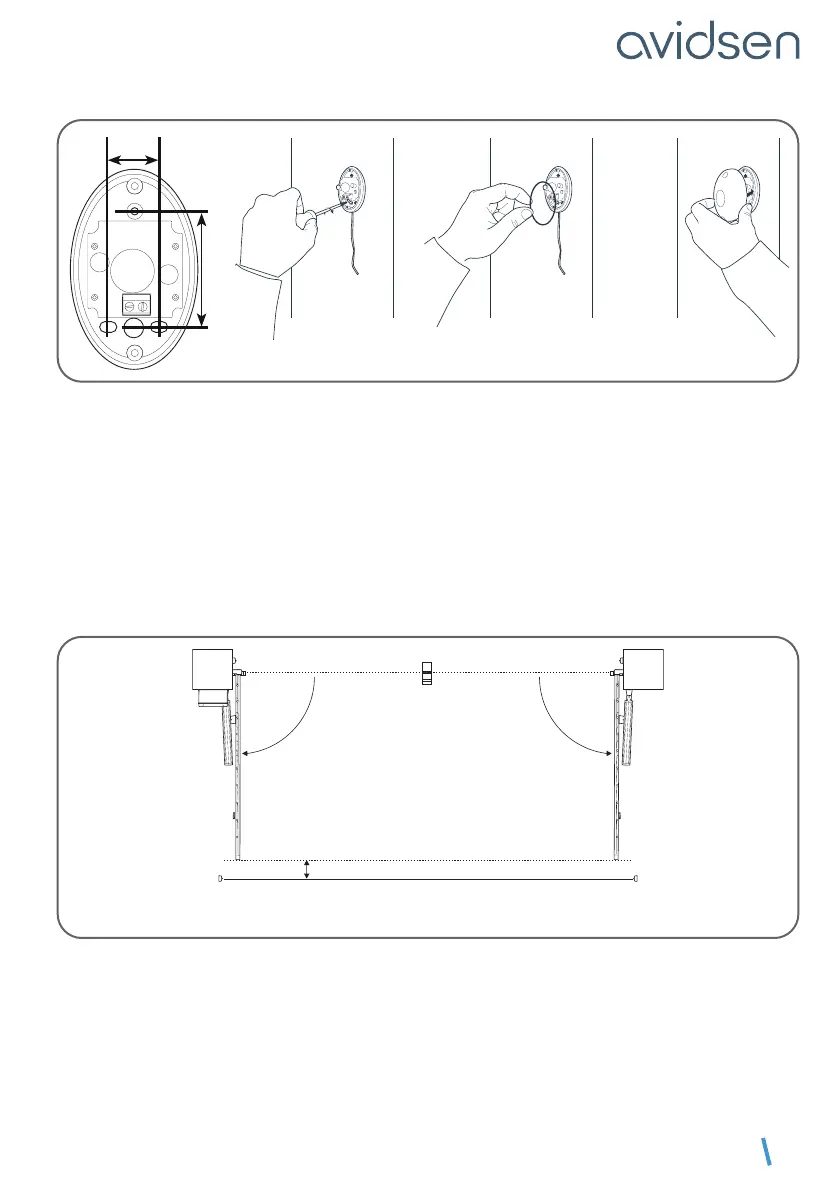

In het kader van een gebruik met de niet zichtbare poort, is het verplicht een tweede bundel fotocellen te
installeren om te voorkomen dat de poort opent terwijl iets (auto, persoon...) achter de poort staat.
• De fotocellen moeten perfect zijn uitgelijnd en parallel lopen.
• De ontvangende fotocellen (op de achterkant aangeduid met RX) moeten aan dezelfde kant van de poort
als het elektronicakastje geïnstalleerd worden.
• De fotocellen moeten worden geïnstalleerd aan de binnenzijde van het eigendom. De afstand tussen de
primaire contactlijsten van de poort in open positie op 90° en de fotocellen moet maximaal tussen 10 en
15cm bedragen.
• De steunen die gebruikt worden voor het bevestigen van de fotocellen moeten correct worden
vastgemaakt aan de grond en perfect uitgelijnd zijn.
• De fotocellen moeten exact op dezelfde hoogte worden geplaatst ten opzichte van de grond en deze
hoogte moet 30 tot 60cm bedragen.
Binnenzijde van het eigendom
Bovenaanzicht
90°
fotocel
fotocel
fotocel
fotocel
90°
min. 10cm/max. 15cm
Paar 1
Paar 2
C - INSTALLATIE
