3. Installazione del sistema

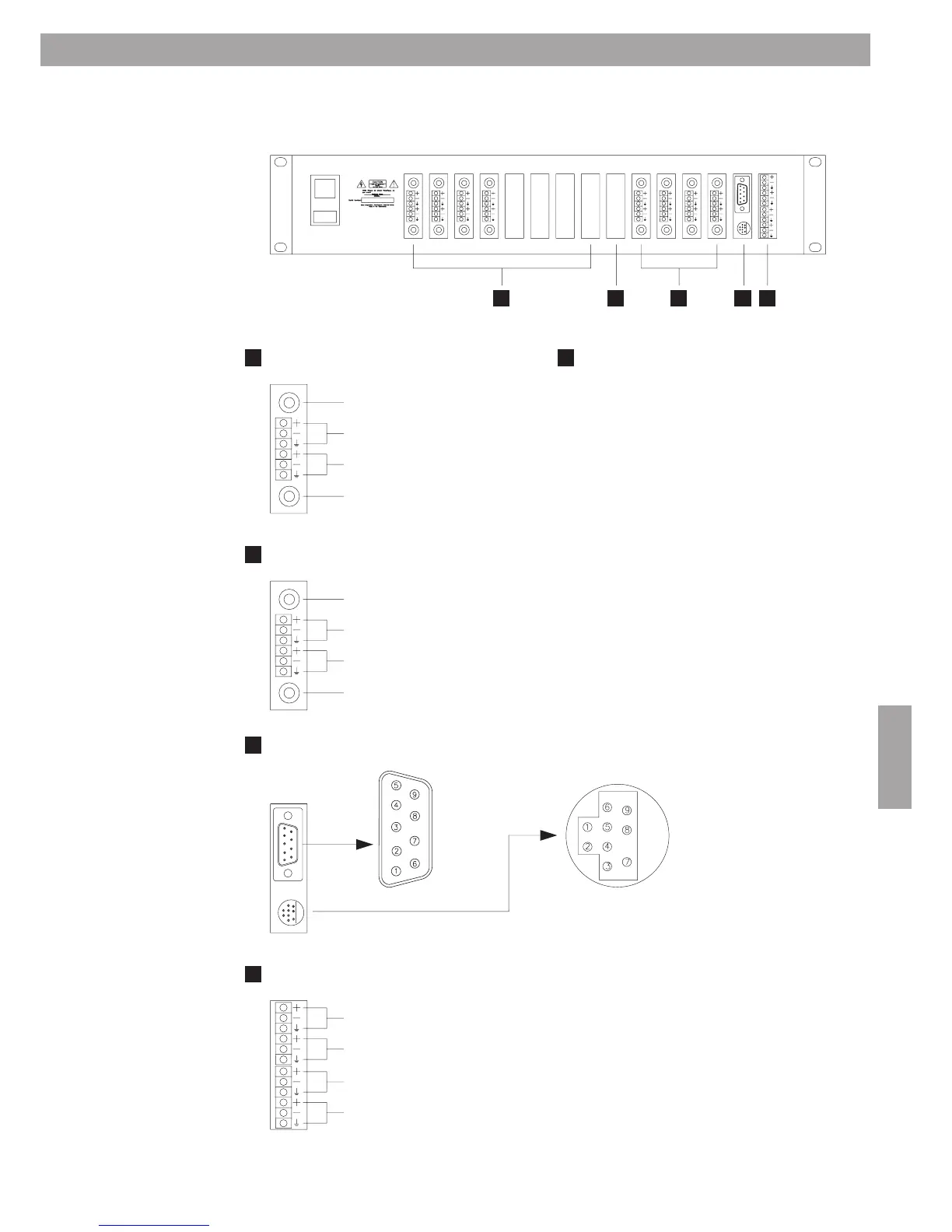

3.2 Pannello posteriore del ControlSpace
™
AMS-8
Connettore d’ingresso RCA
(livello linea sbilanciato)
Connettore d’ingresso Euro Block a 3 pin
(livello linea bilanciato)
Connettore d’ingresso Euro Block a 3 pin
(livello linea bilanciato)
Connettore d’ingresso RCA
(livello linea sbilanciato)
Ingressi linea (1 - 16)
CS TIC
Connettore d’uscita RCA
(livello linea sbilanciato)
Connettore d’uscita Euro Block a 3 pin
(livello linea bilanciato)
Connettore d’uscita Euro Block a 3 pin
(livello linea bilanciato)
Connettore d’uscita RCA
(livello linea sbilanciato)
Uscite linea (1 - 8)
CS TOC
Piedinatura porta RS232
Cavo schermato dritto
(max. 20 metri)
2. TX
3. RX
4. GND
Scheda RS232 & GPIO
DB femmina
Piedinatura GPIO
Contatto 1: Zona 6
Contatto 2: Zona 4
Contatto 3: Zona 3
Contatto 4: Zona 2
Contatto 5: Zona 1
Contatto 6: Zona 7
Contatto 7: Zona 8
Contatto 8: Zona 5
Contatto 9: Zona Out
Contatto 10: Schiavo/Comune
Rack Link 1 (alta velocità)
Rack Link 2 (alta velocità)
CS-WC & CS-PP Bus 1 (bassa velocità)
CS-WC & CS-PP Bus 2 (bassa velocità)
Scheda RS485
Slot per scheda Audio Link
Slot per la scheda Audio Link che consente il collegamento
di due AMS-8 Audio Management Systems. È necessaria
una sola Card nell’unità AMS-8 principale. Aggiungere un
cavo Audio Link ogni 4 sorgenti da condividere.
