Bose ControlSpace AMS-8 - Systeemindelingen

132
English
132
Nederlands
*
*
*
*
*
*

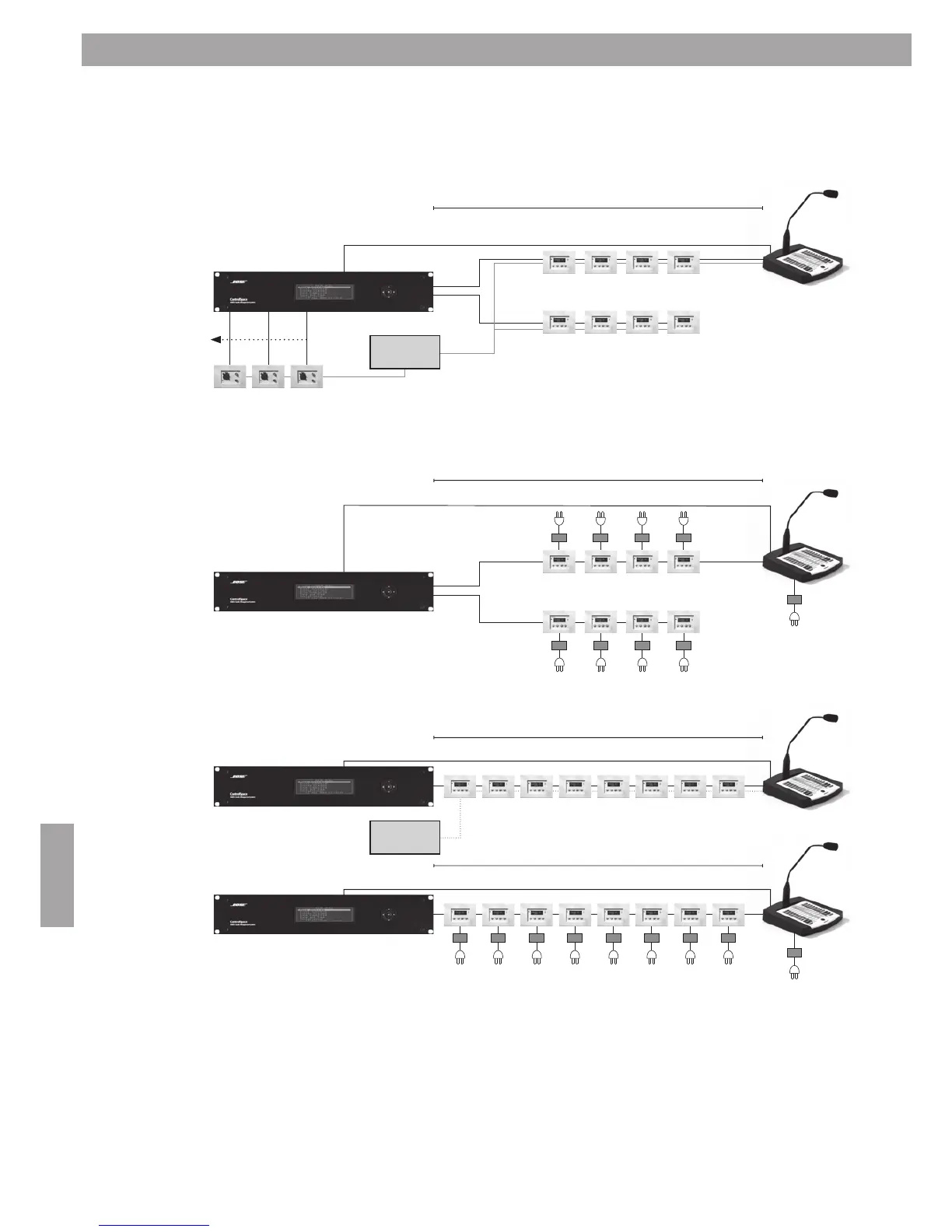

Twee RS485-communicatielijnen en een centrale voedingsbron:
Twee RS485-communicatielijnen en lokale voedingsbronnen:
Eén seriële of RS485-communicatielijn beperkt de maximumlengte:
Of:
OPMERKING:
* De jumper voor afsluiting moet op de laatste gebruikersinterface (CS-WC of CS-PP) worden geplaatst, aan het
einde van elke RS485-communicatielijn.
3. Systeeminstallatie
3.5 Systeemindelingen
Audio-/microfoonkabel
Max. 600 m (totale lengte)
Voedingsbron
24VDC 2-7A
Audio-/microfoonkabel
RS-485
RS-485
DC 24 V
input
RS-485
RS-485
Voeding
Voeding
Max. 450 m
Max. 450 m
Voedingsbron
24VDC 2-7A
Voeding
Voeding
Max. 600 m (totale lengte)
Audio-/microfoonkabel
Audio-/microfoonkabel
Audio-/microfoonkabel
