3. Installation des Systems

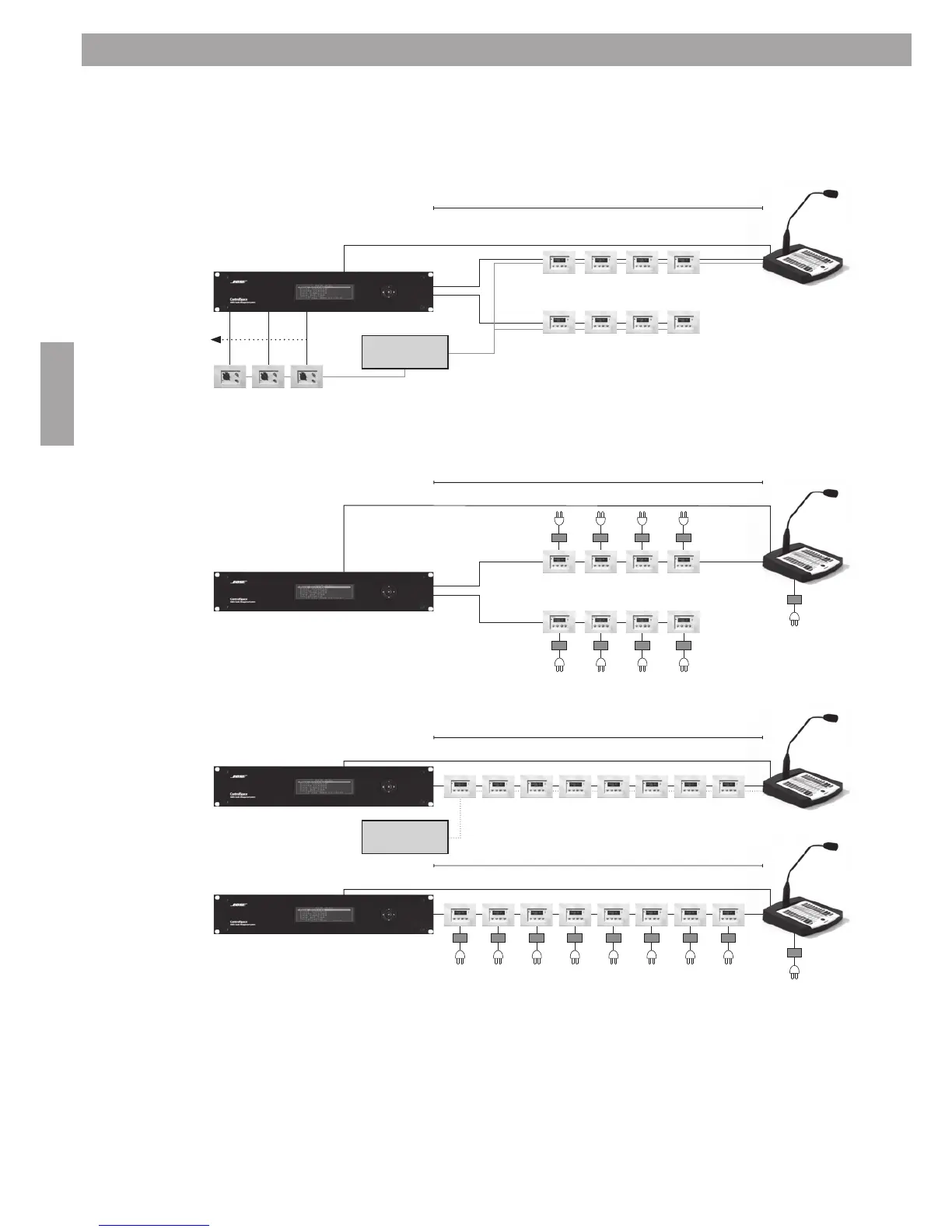

3.5 Systemkonfigurationen
Zwei RS485-Kommunikationsleitungen und eine zentrale Stromversorgung:
Zwei RS485-Kommunikationsleitungen und lokale Stromversorgungen:
Durch eine Daisy-Chain-/RS485-Kommunikationsleitung wird die
Maximalentfernung eingeschränkt:
Oder:
HINWEIS:
* Der Jumper für den Abschlusswiderstand sollte an der letzten Benutzerschnittstelle (CS-WC oder CS-PP)
angebracht werden, die sich am Ende jeder RS485-Kommunikationsleitung befindet.
Audio-/Mikrofonkabel
Max. 600 m (Gesamtlänge)
Stromversorgung
24VDC 2-7A
Audio-/Mikrofonkabel
RS-485
RS-485
DC 24 V
Eingang
Max. 600 m (Gesamtlänge)
RS-485
RS-485
PSU
PSU
Max. 450 m
PSU
Max. 450 m
PSU
Stromversorgung
24VDC 2-7A
Audio-/Mikrofonkabel
Audio-/Mikrofonkabel
Audio-/Mikrofonkabel
