3. Installation af systemet
3.5 Systemopbygning

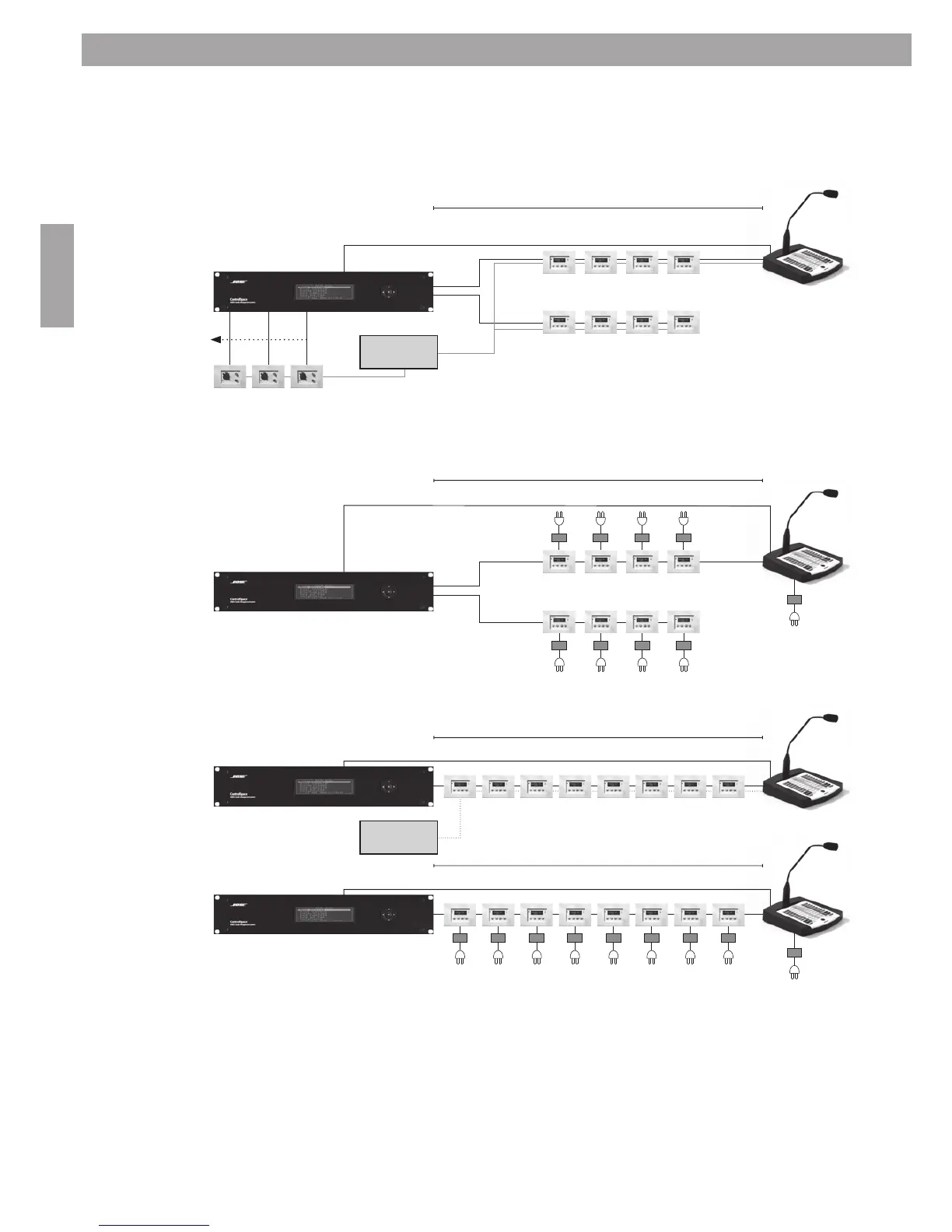

To RS485-kommunikationslinjer og en central strømforsyning:
To RS485-kommunikationslinjer og lokale strømforsyninger:
En serieforbundet/RS485-kommunikationslinje begrænser maksimumafstanden:
eller:
BEMÆRK!
* Slutjumperen skal placeres på det sidste betjeningspanel (CS-WC eller CS-PP), der sidder på hver af
RS485-kommunikationslinjerne.
Mikrofonkabel
Maks. 600 m (samlet længde)
Strømforsyning
24VDC 2-7A
Mikrofonkabel
RS-485
RS-485
DC 24V
input
Maks. 600 m (samlet længde)
RS-485
RS-485
Strømforsyning
Strømforsyning
Maks. 450 m
Strømforsyning
Maks. 450 m
Strømforsyning
24VDC 2-7A
Strømforsyning
Mikrofonkabel
Mikrofonkabel
Mikrofonkabel
