Bose ControlSpace AMS-8 - Schematy Systemu

152
English
152
Polski
*
*
*
*
*
*

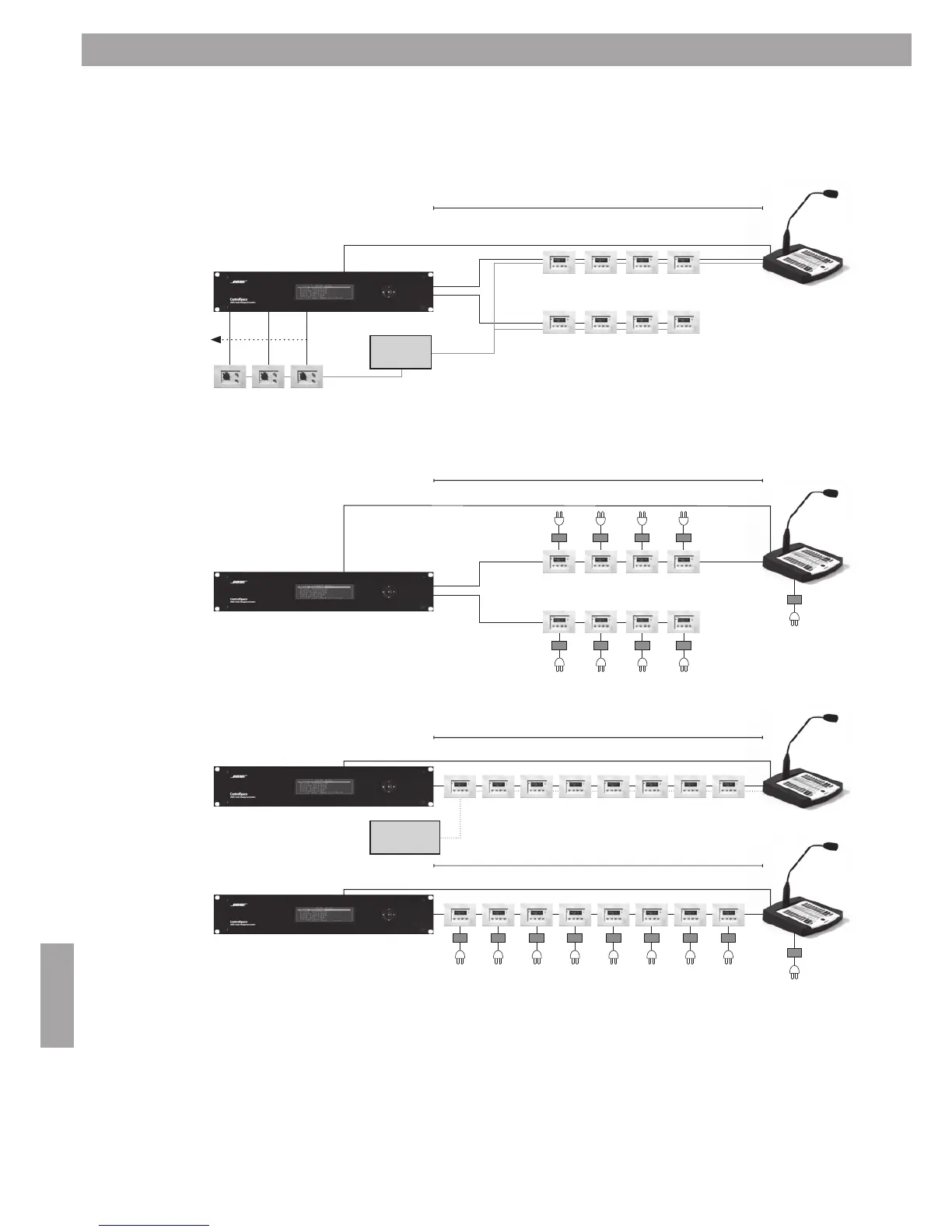

Dwie linie komunikacyjne RS485 i centralny zasilacz:
Dwie linie komunikacyjne RS485 i lokalne zasilacze:
Jednalinia komunikacyjna w konfiguracji łańcuchowej/RS485 ogranicza
maksymalną odległość:
Lub:
UWAGA:
* Zworkę końcową należy umieścić na ostatnim interfejsie użytkownika (CS-WC lub CS-PP) znajdującym się na
końcu każdej linii komunikacyjnej RS485.
3. Instalacja systemu
3.5 Schematy sytemu
Kabel audio/mikrofonowy
Maks. 600 m (długość całkowita)
zasilacz
24VDC 2-7A
Kabel audio/mikrofonowy
RS-485
RS-485
Wejście 24 V
prądu stałego
RS-485
RS-485
Zasilacz
Zasilacz
Maks. 450 m
Zasilacz
Maks. 450 m
zasilacz
24VDC 2-7A
Zasilacz
Maks. 600 m (długość całkowita)
Kabel audio/mikrofonowy
Kabel audio/mikrofonowy
Kabel audio/mikrofonowy
