3. Installazione del sistema
Il ControlSpace
™
include una scheda GPIO/RS232 (veda anche il capitolo 3.2).
I GPIO vengono utilizzati per attivare l’indirizzamento dei messaggi o la combinazione di ambienti. Grazie
agli 8 contatti di ingresso e al router configurabile è possibile creare 8 zone. I contatti vengono attivati
applicando 24 V CC tra il contatto specifico e il pin di messa a terra comune.
Caratteristiche
• 8 ingressi isolati
• 1 uscita isolata
• Gli ingressi vengono utilizzati per l’indirizzamento dei messaggi e la combinazione di ambienti
• L’uscita a collettore aperto viene attivata quando si attiva uno degli otto ingressi

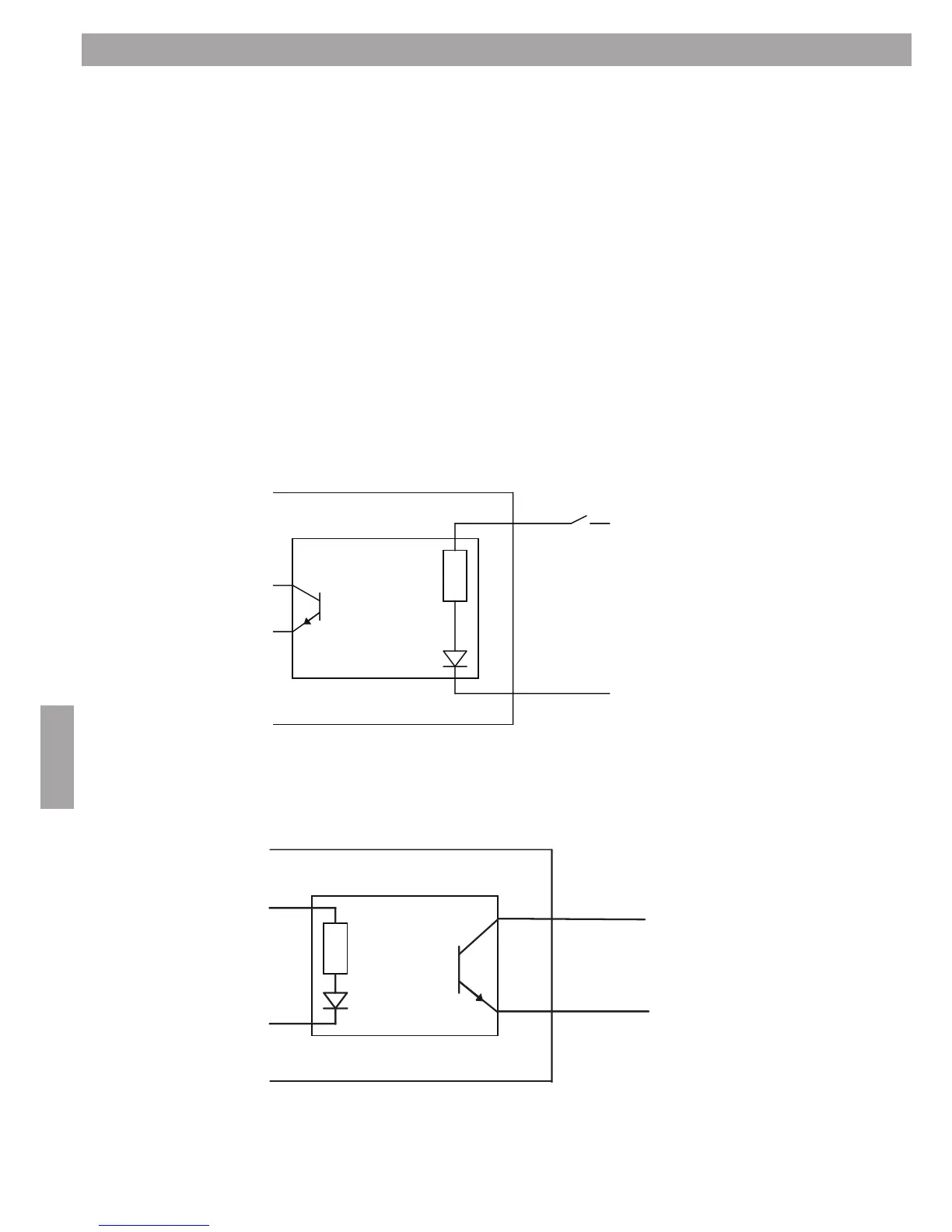

Diagramma di cablaggio degli 8 contatti di ingresso
Diagramma di cablaggio dell’uscita a collettore aperto
3.9 GPIO (General Purpose Input/Output)
Ingresso 1-8
Messa a terra
comune
Collettore aperto
Max 50 mA
Messa a terra
comune
