Bose ControlSpace AMS-8 Installation Guide

176
Svenska
24V1.8
10
10
9
AMS-8
AMS-8
3. Systeminstallation
ControlSpace
™
innefattar ett GPIO/RS232-kort (se även kapitel 3.2).
GPIO:n används för att aktivera routern eller aktivera rumskombinering. Med de 8 ingångskontakterna
och den konfigurerbara routern är det möjligt att skapa 8 zoner. Kontakterna startar genom användning
av 24VDC mellan den specifika kontakten och jordningsstiftet.
Egenskaper
• 8 enskilda ingångar
• 1 enskild utgång
• Ingångar används för routing och rumskombinering
• Utgång för öppen kollektor aktiveras när en av de åtta ingångarna aktiveras

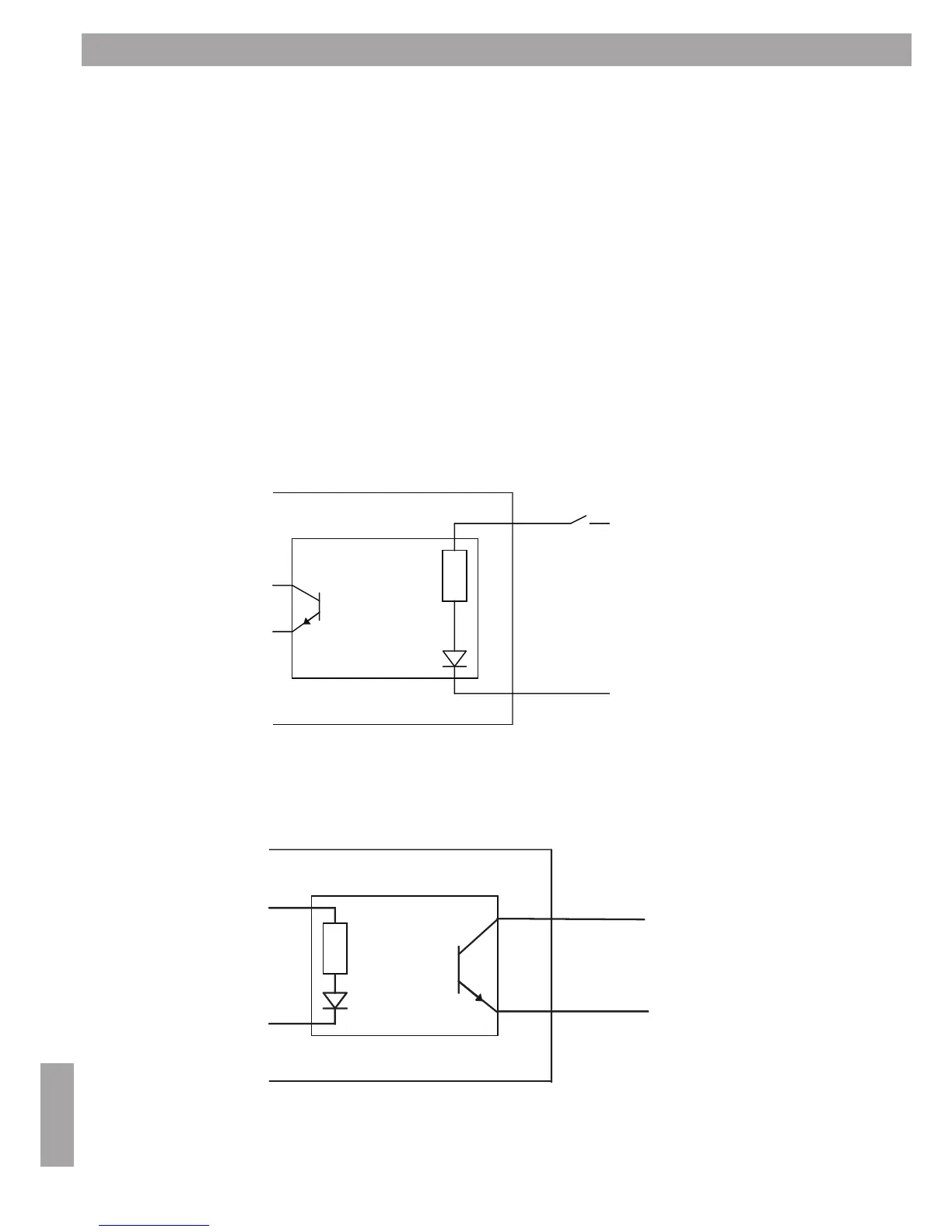

Kabeldiagram för de 8 ingångskontakterna
Kabeldiagram utgång öppen kollektor
3.9 Allmän användning ingångar/utgångar (GPIO)
Ingång 1.8
Gemensam
jordning
Öppen kollektor
Max 50mA
Gemensam
jordning
