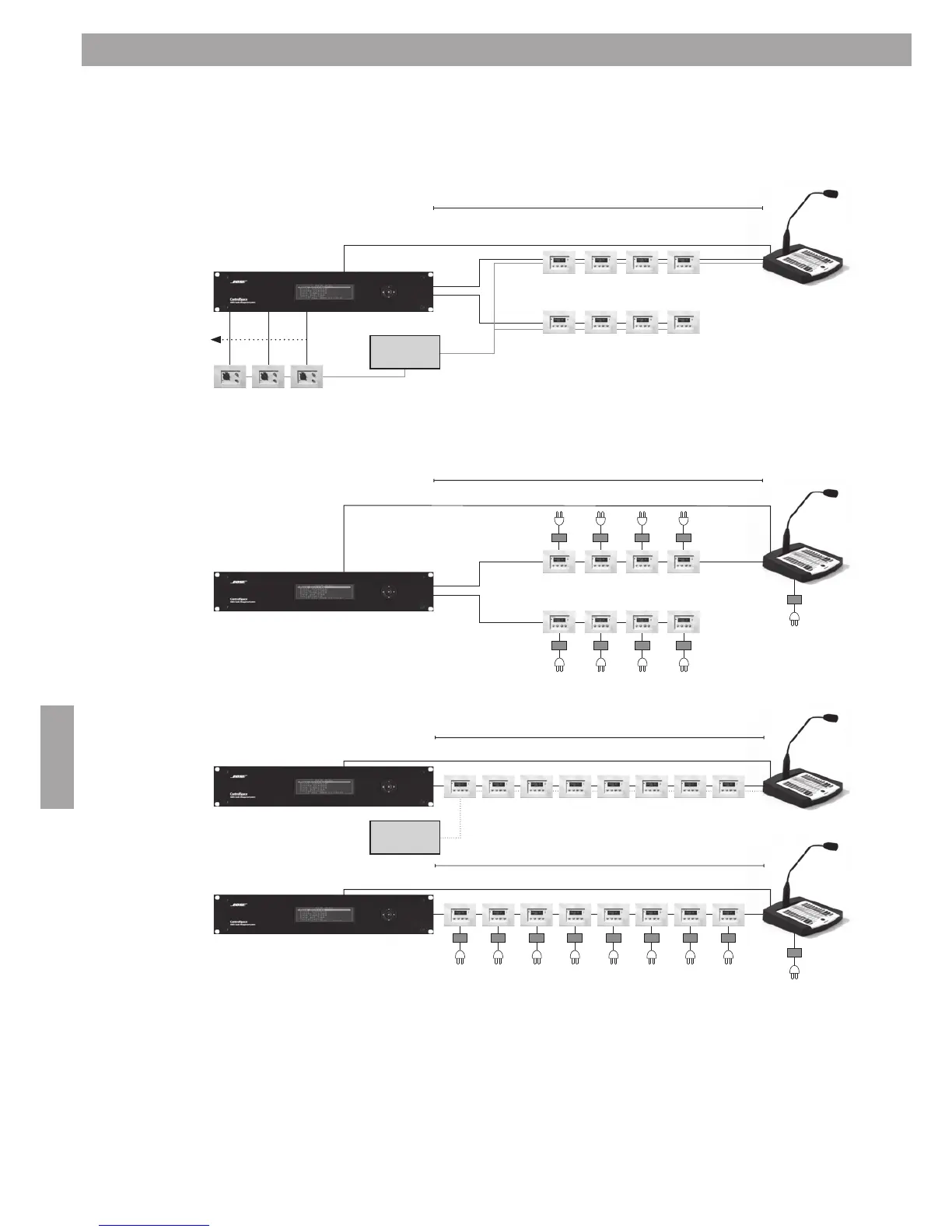

Due linee di comunicazione RS485 e un alimentatore centrale:
Due linee di comunicazione RS485 e alimentatori locali:
Una linea di comunicazione in configurazione a margherita/RS485 limita
la distanza massima:
oppure:
NOTA:
* Inserisca il jumper di terminazione sull’ultima interfaccia utente (CS-WC o
CS-PP), situata al termine delle singole linee di comunicazione RS485.
3. Installazione del sistema
3.5 Layout di sistema
Alimentatore
24 V DC 2-7 A
Cavo audio/microfono
Max. 600 m (lunghezza totale)
Cavo audio/microfono
RS-485
RS-485
Ingresso
CC 24 V
RS-485
RS-485
PSU
PSU
Max. 450 m
PSU
Max. 450 m
PSU
Alimentatore
24 V DC 2-7 A
Max. 600 m (lunghezza totale)
Cavo audio/microfono
Cavo audio/microfono
Cavo audio/microfono
