3. Systeeminstallatie
De ControlSpace
™
bevat 1 GPIO/RS232-kaart (zie ook hoofdstuk 3.2). Deze kaart wordt gebruikt voor
het activeren van de berichtrouter en de koppeling van ruimten. Met de 8 ingangscontacten en de te
configureren router kunnen 8 zones worden gemaakt. De contacten worden geactiveerd bij een spanning
van 24 volt gelijkstroom tussen het betreffende contact en de gemeenschappelijke massa.
Kenmerken
• 8 geïsoleerde ingangen
• 1 geïsoleerde uitgang
• Ingangen worden gebruikt voor berichtrouting en koppeling van ruimten
• Uitgang voor open collector wordt geactiveerd als een van de acht ingangen wordt geactiveerd

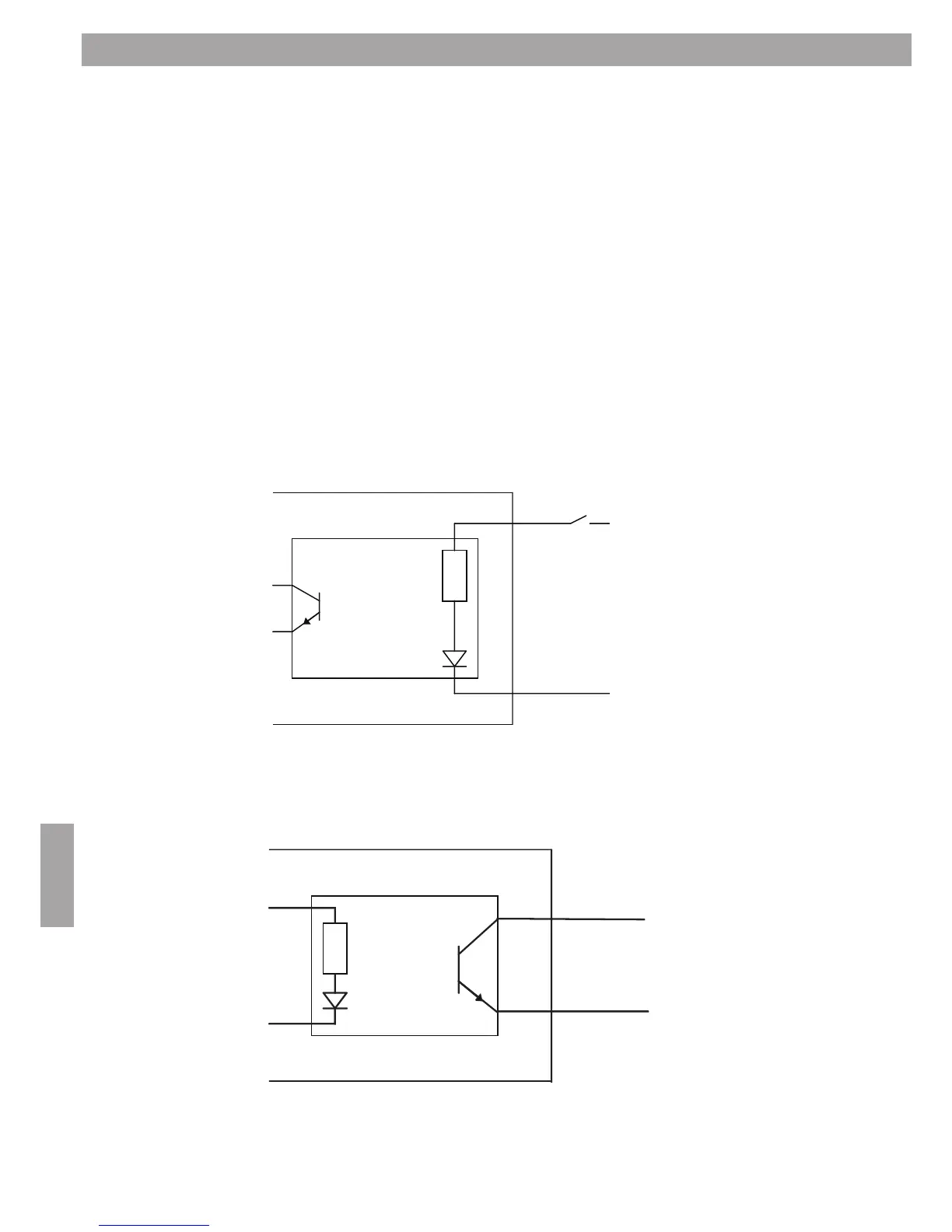

Elektrisch schema voor de 8 ingangscontacten
Elektrisch schema voor uitgang open collector
3.9 Algemene ingangen/uitgangen (GPIO)
Ingang 1,8
Gemeens. massa
Open collector
Max 50mA
9
Gemeens. massa
