3. Installation du système

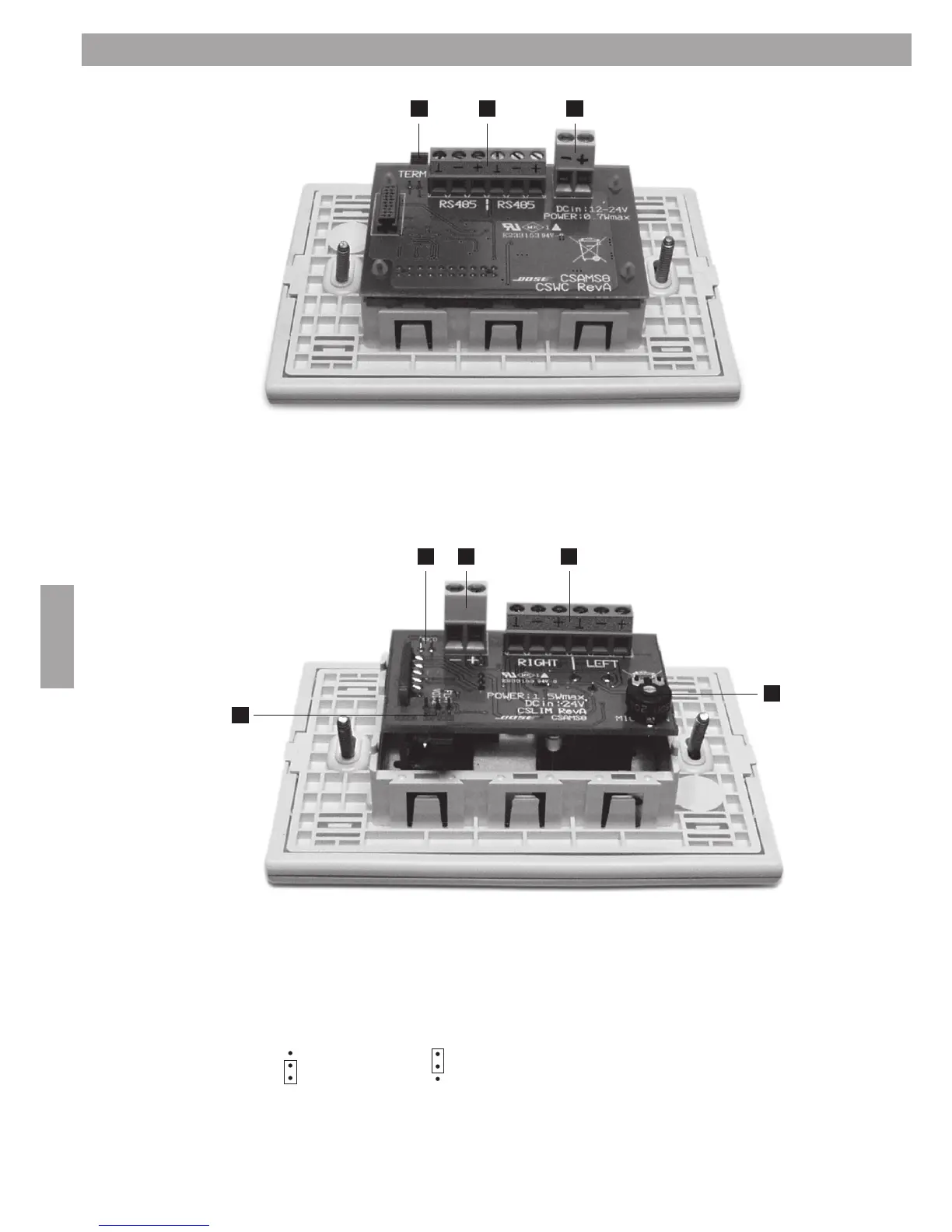

3.6 Connexion du CS-WC
1. Cavalier de terminaison, voir la REMARQUE du chapitre 3.5
2. Connecteur RS485
3. Connecteur d’alimentation
1. Le CS-LIM est équipé d’un réglage de gain du microphone. Tournez le réglage dans le sens inverse
des aiguilles d’une montre pour réduire le gain à un minimum de 32 dB. Tournez-le dans le sens des
aiguilles d’une montre pour augmenter le gain à un maximum de 66 dB. Le paramètre de gain d’origine
est de 38 dB.
2. Pour passer le CS-LIM de stéréo en mono, ce cavalier doit être configuré.
3. Pour activer l’égalisation voix de l’entrée du microphone, le cavalier doit passer de FLAT à VOICE .
= réponse plate = égalisation voix
4. Connecteur de sortie ligne stéréo symétrique.
5. Connecteur d’alimentation.
3.7 Connexion du CS-LIM
