3. Installation du système
Ajouter un second rack ControlSpace AMS-8 pour obtenir 16 zones audio
Une carte de couplage audio est nécessaire. Le nombre de câbles de couplage audio à utiliser dépend du
nombre de sources connectées (incluant le pupitre d’appel ou un lecteur de message externe). Un câble
de couplage audio est nécessaire pour relier jusqu’à quatre sources. Utilisez un câble de communication (2
conducteurs blindés) pour relier “Rack Link 1 ou 2” du premier rack, au “Rack Link 1 ou 2” du deuxième.

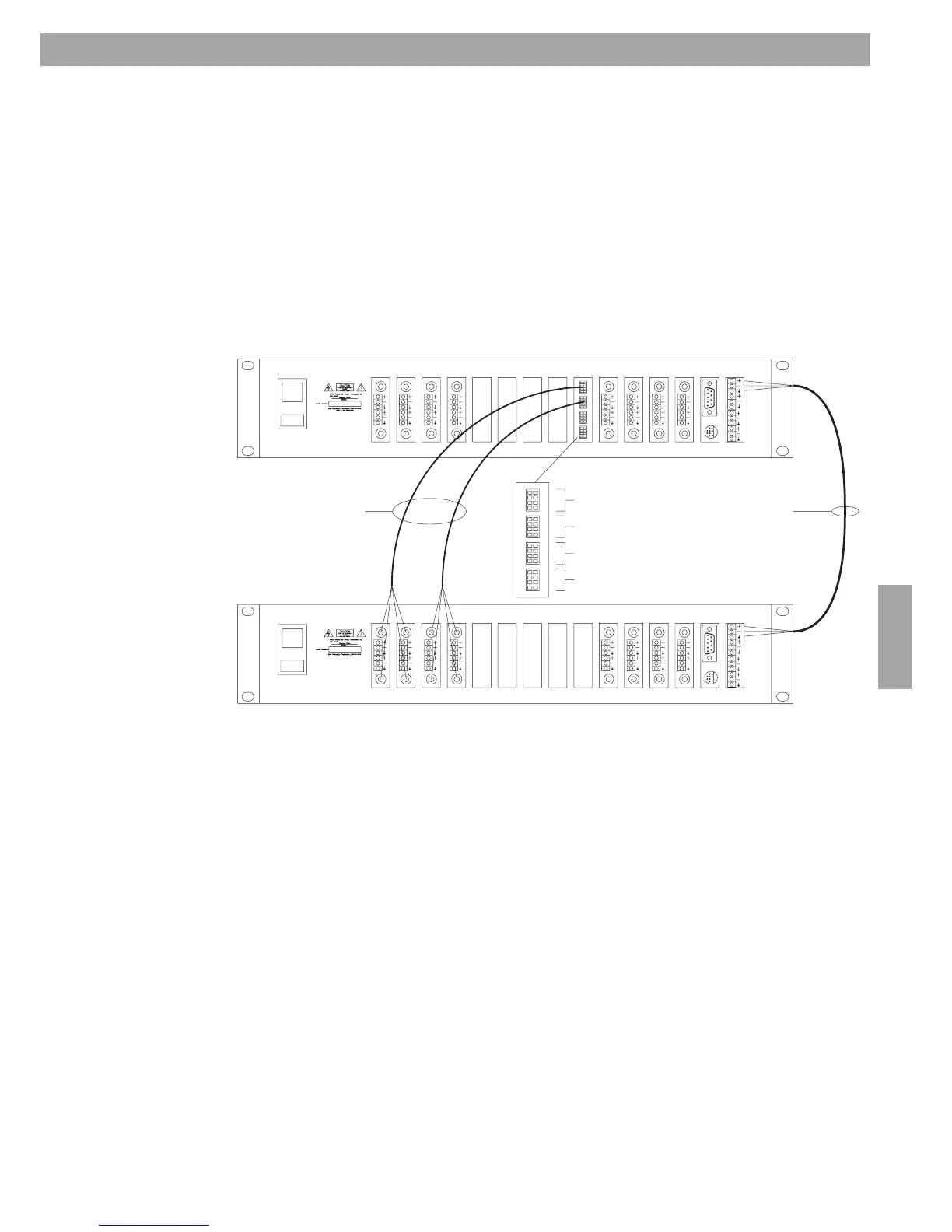

Jeu de 2 câbles de
couplage audio
2 conducteurs blindés
Carte de couplage audio
Rack Link 1
Entrées 1-4
Entrées 5-8
Entrées 9-12
Entrées 13-16
Rack Link 1
