3. Systeminstallation

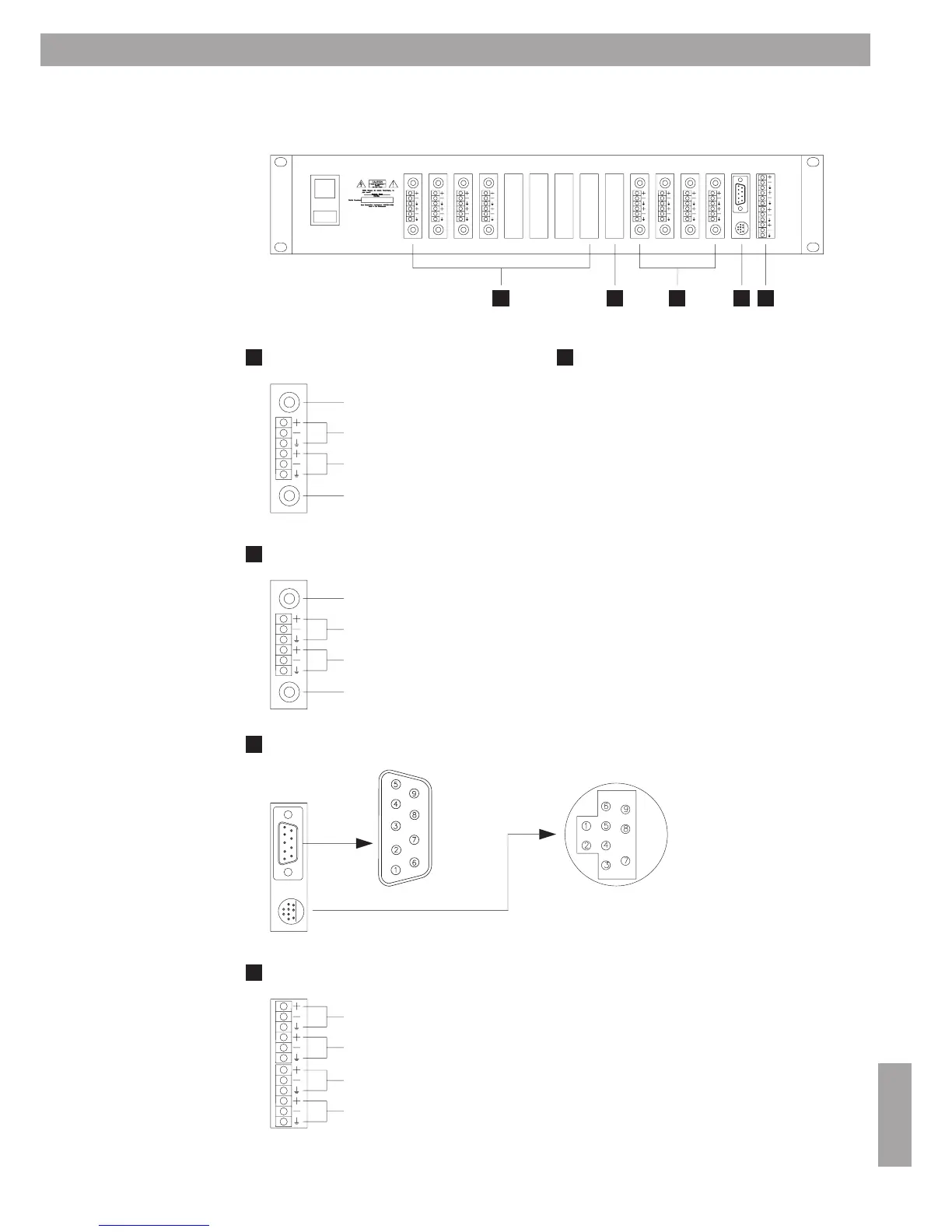

3.2 Baksida ControlSpace
™
AMS-8
RCA Ingångsanslutning
(Obalanserad linjenivå)
3-stifts ingångsanslutning Euro Block
(Balanserad linjenivå)
3-stifts ingångsanslutning Euro Block
(Balanserad linjenivå)
RCA Ingångsanslutning
(Obalanserad linjenivå)
Linjeingång (1-16)
CS TIC
RCA ugångsanalutning
(obalanserad linjenivå)
3-stift utgångsanslutning Euro block
(balanserad linjenivå)
3-stift utgångsanslutning Euro block
(balanserad linjenivå)
RCA ugångsanalutning
(obalanserad linjenivå)
Linjeutgång (1-8)
CS TOC
RS232 stiftport ut
Skärmad mångledare
(max 20 meter)
2. TX
3. RX
4. GND
RS232 & GPIO kort
DB Female
GPIO stiftutgång:
Kontakt 1: zon 6
Kontakt 2: zon 4
Kontakt 3: zon 3
Kontakt 4: zon 2
Kontakt 5: zon 1
Kontakt 6: zon 7
Kontakt 7: zon 8
Kontakt 8: zon 5
Kontakt 9: ut
Kontakt 10: jord/skärm
Rack länk 1 (high speed)
Rack länk 2 (high speed)
CS-WC & CS-PP Bus 1 (low speed)
CS-WC & CS-PP Bus 2 (low speed)
RS485 kort
Audio Link kortplats
Kortplats för Audio Link kort för att länka två
ControlSpace
™
AMS-8 AUdio Management system.
Endast i masterrack är ett Audio Link kort nödvändigt.
För att länka, lägg till ett Audio Link kabelset per fyra
källor.
