Bose ControlSpace AMS-8 - Systemarrangemang

172
Svenska
*
*
*
*
*
*

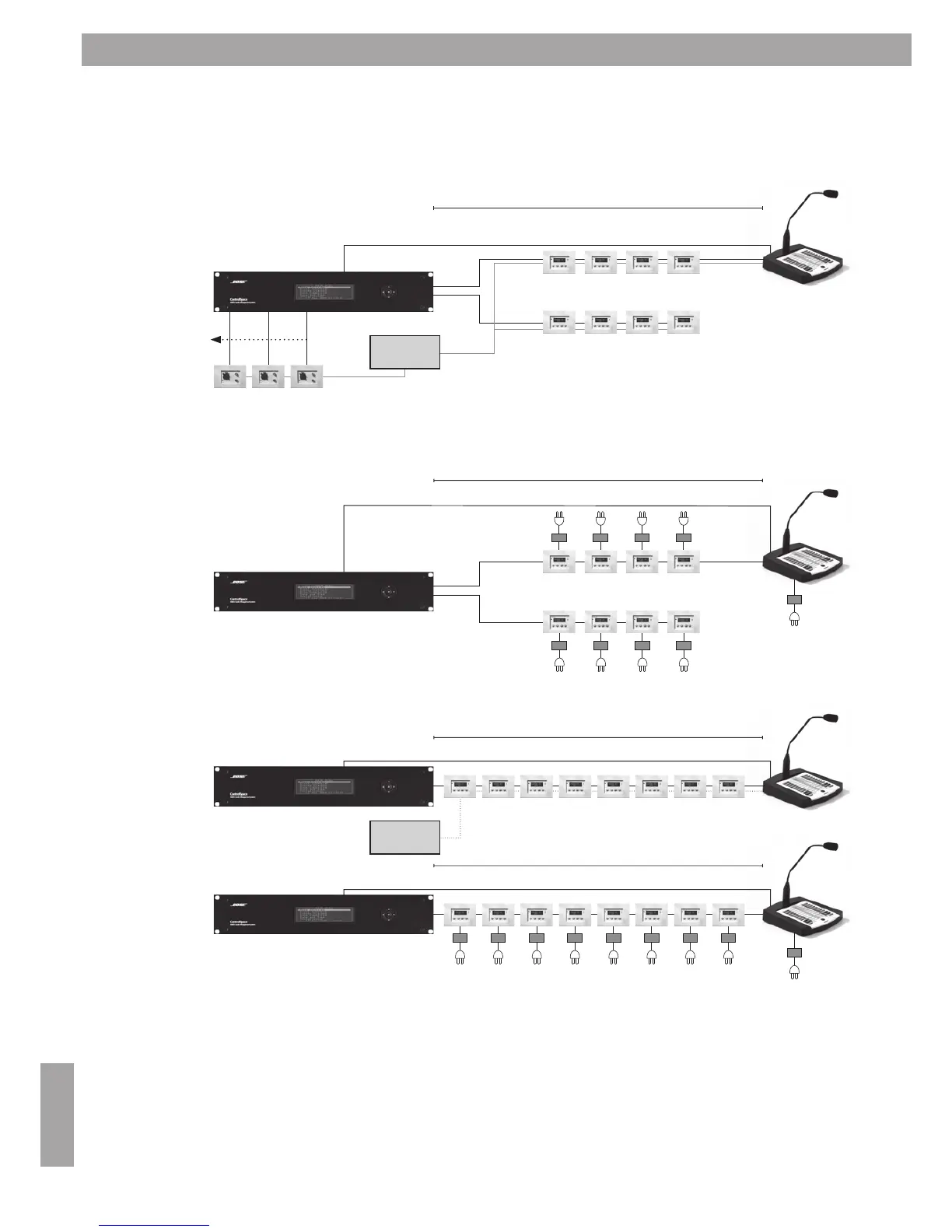

Två RS485-kommunikationslinjer och en central strömförsörjning:
Två RS485-kommunikationslinjer och lokal strömförsörjning:
En kedjekoppling/RS485-kommunikationslinje begränsar maxavståndet:
Eller:
OBS!
* Termineringsbygeln ska placeras på det sista användargränssnittet (CS-WC eller CS-wPP), som finns i
änden av varje RS485-kommunikationslinje.
3. Systeminstallation
3.5 Systemarrangemang
Ljud/Mikrofon-kabel
Max. 600 m (total längd)
Nätdel
24VDC 2-7A
Ljud/Mikrofon-kabel
RS-485
RS-485
DC 24V
input
RS-485
RS-485
PSU
PSU
Max. 450 m
PSU
Max. 450 m
Nätdel
24VDC 2-7A
PSU
Max. 600 m (total längd)
Ljud/Mikrofon-kabel
Ljud/Mikrofon-kabel
Ljud/Mikrofon-kabel
