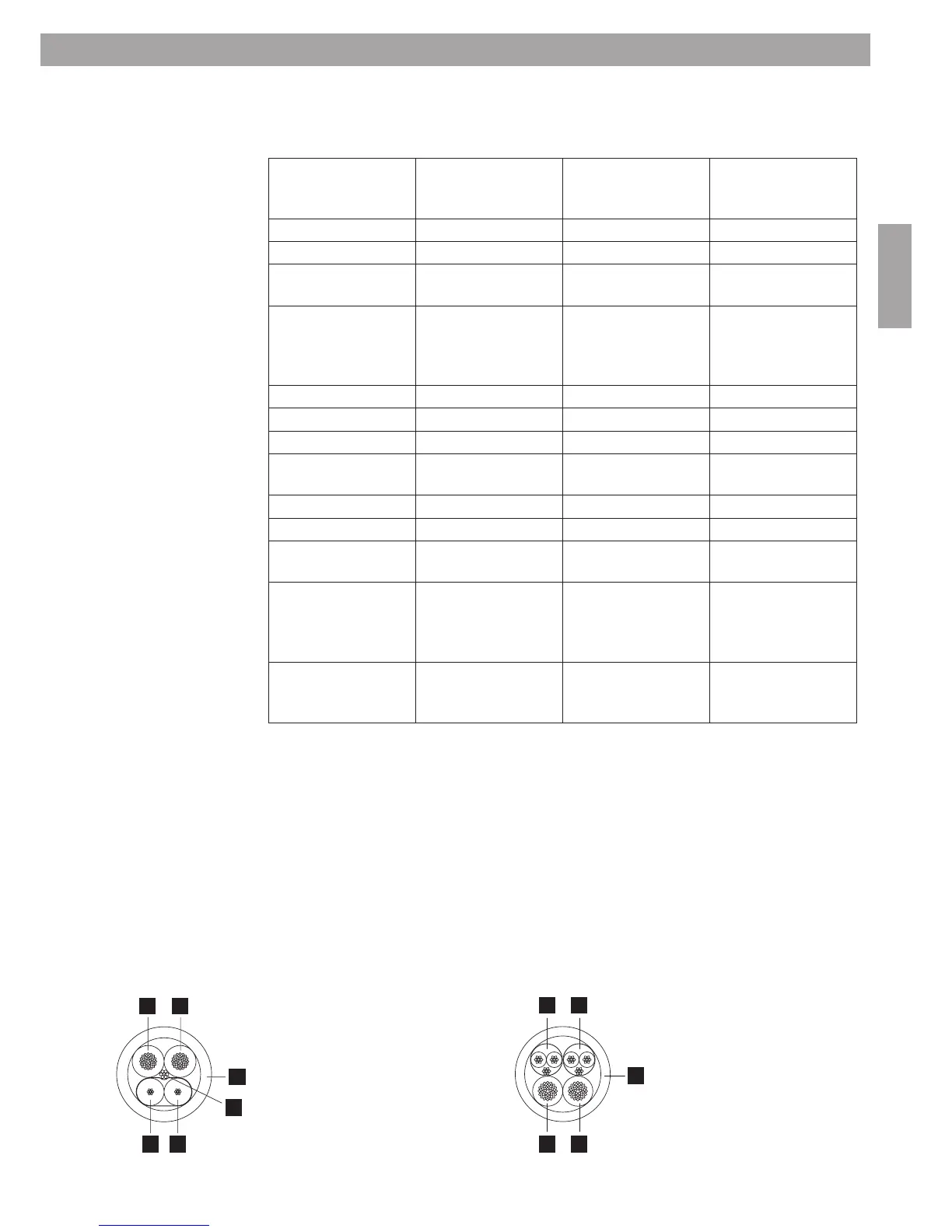

3.4 Tilslutning af betjeningspaneler
ControlSpace
™
AMS-8
vægmonteret
betjeningspanel
ControlSpace
™
AMS-8
opkaldspanel
ControlSpace
™
AMS-8
lokalt inputmodul
Strømforsyning
Spænding 12-24 V DC, +/-20 % 12-24 V DC, +/-10 % 24 V DC, +5 %/-10 %
Strømstyrke @ 12 V DC 50 mA typ
@ 24 V DC 30 mA typ
@ 12 V DC 140 mA typ
@ 24 V DC 70 mA typ
@ 24 V DC 60 mA typ
Anbefalet
strømforsyning*
BOSE CS AMS-8
24 V DC, 2,7 A
stabiliseret
strømforsyning
BOSE CS AMS-8
24 V DC, 2,7 A
stabiliseret
strømforsyning
BOSE CS AMS-8
24 V DC, 2,7 A
stabiliseret
strømforsyning
RS485-kabler**
Maks. afstand 600 m 600 m Ikke muligt
Afbryder *** 120 ohm 120 ohm Ikke muligt
Kabeltype 1 parsnoet og
afskærmet
1 parsnoet og
afskærmet
Ikke muligt
Nom. kap. 40 pF/m Nom. kap. 40 pF/m Ikke muligt
Nom. imp. 124 ohm Nom. imp. 124 ohm Ikke muligt
Nom. att. 2 dB ved
1 MHz
Nom. att. 2 dB ved
1 MHz
Ikke muligt
Anbefalet kabel BOSE CS AMS-8
kommunikations-/
strømkabel til
CS-WC/CS-PP
BOSE CS AMS-8
kommunikations-/
strømkabel til
CS-WC/CS-PP
Ikke muligt
Lydkabler -Standard Mic/Line-
kabel, 1 parsnoet med
afskærmning
BOSE CS AMS-8
lyd-/strømkabel til
CS-LIM
* Bemærk! Hvis der ikke anvendes en af ovennævnte strømforsyninger, skal en anden type strøm-
forsyning, der anvendes i Europa, være i overensstemmelse med EN/IEC 60950.
** Anbefalet RS485-kabel
Forbind altid komponenterne i en seriel konfiguration (frem for en stjerneformet eller anden form for
konfiguration). Sørg for at adskille datakablet fra strømkablerne (>50 V), hvis du anvender kabelbakke
eller andet udstyr til kabelstyring.
*** Afbryder/jumper
Slutjumperen skal placeres på det sidste betjeningspanel (CS-WC eller CS-PP), der sidder sidst på hver af
RS485-kommunikationslinjerne.
CS AMS-8 kommunikations-/strømkabel
1. Blå = RS485-kommunikation ‘+’
2. Klar = RS485-kommunikation ‘-’
3. Drainwire = RS485-kommunikation ‘JORD’
4. Rød = strøm ‘24 V DC’
5. Sort = strøm ‘-’
6. Blå kappe
CS AMS-8 lyd-/strømkabel
1. Gul = balanceret line-kabel (afskærmet)
2. Grøn = balanceret line-kabel (afskærmet)
3. Rød = strøm ‘24 V DC’
4. Sort = strøm ‘-’
5. Gul kappe
