Bose ControlSpace AMS-8 - Architecture du Système

92
English
92
Français
*
*
*
*
*
*

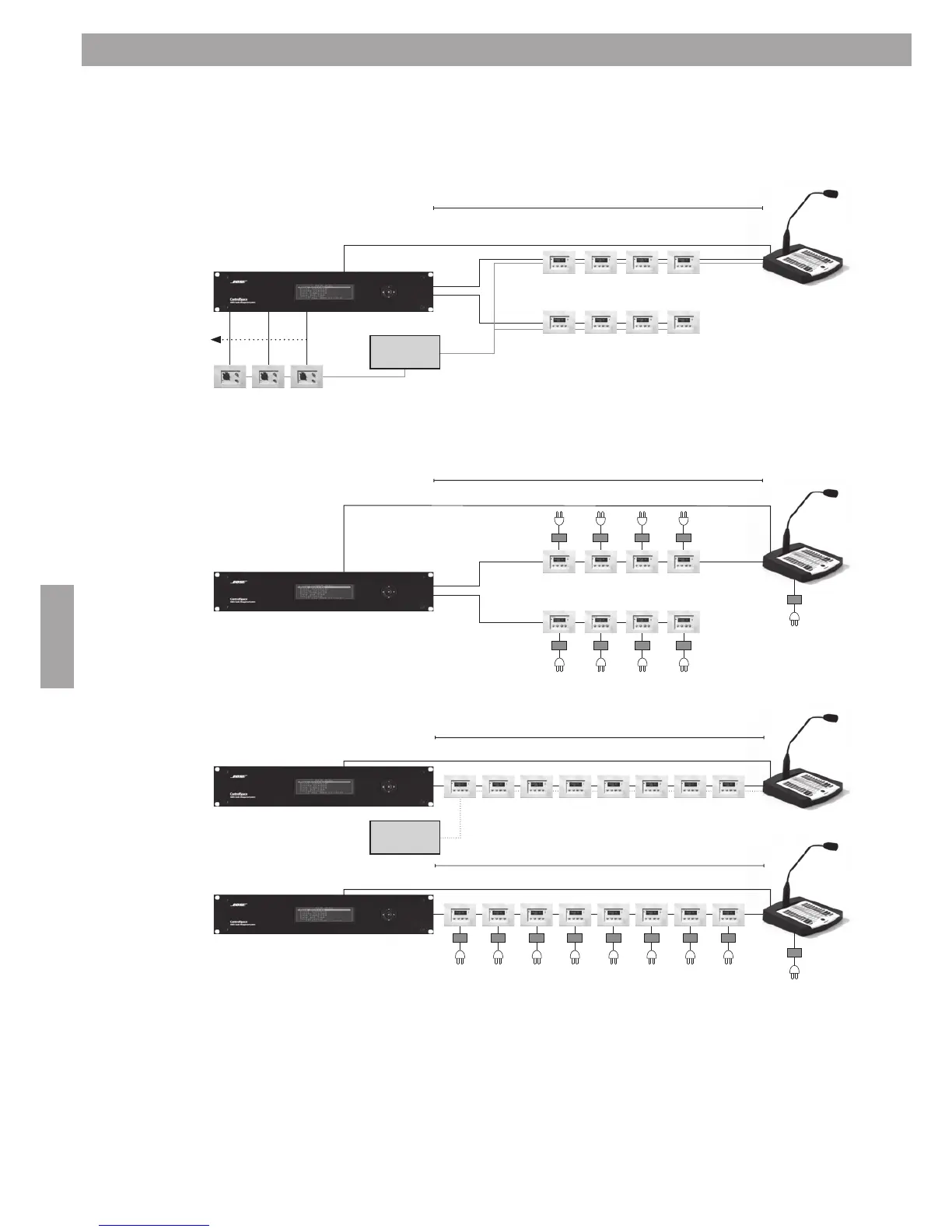

Deux lignes de communication RS485 et une alimentation centrale :
Deux lignes de communication RS485 et alimentations locales :
Une ligne de communication RS485 en chaîne, limite la distance maximale :
Ou
REMARQUE :
* Le cavalier de terminaison doit être placé sur la dernière interface utilisateur (CS-WC ou CS-PP), située à
l’extrémité de chaque ligne de communication RS485.
3. Installation du système
3.5 Architecture du système
Câble audio/microphone
600 m max. (longueur totale)
Alimentation
24VDC 2,7A
Câble audio/microphone
RS-485
RS-485
Entrée
24 VDC
RS-485
RS-485
Bloc d’alimentation
450 m max.
450 m max.
Alimentation
24VDC 2,7A
Bloc d’alimentation
Bloc
d’alimen-
tation
Bloc
d’alimen-
tation
600 m max. (longueur totale)
Câble audio/microphone
Câble audio/microphone
Câble audio/microphone
