Bose ControlSpace AMS-8 Installation Guide

151151
Polski
4 5
6
3
21
21
5
43

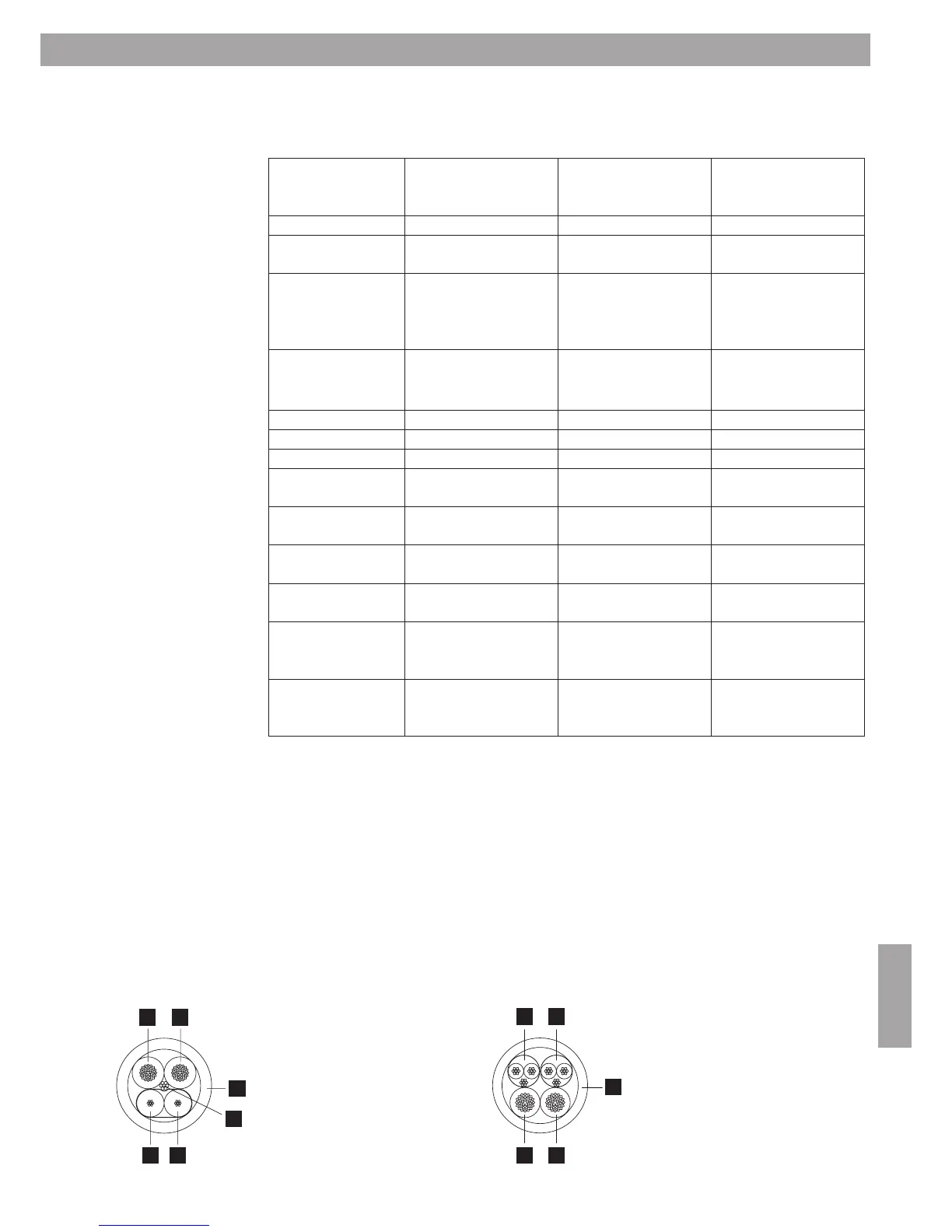

3. Instalacja systemu
3.4 Połączenia interfejsu użytkownika
ControlSpace
™
AMS-8 —
kontroler naścienny
ControlSpace
™
AMS-8 —
panel dystrybucji
komunikatów
ControlSpace
™
AMS-8 —
lokalny moduł wejść
Zasilanie
Napięcie 12–24 V prądu stałego,
+/-20%
12–24 V prądu stałego,
+/-10%
24 V prądu stałego,
+5%/-10%
Prąd przy 12 V prądu stałego,
50 mA typ
przy 24 V prądu stałego,
30 mA typ
przy 12 V prądu stałego,
140 mA typ
przy 24 V prądu stałego,
70 mA typ
przy 24 V prądu stałego,
60 mA typ
Zalecane zasilanie* Stabilizowany zasilacz BOSE
dla systemu CS AMS-8
24 V prądu stałego, 2,7 A
Stabilizowany zasilacz BOSE
dla systemu CS AMS-8
24 V prądu stałego, 2,7 A
Stabilizowany zasilacz BOSE
dla systemu CS AMS-8
24 V prądu stałego, 2,7 A
Okablowanie RS485**
Maksymalna odległość 600 m 600 m Nie dotyczy
Końcówka*** 120 omów 120 omów Nie dotyczy
Typ kabla 1 ekranowany kabel
dwużyłowy skręcany
1 ekranowany kabel
dwużyłowyskręcany
Nie dotyczy
Pojemność nominalna:
40 pF/m
Pojemność nominalna:
40 pF/m
Nie dotyczy
Oporność nominalna:
124 omy
Oporność nominalna:
124 omy
Nie dotyczy
Tłumienie nominalne: 2 dB
przy 1 MHz
Tłumienie nominalne: 2 dB
przy 1 MHz
Nie dotyczy
Zalecany Kabel komunikacyjny/
zasilający BOSE CS AMS-8
dla CS-WC/CS-PP
Kabel komunikacyjny/
zasilający BOSE CS AMS-8
dla CS-WC/CS-PP
Nie dotyczy
Okablowanie audio Nie dotyczy Standardowy kabel Mic/
Line, 1 kabel dwużyłowy
ekranowany
Kabel audio/zasilający
BOSE CS AMS-8 dla CS-LIM
* Uwaga: Jeżeli wyżej wymieniony zasilacz nie jest stosowany, wszystkie inne zasilacze używane w Europie
muszą być zgodne z normą EN/IEC 60950.
** Zalecane okablowanie RS485
Elementy systemu należy zawsze podłączać w konfiguracji łańcuchowej (zamiast gwiazdy lub innej konfiguracji).
Należy pamiętać o oddzieleniu kabla danych od okablowania zasilania (>50 V) na płycie kabli lub zastosować
inny metodę zarządzania kablami.
*** Zakończenie
Zworkę końcową należy umieścić na ostatnim interfejsie użytkownika (CS-WC lub CS-PP) znajdującym się na
końcu każdej linii komunikacyjnej RS485.
Kabel komunikacyjny/zasilający CS AMS-8
1. Niebieski = komunikacja RS485 „+”
2. Bez koloru = komunikacja RS485 „-”
3. Przewód drenu = komunikacja RS485 „GND”
4. Czerwony = zasilanie „24VDC”
5. Czarny = uziemienie
6. Niebieska koszulka
Kabel audio/zasilający CS AMS-8
1. Żółty = kabel linii zbalansowanej (ekranowany)
2. Zielony = kabel linii zbalansowanej (ekranowany)
3. Czerwony = zasilanie „24VDC”
4. Czarny = uziemienie
5. Żółta koszulka
